voiture vapeur stanley

[Nounours67]

[Malevthi]

Excellent travaux ! C'est magnifique de finesse et de précision.

[gegedej]

du grand Art

[ludique]

C'est bôôôô.....

[vaperigord]

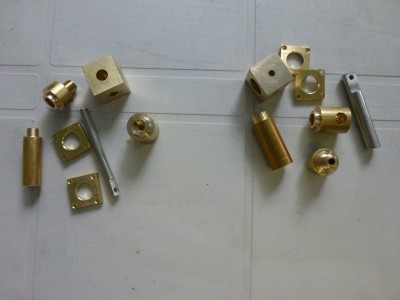

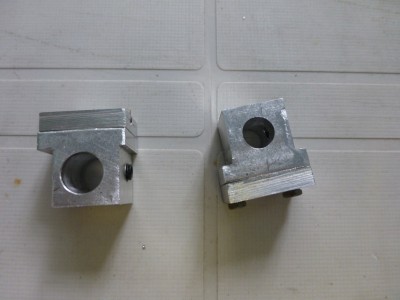

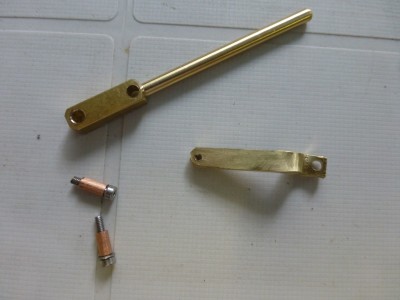

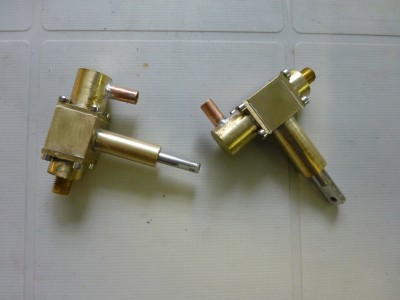

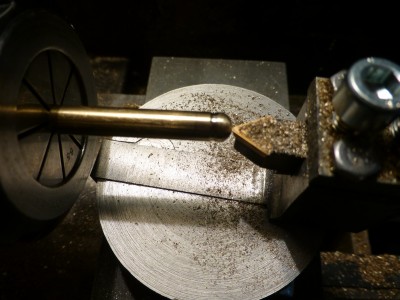

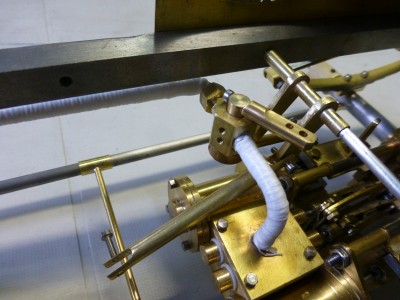

la suite avec les pompes alimentation chaudière, il y a une pompe manuelle et une pompe entrainée par le moteur,j'ai modifié les plants pour pouvoir les installer sous le plancher car sur le plants elles sont trop hautes et situées en partie au dessus du plancher , surtout la pompe manuelle avec tout le mécanisme , pas très réaliste .maintenant elles seront sous le plancher , seul le manche de la pompe manuelle sera au dessus du plancher

[vaperigord]

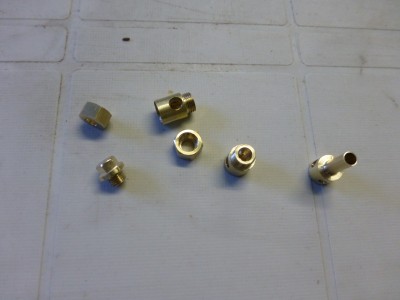

un peu d'accastillage pour la chaudière

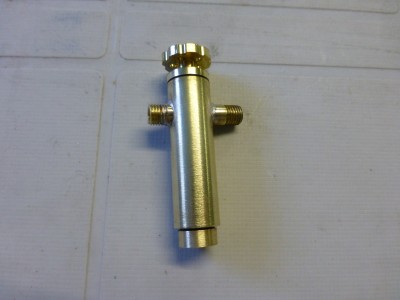

le niveau la soupape sécurité et le robinet vapeur

[Isotoxin]

C'est magnifique !
Hâte de voir ce que ça donnera une fois fini

[Malevthi]

De bien belles pièces !
L'ensemble sera une œuvre d'art.
Quel est le type de cette vanne ? Peut-on avoir des détails sur elle et la pompe ?

[berola]

un peu d'accastillage pour la chaudière

Je pensais que le mot était réservé a l'équipement d'un bateau !

[vaperigord]

un peu d'accastillage pour la chaudière

Je pensais que le mot était réservé a l'équipement d'un bateau !

c'est vrai , accessoires serait plus adapté

[vaperigord]

De bien belles pièces !
L'ensemble sera une œuvre d'art.
Quel est le type de cette vanne ? Peut-on avoir des détails sur elle et la pompe ?

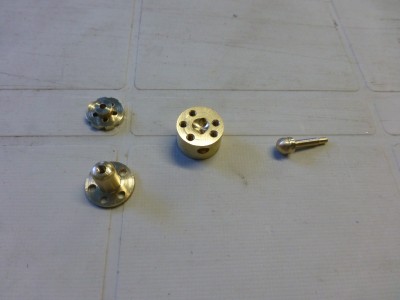

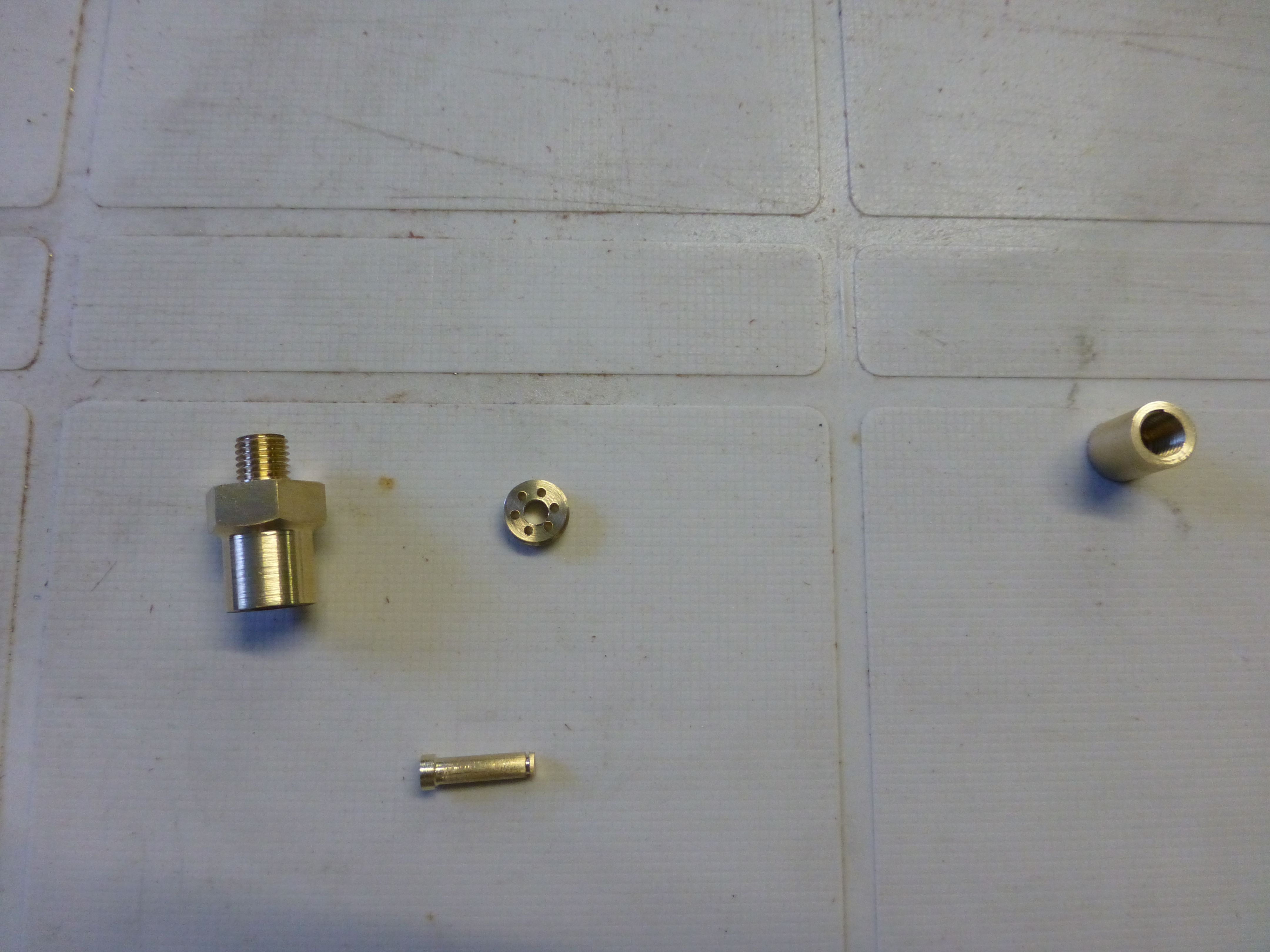

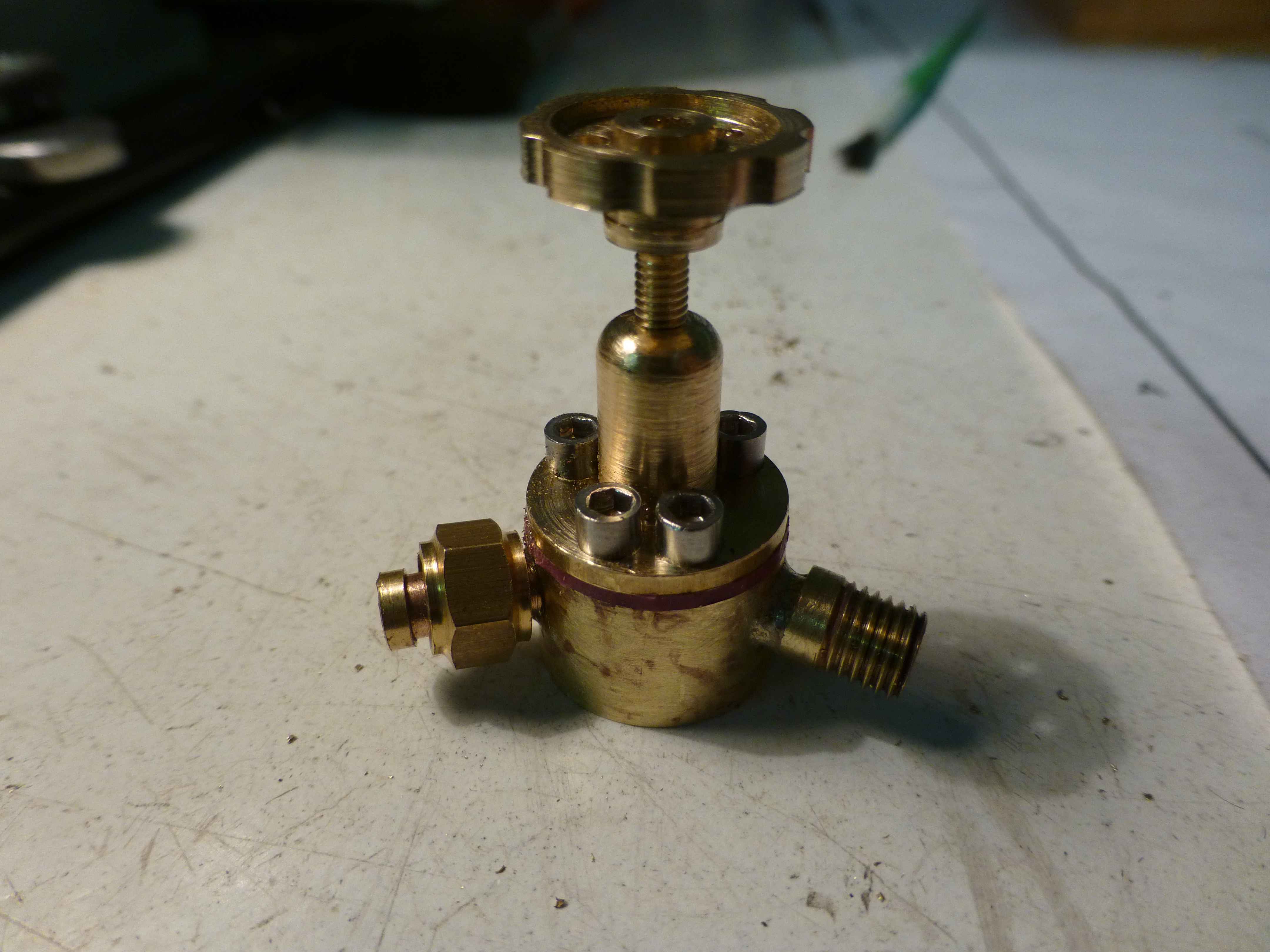

J'avais déjà utilisé cette vanne sur la routière Case .il y a une membrane silicone entre le capot supérieur et le corps, la fermeture est parfaite, pas besoin de joint torique au niveau de l'axe donc pas la moindre fuite.

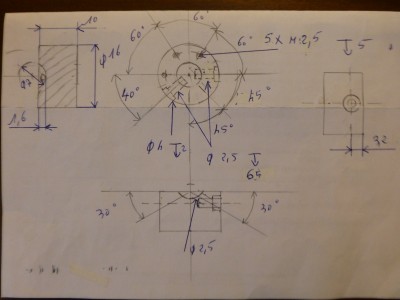

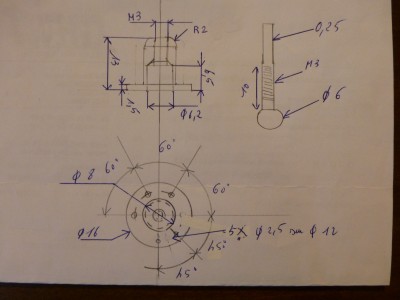

Croquis du couvercle et du corps je ne suis pas très doué pour le dessin mais j'arrive à me comprendre

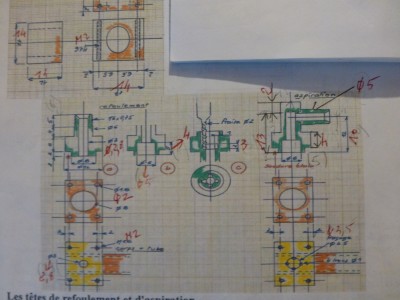

Pour les pompes j'ai utilisé un plan de Jacques dont j'ai adapté les dimensions pour obtenir le plus compact possible et pour utiliser des billes de 4 ,la pompe manuelle est équipée d'un tube 8x6 pour un piston de 6 , c'est elle qui va servir au remplissage de la chaudière , la pompe entrainée par le moteur est équipée d'un piston de 4 ,j'ai prévu plusieurs trous sur les leviers de commande pour pouvoir modifier la course du piston afin d'adapter le débit pour maintenir le niveau dans la chaudière à voir au moment des essais.

[vaperigord]

De bien belles pièces !
L'ensemble sera une œuvre d'art.
Quel est le type de cette vanne ? Peut-on avoir des détails sur elle et la pompe ?

j'avais déjà utilisé cette vanne sur la routière case .il y a une membrane siliconne entre le capot supérieur et le corps , la fermeture est parfaite pas besoin de joint torique au niveau de l'axe donc pas la moindre fuite
croquis du couvercle et du corps je ne suis pas très doué pour le dessin mais j'arrive a me comprendre
pour les pompes j'ai utilisé un plant de jacques dont j'ai adapté les dimensions pour obtenir le plus compact possible et pour utiliser des billes de 4 ,la pompe manuelle est équipée d'un tube 8x6 pour un piston de 6 , c'est elle qui va servir au remplissage de la chaudière , la pompe entrainée par le moteur est équipée d'un piston de 4 ,j'ai prévu plusieurs trous sur les leviers de commande pour pouvoir modifier la course du piston afin d'adapter le débit pour maintenir le niveau dans la chaudière a voir au moment des essais

[vaperigord]

quelques éléments supplémentaires

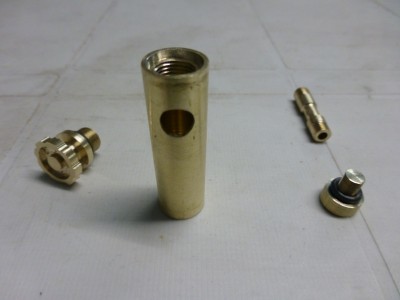

le graisseur

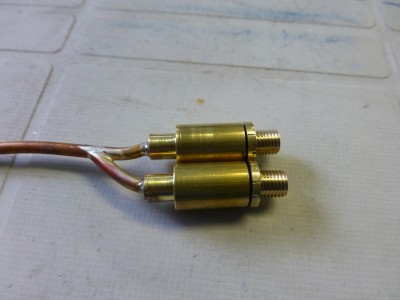

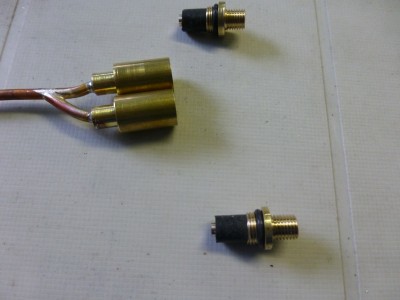

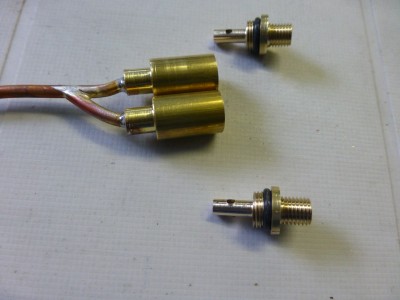

les anti retour des pompes
et la vanne registre , la j'ai zappé les photos

[jacky241]

bonjour,
magnifique travail dont l'aboutissement est proche
chapeau

[Malevthi]

Un régal pour les yeux. Merci pour les dessins, membrane: c'est ce qui me semblait. C'est simple et efficace
