Bonjour à tous,
Je profite de ce moment de froid dans l’atelier pour vous présenter ma dernière réalisation.
J’aime faire ce qui sort de l’ordinaire mais avec le Fardier de Cugnot j’ai été servi.
Chacun pourra trouver sur le net les détails du fonctionnement de la mécanique et de belles videos .

Tout d’abord je tiens à remercier « l’association le Fardier de Cugnot » située à Void ville de naissance de Joseph Cugnot, et qui a réalisé une copie fonctionnelle du fardier et à bien voulu me donner quelques plans d’ensemble et photos de la construction. Je remercie aussi Mr F Marsaux pour les photos de sa maquette.

Les documents fournis étant non coté, tout a été à recréer ou/et à découvrir.
J’ai choisi le 1/10 cars cela faisait une maquette qui rentrait dans l’étagère que m’a alloué ma ministre du logement

la phase de modélisation du modèle

le moteur et le distributeur le "rochet" d'entrainement l ensemble moteur le chassis l'ensemble du fardier A suivre la construction
cordialement
JF

belle modélisation, bravo !
je crois me souvenir que ce fardier a fini dans un mur, n'ayant pas de freins !

Heureusement ce ne fut pas le cas de sa reproduction échelle 1 que nous avions fait fonctionner dans les années 90 lors des rencontres de la CAV a Portes les valence . Une entreprise locale nous avait prêté un gros compresseur de chantier pour l'alimenter sur quelques mètres .

En effet cela s'est mal terminé pour lui
détail de la la fabrication du moteur,
2 cylindres simples effets alimentés par un distributeur lui-même actionné par une distribution à chaine.
le chassis moteur les cylindres les pistons le distributeur les pièces de la distribution : le basculeur à roulette est commandé par une palette solidaire de la tige de piston l ensemble de la distribution a suivre !!

Joli boulot !

je dirais meme plus , trés joli boulot !

suite
'l'entrainement de la roue avant se fait par un système de "rochet" commandé par chaque piston

les pièces de l'entrainement le rochet position marche avant le même en marche arrière l'ensemble en place a suivre la roue avant

la fabrication de la roue avant
le moyeux avec sont trou fait avec une broche maison le cerclage la roue finies

A+

superbe !

Oui magnifique, et très rapide ! Bravo.

de retour pour le chassis bois detail du banc prochaine étape les roues

les roues arrières

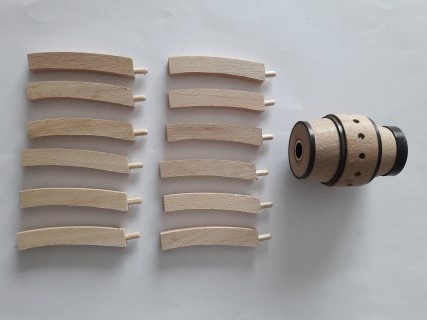

moyeux rayons construction roue finie prochain sujet la chaudière
cdlt

superbe du très bel ouvrage bravo

magnifique du très beau travail fin et sans bavures .
c' est quoi comme bois ? .

a+ christian

Bonjour à tous et merci de me lire ,

Pour répondre a VALO81 toute la partie bois est faite en hêtre

Suite la chaudière
Elle est fictive car dans la réalité il s'agit d'une enveloppe qui contient la chaudière vapeur.
Elle été réalisée en fluotournage, j ai fait appel à un tourneur spécialisé mon tour étant trop faible pour faire cela.
les formes fournies au tourneur
résultat après fluotournage maintenant au travail pour la decoupe la chaudiere finie et rivetée vue de l avant vue de dessus avec la vanne vapeur et les cheminées à suivre cdlt
