construction de ma loco en 5 gauge
-
- Messages : 28
- Enregistré le : mer. 17 mai 2017 16:37
- Localisation : nay 64800
- Contact :
construction de ma loco en 5 gauge
bon je me lance

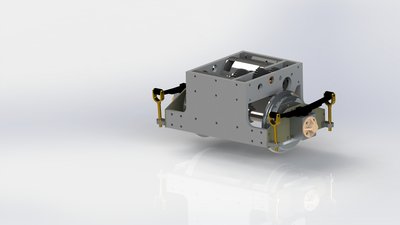

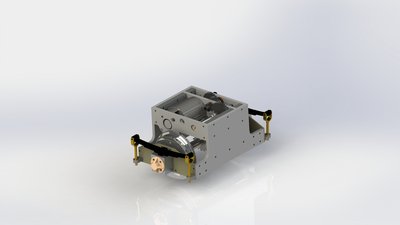

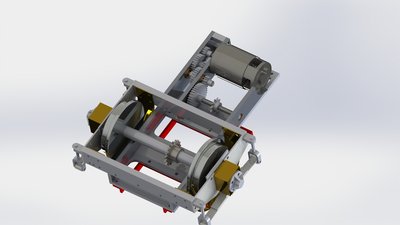

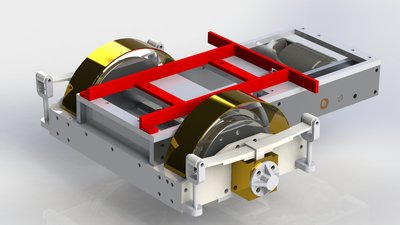

voila quelque temps que je lorgne sur le plan de julius de waal et particulièrement sur les rail car mais bon a l échelle g sa ne me convenait pas je préfère une voie de 127 cette a dire du 5 pouces donc direction la planche a dessins(ordi dcfgao) et je me suis inspire des plans de julius de waal pour sortir cela et cela pour le train avant vue de dessous et vue normal et bien sur le train arriere je n ai pas que fait de mettre les plan a l échelle j ai tout redessiner en m inspirant du travail de julius de waal

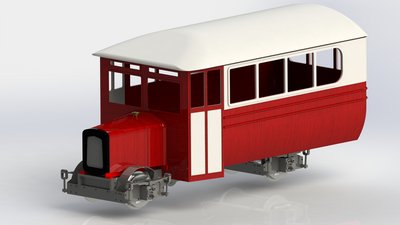

et surtout je voulais qu il ressenble pluto a ca
voila quelque temps que je lorgne sur le plan de julius de waal et particulièrement sur les rail car mais bon a l échelle g sa ne me convenait pas je préfère une voie de 127 cette a dire du 5 pouces donc direction la planche a dessins(ordi dcfgao) et je me suis inspire des plans de julius de waal pour sortir cela et cela pour le train avant vue de dessous et vue normal et bien sur le train arriere je n ai pas que fait de mettre les plan a l échelle j ai tout redessiner en m inspirant du travail de julius de waal
et surtout je voulais qu il ressenble pluto a ca
-
- Messages : 28
- Enregistré le : mer. 17 mai 2017 16:37
- Localisation : nay 64800
- Contact :
Re: construction de ma loco en 5 gauge
bon e commence la réalisation de ce nouveaux jouet
dabord je construit le train avant et arrière il seront en partie en PVC rigide ep 5 mm et fibre de verre de 2 mm les palier en alu avec roulement et les entretoise en carre de 8 acier
j en entend déjà rire au fond du blog a l utilisation du PVC rigide et de la fibre de verre

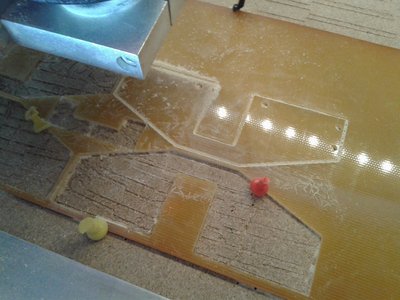

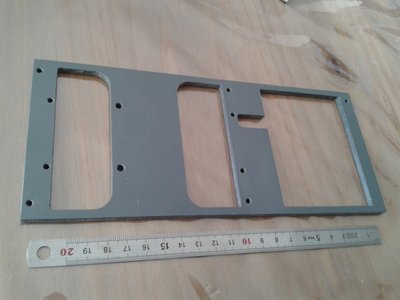

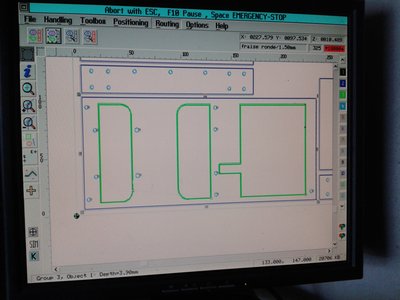

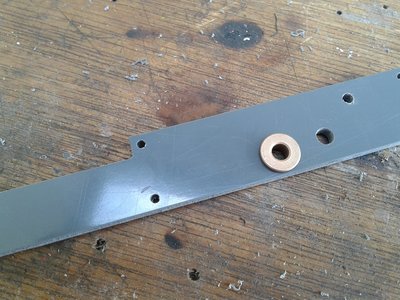

une fois les pièces mise en plan 2d j utilise la découpe numérique et voila pour aujourd’hui le résultat de ma séance de découpe
dabord je construit le train avant et arrière il seront en partie en PVC rigide ep 5 mm et fibre de verre de 2 mm les palier en alu avec roulement et les entretoise en carre de 8 acier
j en entend déjà rire au fond du blog a l utilisation du PVC rigide et de la fibre de verre
une fois les pièces mise en plan 2d j utilise la découpe numérique et voila pour aujourd’hui le résultat de ma séance de découpe
- berola
- Messages : 2636
- Enregistré le : ven. 28 mai 2010 20:46
- Localisation : Ardèche/Drôme
- Contact :
Re: construction de ma loco en 5 gauge
Bonjour
j en entend déjà rire au fond du blog a l utilisation du PVC rigide et de la fibre de verre
je ne me permettrai certainement pas de rire de l'emploi de ces matériaux avec lesquels on peut faire des choses magnifiques . J'ai réalisé dans le passé un autorail Billard double en 127 en polyester fibre de verre sur châssis en tube serrurier qui donne toute satisfaction, léger , rigide , solide .......joli !
je conseille aux constructeurs ces matériaux innovants , faciles d'emploi
Il y a longtemps que la construction d'un rail car me .....titille !
Un copain en a fait un en voie de 60 ......cm ! et en 7 1/4 ça me plairait bien ....thermique ...
j'ai le moteur ..l'inverseur etc ...mais le temps me manque le plus ..
@+
j en entend déjà rire au fond du blog a l utilisation du PVC rigide et de la fibre de verre
je ne me permettrai certainement pas de rire de l'emploi de ces matériaux avec lesquels on peut faire des choses magnifiques . J'ai réalisé dans le passé un autorail Billard double en 127 en polyester fibre de verre sur châssis en tube serrurier qui donne toute satisfaction, léger , rigide , solide .......joli !
je conseille aux constructeurs ces matériaux innovants , faciles d'emploi
Il y a longtemps que la construction d'un rail car me .....titille !
Un copain en a fait un en voie de 60 ......cm ! et en 7 1/4 ça me plairait bien ....thermique ...
j'ai le moteur ..l'inverseur etc ...mais le temps me manque le plus ..
@+
CAV 430
Je ne me lasse pas d'être utile , la nature m'a fait ainsi. (Léonard de Vinci )
on ne résoud pas les problèmes avec ceux qui les ont créés . (Enstein)
Je ne me lasse pas d'être utile , la nature m'a fait ainsi. (Léonard de Vinci )
on ne résoud pas les problèmes avec ceux qui les ont créés . (Enstein)
Re: construction de ma loco en 5 gauge
Toutes nos voitures sont maintenant pleines de pièces en toutes sortes de matières plastiques, fibres et résines variées...
Les pare-chocs en métal chromé sont des pièces de collection...
Les pare-chocs en métal chromé sont des pièces de collection...
François-Marie, not quite a know-it-all
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
-
- Messages : 28
- Enregistré le : mer. 17 mai 2017 16:37
- Localisation : nay 64800
- Contact :
Re: construction de ma loco en 5 gauge

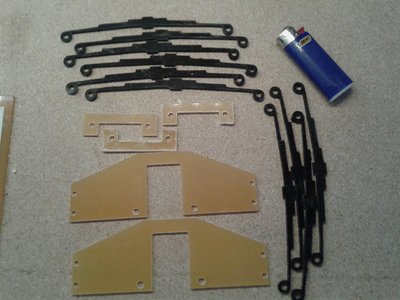

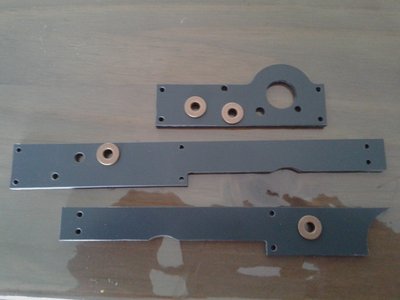

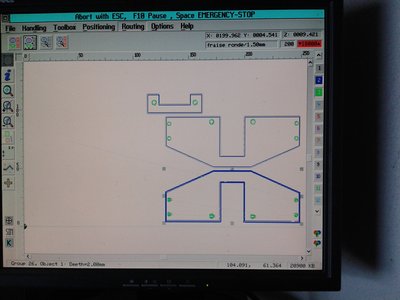

bon ce soir petite séance de découpe des pièces du boogie avant et arrière
et mise en place des palier d axes de boite de réduction

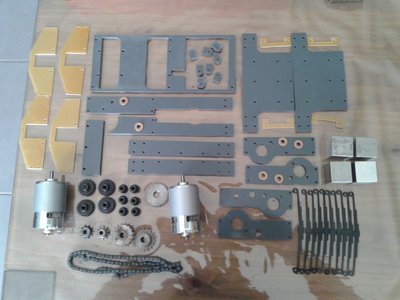

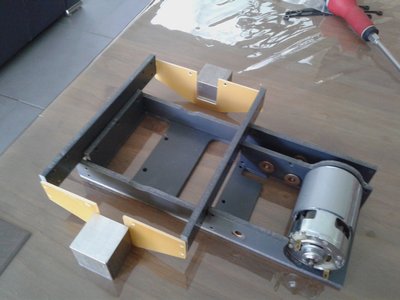

et puis pour le plaisir un petit montage a blanc
Re: construction de ma loco en 5 gauge
Bien l'bonjour;
Une autre façon de faire de la micromécanique
Nos machines misent à l'heure XI siècle
Une autre façon de faire de la micromécanique
Nos machines misent à l'heure XI siècle
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)
Le flux et le reflux me font marée (Devos)
- berola
- Messages : 2636
- Enregistré le : ven. 28 mai 2010 20:46
- Localisation : Ardèche/Drôme
- Contact :
Re: construction de ma loco en 5 gauge
Bonjour
Effectivement c'est une autre façon de faire ...... sans outillage mécanique ( machine outils , soudure etc )
en utilisant des matériaux et technologies modernes .
Le résultat va en être très bon , j'en suis persuadé ,
Effectivement c'est une autre façon de faire ...... sans outillage mécanique ( machine outils , soudure etc )
en utilisant des matériaux et technologies modernes .
Le résultat va en être très bon , j'en suis persuadé ,
CAV 430
Je ne me lasse pas d'être utile , la nature m'a fait ainsi. (Léonard de Vinci )
on ne résoud pas les problèmes avec ceux qui les ont créés . (Enstein)
Je ne me lasse pas d'être utile , la nature m'a fait ainsi. (Léonard de Vinci )
on ne résoud pas les problèmes avec ceux qui les ont créés . (Enstein)
-
- Messages : 28
- Enregistré le : mer. 17 mai 2017 16:37
- Localisation : nay 64800
- Contact :
Re: construction de ma loco en 5 gauge
c est une autre façon de faire qui demande un peut plus de réflexion au moment de l étude, mais ne supprime pas pour autant le travaille traditionnelle de tournage et de soudure de fraisage ou la fabrication d outils adapte a chaque machine.
Je fait aujourd’hui les biellette de suspension et la hélas pour moi tout devra être fait de façon traditionnelle
je vous montre sa ce soir
Je fait aujourd’hui les biellette de suspension et la hélas pour moi tout devra être fait de façon traditionnelle
je vous montre sa ce soir
-
- Messages : 28
- Enregistré le : mer. 17 mai 2017 16:37
- Localisation : nay 64800
- Contact :
Re: construction de ma loco en 5 gauge
fabrication des biellettes de suspension

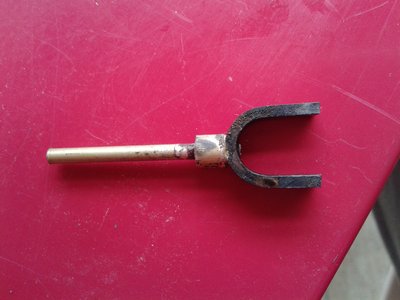

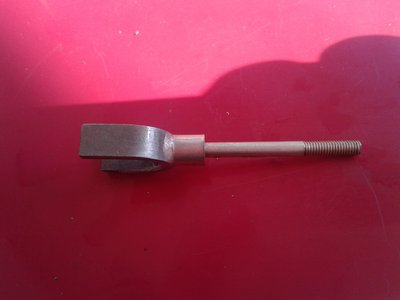

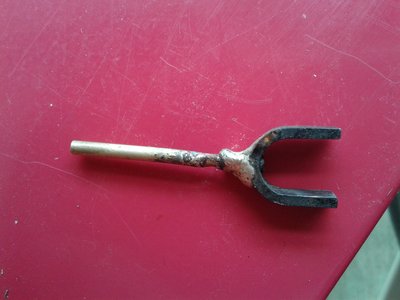

ils sont constituer de 3 pieces chacune et il faut 8 bielletes premieres brassure
bon on recomence

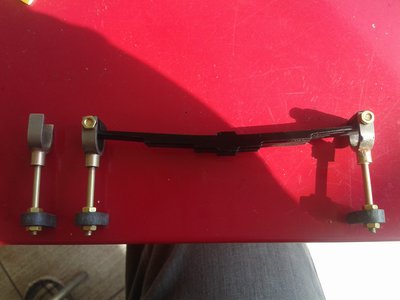

après décapage montage complet allez plus que 3
ils sont constituer de 3 pieces chacune et il faut 8 bielletes premieres brassure
bon on recomence
après décapage montage complet allez plus que 3
Re: construction de ma loco en 5 gauge
Mais sur une photo on voit au moins une dizaine de ressort...courage!
C'est une suspension fonctionnelle ou il y a un ressort spiral caché dans les boites d'essieux comme souvent ?
C'est une suspension fonctionnelle ou il y a un ressort spiral caché dans les boites d'essieux comme souvent ?
François-Marie, not quite a know-it-all
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
-
- Messages : 28
- Enregistré le : mer. 17 mai 2017 16:37
- Localisation : nay 64800
- Contact :
Re: construction de ma loco en 5 gauge
non il n y a pas de ressort cache ce sont des lame de ressort en plastique mais dedans j y incorpore une corde a piano prise en sandwich ce qui fait office de ressort
-
- Messages : 28
- Enregistré le : mer. 17 mai 2017 16:37
- Localisation : nay 64800
- Contact :
Re: construction de ma loco en 5 gauge
bon après quelle que jours de repos on reprend les loisir
je continue le montage du bogie avant
je suis bloquer parce que je n ai pas reçu mon carre de 8 acier sa a de la gueule quand meme
je continue le montage du bogie avant
je suis bloquer parce que je n ai pas reçu mon carre de 8 acier sa a de la gueule quand meme
-
- Messages : 28
- Enregistré le : mer. 17 mai 2017 16:37
- Localisation : nay 64800
- Contact :
Re: construction de ma loco en 5 gauge
allez on continue un pet d usinage pour faire les palier
montage des garde boue et des suspension
-
- Messages : 28
- Enregistré le : mer. 17 mai 2017 16:37
- Localisation : nay 64800
- Contact :
Re: construction de ma loco en 5 gauge

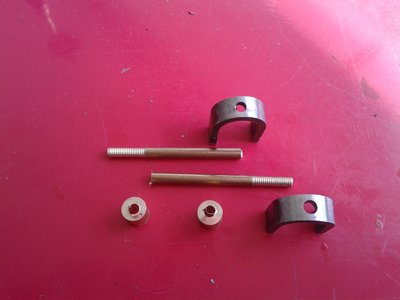

bon on avance encore un peut j ai reçu mon carre de 8 donc on fait les entretoise mise a longueurs et filetage au tour
et installation dans le boogie avant
- Malevthi
- Administrateur du site
- Messages : 5005
- Enregistré le : ven. 28 mai 2010 21:13
- Localisation : Digne les Bains (04)
Re: construction de ma loco en 5 gauge
Ça avance bien
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)
