Locomobile à vapeur

[Benobo]

Bonjour les amis,
Étant tombé amoureux de la vapeur après avoir vu une locomobile abandonnée en pleine brousse au Congo, du temps où il n'y avait pas de rails,
je voulais essayer de la comprendre pour peut-être la fabriquer un jour.
Ça commence mal je ne parviens pas à insérer des images, j'ai 2 balises [img] mais je ne sais pas quoi mettre entre les deux.

[Malevthi]

Bonjour Benobo,
Avant tout il faut se rendre sur cette page: viewforum.php?f=12 une présentation sera la bienvenue.
Pour poster une image il faut mettre son adresse internet entre les balises [img].

[Benobo]

Oups, voilà c'est fait.
Et si l'image est sur notre PC?

[Malevthi]

Sous le cadre où on écrit les textes, il y a 2 onglets. Cliquer sur "Fichiers joints" puis "Ajouter des fichiers".

[Benobo]

Aahh c'était en bas merci.
Comme je le disais en introduction je voulais essayer de comprendre cette machine.
J'aurais des milliers de questions à poser mais je vais essayer de m'en sortir à partir de photos que j'ai trouvées.
Je me demandais à quoi servaient les deux boîtes de part et d'autre de la chaudière. Sûrement des réservoirs d'eau avec une pompe que d'un seul côté. Avez-vous une idée du type de pompe?
Sur la photo en noir et blanc on dirait qu'il n'y a qu'un seul piston, c'est normal pour une telle machine, ça suffirait?
[/attachment]

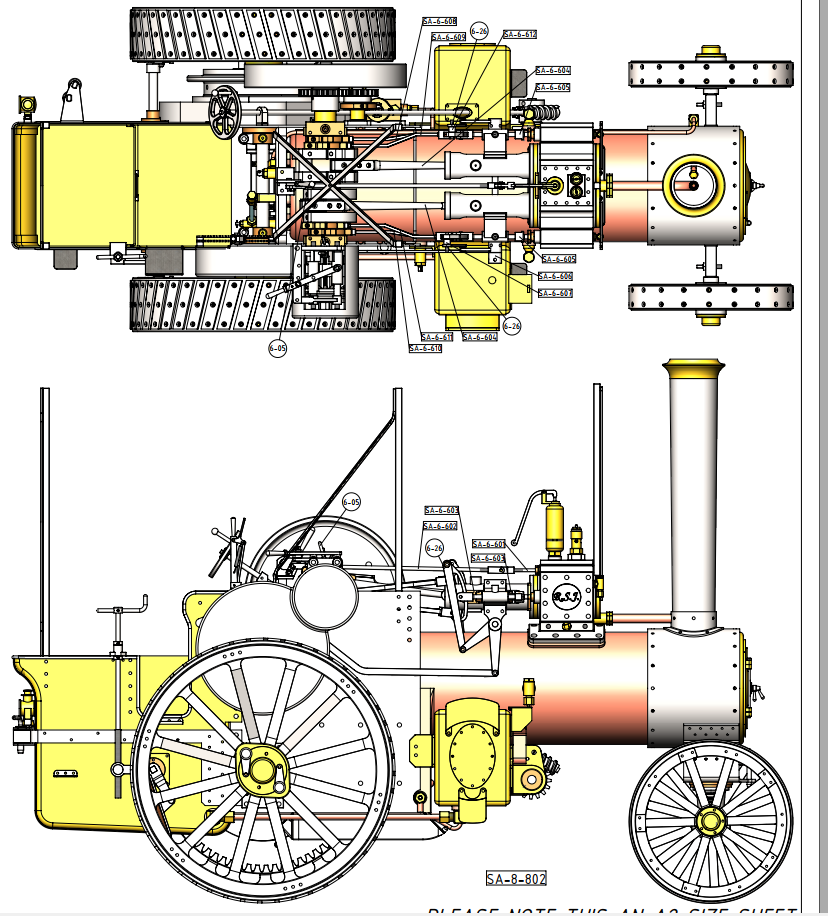

[attachment=2]2 vues.png

[epine43]

tout faux , ce ne sont que des caches pour ne pas effrayer les chevaux....

[epine43]

je n'avais pas le schéma sur mon écran avant d'écrire, juste la photo , donc je confirmme pour les toles fixés sur la chaudiere en HAUT , en BAS c'est bien les réservoirs d'eau ....il y la des modeles a 2 cylindres ...regarde mon avatar, j'ai mis 5 ans pour construire le modele , c'est complexe....
on ne peut pas répondre a des milliers de question , cherche un livre (en Angleterre ) sur le sujet , il y en a une flopée...

[Benobo]

Helloo epine43, je n'ai pas dit j'aurai mais j'aurais.
J'ai pu pratiquement tout redessiner et comprendre à partir de photos mais là c'était une question de principe, quel type de pompe, sûrement à piston et comment cet éléphant pouvait se mouvoir et en plus tracter de lourdes charges avec un seul piston.
Je craignais à une échelle 1/20 que mon piston soit trop faible.
J'ai vu des dizaines de machines par contre je n'ai pas trouvé ton Avatar.

[berola]

Bonjour
Sur ces machines ce n'est pas le nombre de pistons qui fait leur puissance .
D'abord ce n'est pas une locomobile , c'est un tracteur a vapeur qui se déplace par sa propre puissance , alors qu'une locomobile est tractée par un attelage , installée a poste fixe pour animer une batteuse . Une locomobile ne peut se déplacer elle même.
La machine présentée est conçue pour tracter des outils agricoles .
Vu la vitesse de rotation assez faible de ces engins c'est le couple fourni qui fait la différence .
Un gros piston a souvent plus de couple que deux petits
Le plus gros tracteur a vapeur aux USA laboure avec une quarantaine de socs de charrue avec un seul cylindre.
@+

[Malevthi]

Voir le sujet en 2021 qui parlait de locomobile : viewtopic.php?f=77&t=6803&p=80259&hilit ... ile#p80259

[rhavrane]

Bonjour,
Voici la "bête" : https://www.youtube.com/watch?v=FTJwHLs_eUw

[Benobo]

Mon latin me sert souvent, de locus et motivus ou mobilis = qui peut changer de lieu, de place.
"Les premières locomobiles étaient placées sur des chariots tirés par des chevaux. On leurs a ajoutées des essieux et des roues et on les a rendues par la suite automotrices. Une locomotive n'est autre qu'une locomobile automotrice montée sur rails."
OK pour le couple, je viens de terminer mon train d'engrenages, et son rapport de réduction hors vilebrequin serait de 4,5, ce qui n'est pas énorme.

[Zéphyrin]

C'est pour comprendre la machine et/ou en faire un modèle au 1/20 ème ? c'est très petit à mon avis.

j'en ai fait au 1/16 et les petits détails à cette échelle sont pas facile à faire
et la puissance n'est pas bien grande !
https://www.youtube.com/watch?v=zMcO11g5WQQ

https://photos.app.goo.gl/md3N46TaYQnfKWCX6

[Benobo]

Rhavrane, oh purée je n'aurais jamais imaginé qu'un seul piston puisse développer une telle puissance.
En tout cas merci tu me confortes dans l'idée de continuer ce projet. Je vais essayer de remonter la chaîne cinématique de cet engin pour en savoir plus.
Zéphyrin, figure-toi qu'en dessinant le piston à cette échelle, je viens de me rendre compte par rapport aux raccords des tuyaux qu'elle n'était pas la bonne. Si le 1/16è te semble juste, je vais voir pour le 1/14è voire 1/10è alors mais certaines pièces deviendraient imposantes (roues), il faudra ruser.

[berola]

je n'aurais jamais imaginé qu'un seul piston puisse développer une telle puissance.

Contrairement aux autres types de moteurs , le moteur a vapeur délivre son couple maximal à l'arrêt , car celui ci est fonction de la pression envoyée sur le piston .
