tracteur lanz-bulldog

[vaperigord]

départ d'une nouvelle construction.tracteur échelle 1:10 longueur 263,largeur 149 alésage 30 course 34

Ajouté 21 minutes 9 secondes après :
les premiers travaux

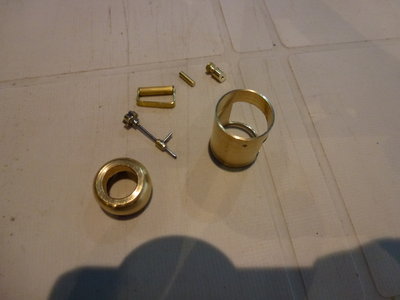

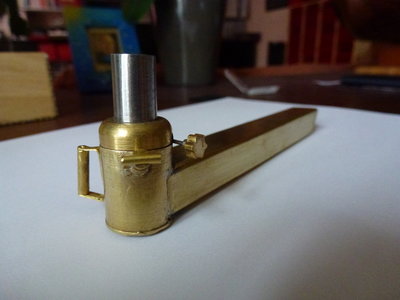

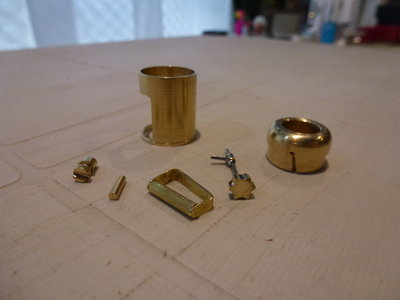

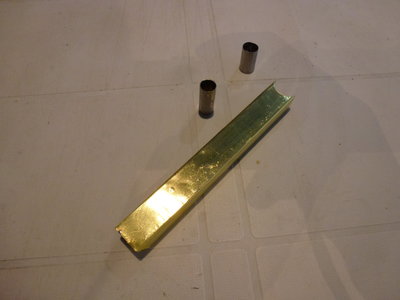

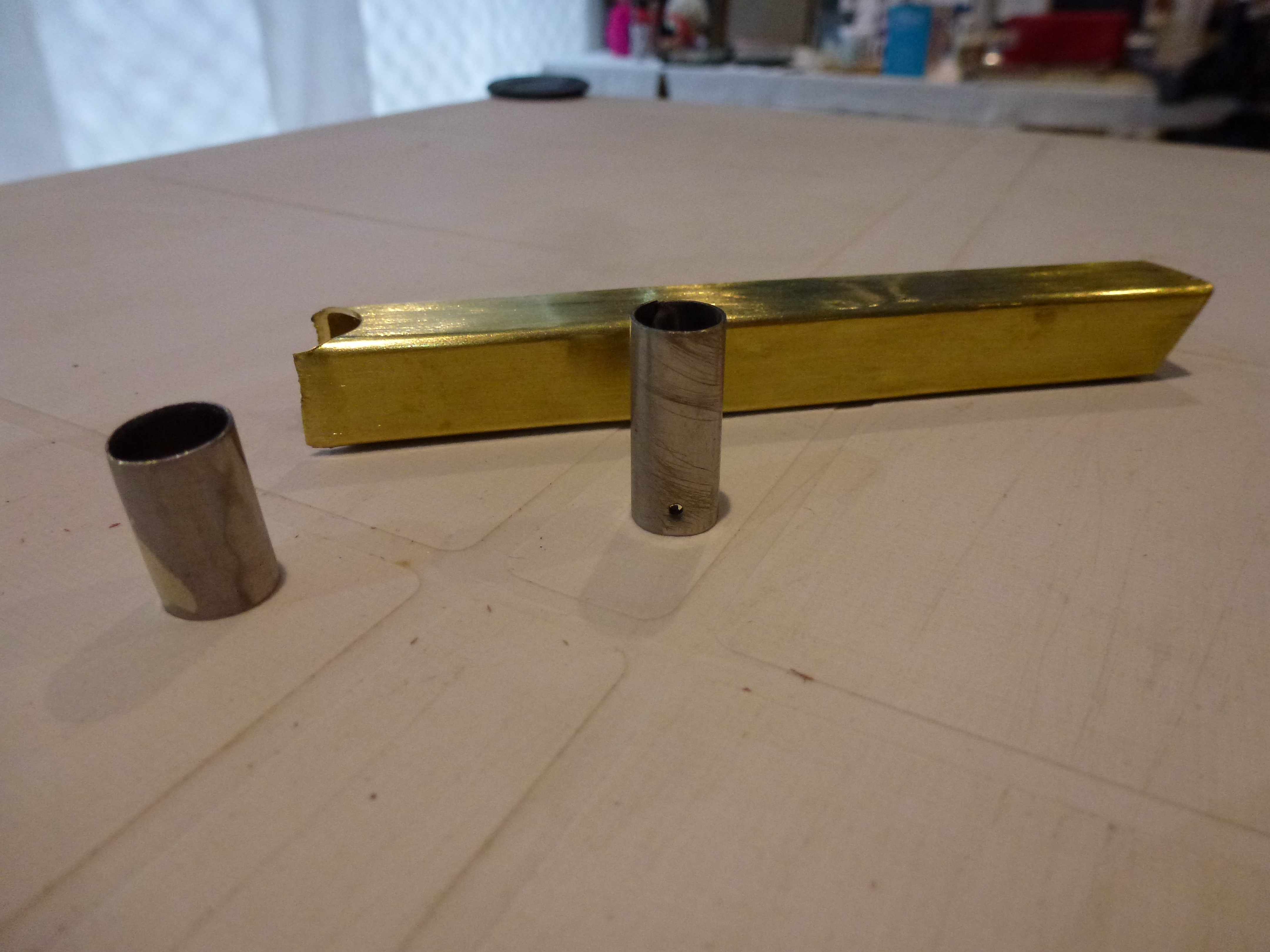

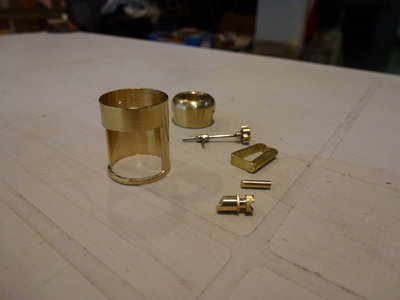

le réservoir a carburant réalisé dans une tôle laiton de 0,5 enroulé sur un bout de bois puis brasé
puis la lampe,les poignées et le tube de mèche dans de l'inox roulé puis brasé

[gégé89]

ça va etre un travail tres minutieux .
j'ai trouvé une video https://www.youtube.com/watch?v=hDtbedxqH08
le tien devra tourner aussi bien

[Malevthi]

C'est un très beau projet et les premières pièces donnent envie de voir la suite. Au boulot !
De toutes façons avec la pluie et le froid, il vaut mieux rester à l'intérieur

[vaperigord]

ça va etre un travail tres minutieux

il y a effectivement beaucoup de petites pièces,il faudra aussi être minutieux avec l'usinage cylindre piston si je veux qu'il marche aussi bien que celui de la vidéo

Ajouté 4 minutes 7 secondes après :

C'est un très beau projet et les premières pièces donnent envie de voir la suite. Au boulot !
De toutes façons avec la pluie et le froid, il vaut mieux rester à l'intérieur

en plus on ne peu pas jardiner(ça m'arrange )du coup ça laisse encore plus de temps

[vaperigord]

petite avancé des travaux

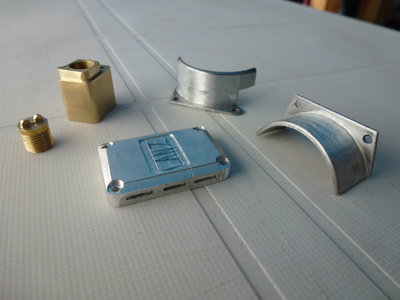

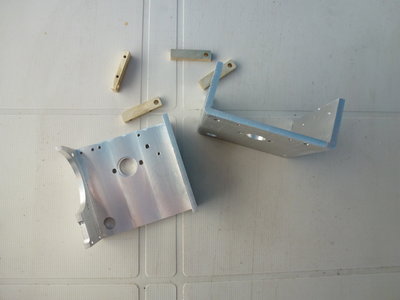

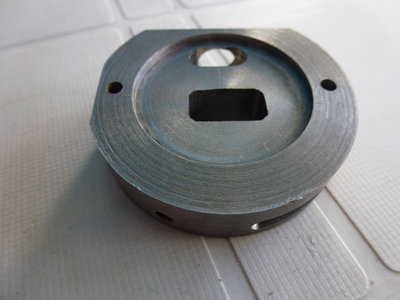

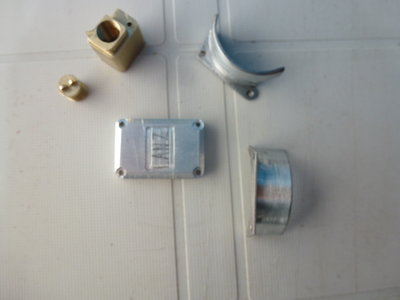

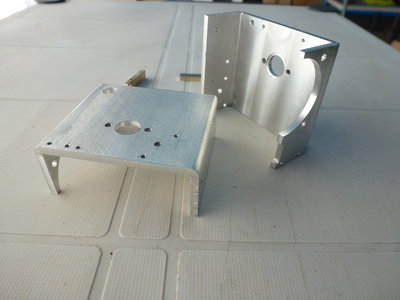

le carter usiné dans un barreau alu(je n'ai pas de tube carré)
le réservoir d'huile et son bouchon

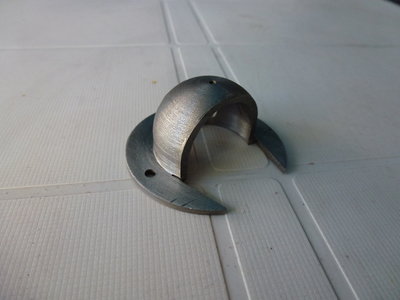

grille filtre a air,carters

[vaperigord]

suite des travaux

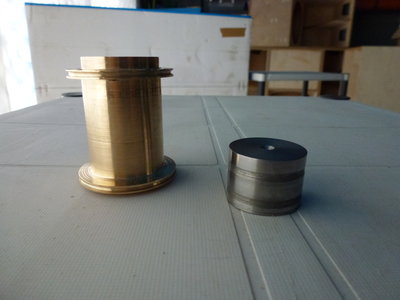

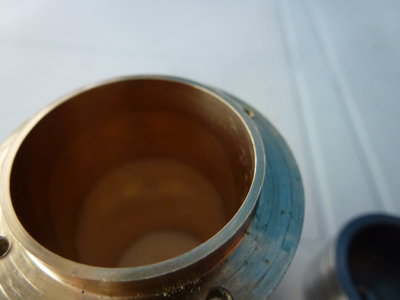

le cylindre (en bronze)et le piston(en fonte).avec beaucoup de patience j'ai réussi le bon ajustage.le piston glisse tout seul dans le cylindre et en bouchant l'extrémité il s'arrête,si on appui dessus on sent la compression,me voila rassuré pour cette partie
puis le vilebrequin et la bielle

[vaperigord]

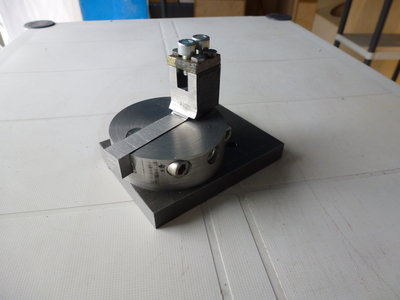

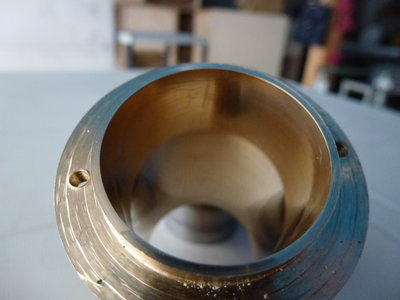

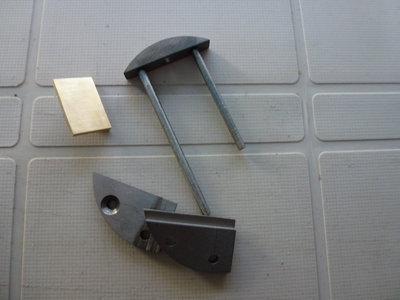

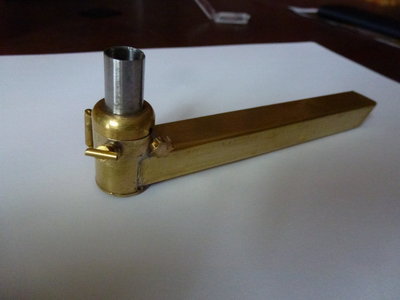

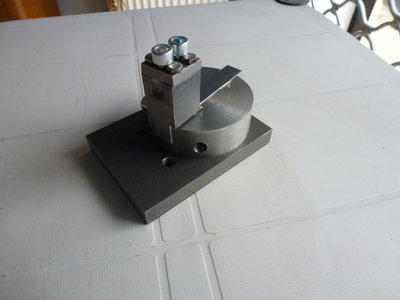

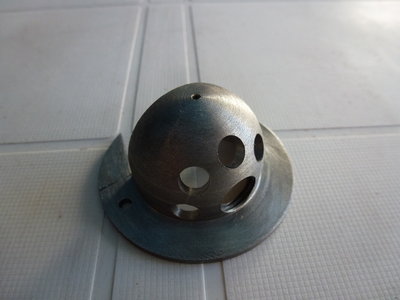

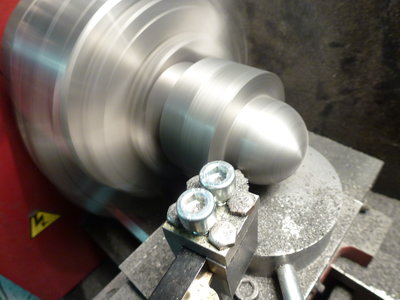

ça avance doucement (mais surement).pour la boule chaude,je me suis demandé comment faire finalement je me suis fabriqué un outil a tourner le sphères et le résultat me satisfait

[Malevthi]

Bonjour,
Très joli pièce, le montage est bien conçu et réalisé

[Pif]

bien l'bonjour.
Deux autres solutions pour ta boule chaude, l'emboutissage et le refoulement, mais faudra aussi confectionner des outils.
Beau travail

[vaperigord]

[quote="Pif"] bien l'bonjour.
Deux autres solutions pour ta boule chaude, l'emboutissage et le refoulement, mais faudra aussi confectionner des outils.
Beau travail

j'avais pensé un moment a l'emboutissage,pas forcément plus facile pour moi et comme elle est en fonte je n'avais de toutes façon pas le choix ou alors il aurait fallu la faire en acier

[Pif]

bien l'bonjour,
Oui, mes deux variantes étaient dépendantes de la matière utilisée .

[vaperigord]

quelques nouvelles pièces

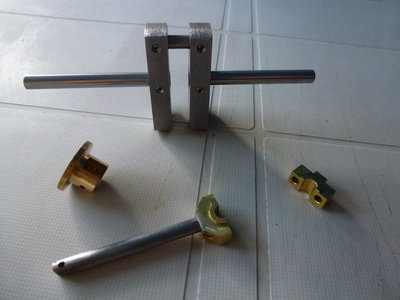

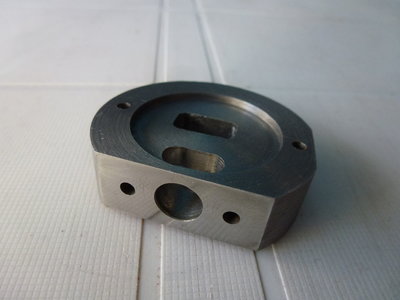

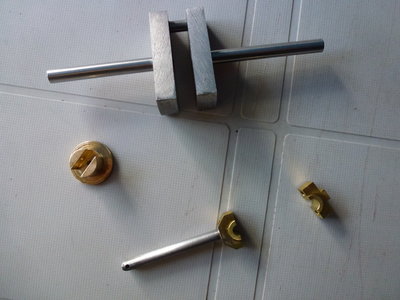

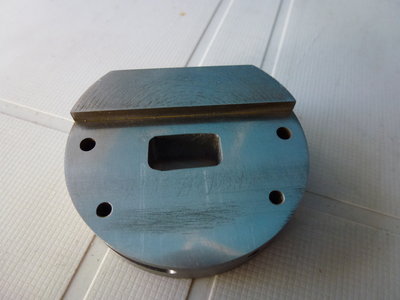

la culasse,les plaques de guidage de la soupape d'admission et la soupape d'admission et le guide vanne échappement

[vaperigord]

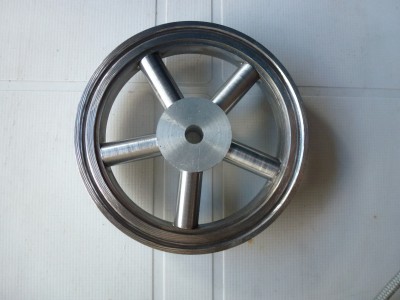

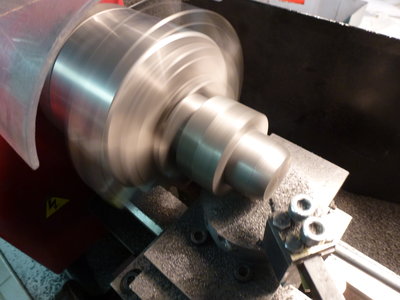

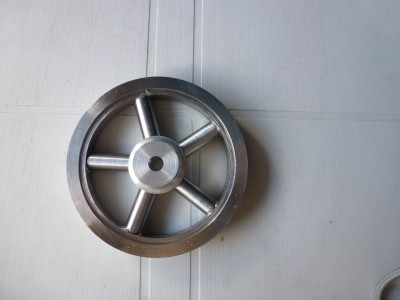

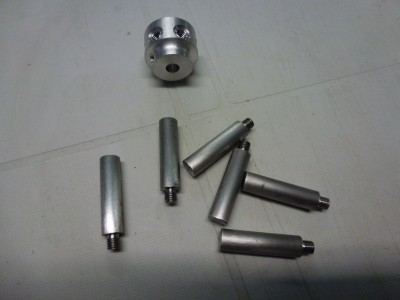

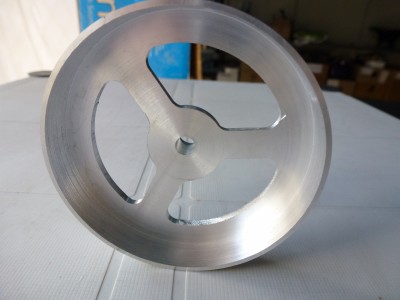

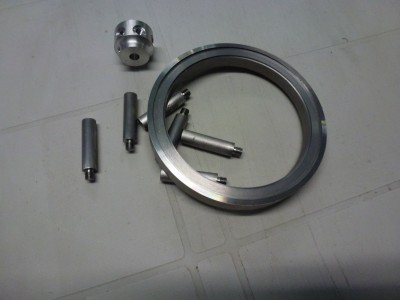

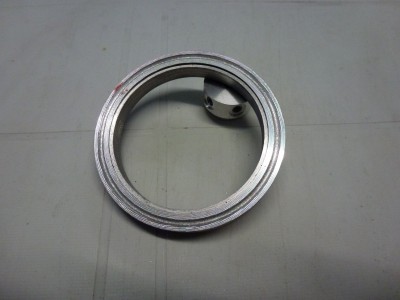

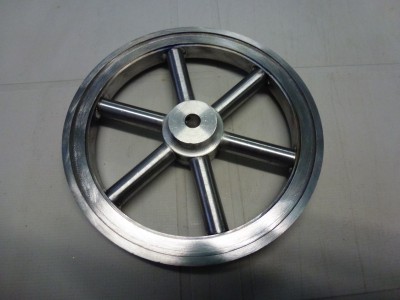

la suite avec la poulie moteur puis la poulie d'embrayage

[vaperigord]

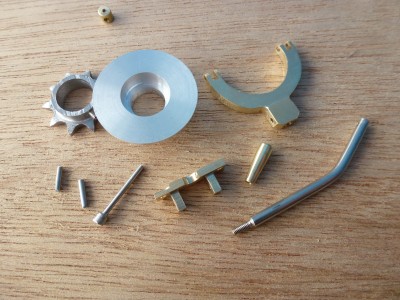

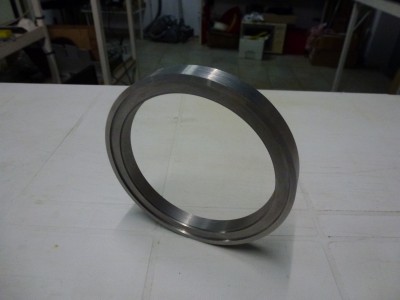

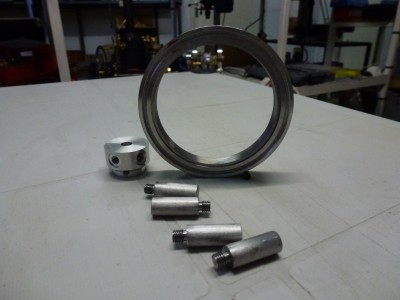

suite avec le volant d'embrayage,le pignon,le plateau,la fourchette et la manette commande embrayage

[gégé89]

le pignon de chaine
