Devinette : Qu'est ce que c'est ??????

[jpvap54]

Bonjour à tous !
Connaissez vous ceci ?
Je viens de l'installer dans mon sous-sol déjà bien lesté Sans être une rareté, ça ne court pas les rues ni les ateliers !

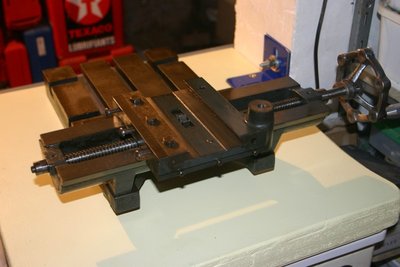

Pour les premières photos, la bête est incomplète ( Ce serait trop facile )
Bonnes recherches et bonne soirée !

[rhavrane]

Bonjour,
Le débutant que je suis répond "un plateau de fraiseuse", je sèche ensuite !

[gégé89]

a premiere vue j'ai pensé a une rectif plane mais non ce n'est pas ça

[regis4446]

C'est pas un truc comme ça.





http://www.leboncoin.fr/bricolage/871207726.htm?ca=18_s

[Malevthi]

Là je crois que Régis a trouvé

[jpvap54]

Bonsoir à tous !
Bravo régis
C'est effectivement un truc comme ça

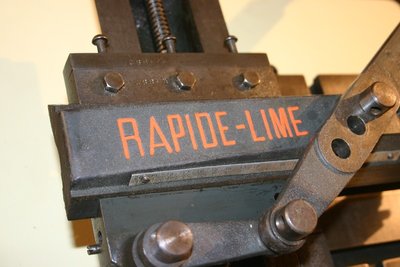

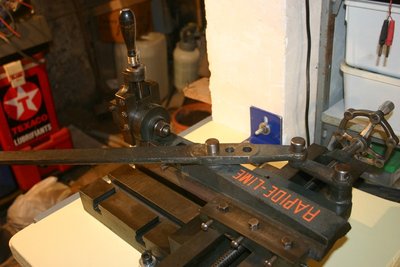

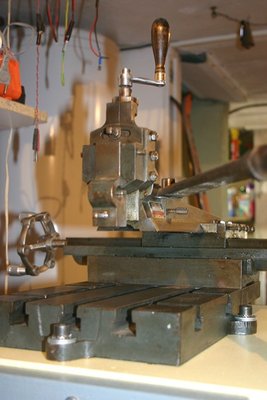

Un petit étau-limeur à mains, vendu sous la marque " Rapide-Lime " des années 1900 à 1930 ! Il y avait également au moins un autre fabricant au
Royaume Unis ! D'après les catalogues " Manufrance " l'heureux possesseur pouvait acheter des accessoires pour le transformer en fraiseuse ,
mortaiseuse Ext et ... Toujours les copeaux à l'huile de coude !
Pour sa bonne réponse, Régis à gagné un abonnement de 10 ans à BloOOo
Bonne soirée à tous !

[Papynano]

Bonsoir
J'ai exactement le même dans mon atelier, j'avais un étau limeur qui fonctionnait avec un moteur mais ça envoyait des copeaux dans tout l'atelier et quand quelque chose foirait ça cassait. Avec le rapide lime ont ressent le travail si quelque chose ne va pas ont s'en rend compte tout de suite.Je m'en sert pas souvent mais c'est bien quand on veut travailler dans un alésage (ou la fraiseuse ne va pas) pour faire des rainures de clavettes par exemple.

[jpvap54]

Bonjour à tous !
J'avais remis des photos ???? Ou sont elles ????????
Bonjour papynano !
Oui, les rares personnes qui s'en servent encore l'on gardé pour faire des rainures de clavettes et certains, en bricolant un diviseur arrivent à tailler
des pignons ! Je n'en suis encore pas là ,et avant il me faut faire un porte outil horizontal ( Le mien est vertical )
Essayer de travailler avec une telle machine à notre époque , c'est comme faire un pied de nez aux machines à commande numérique !!!!!!!
De ce pas, je vais essayer de remettre les photos disparues !

[jpvap54]

Re-bonjour !
J'essaye à nouveau de poster les photos !

[jpvap54]

Bonjour à tous !
Pour ceux qui suivent !!!!!

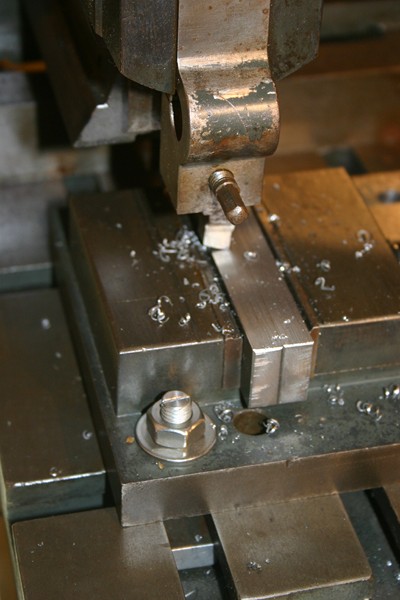

Voici les premiers copeaux produits avec le " Rapide-lime "

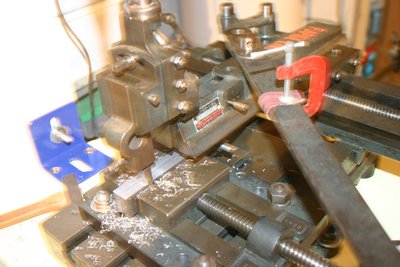

J'ai fixé provisoirement un morceau de cuir sur le levier qui vient taper sur la fixation du porte outil !

Pour moi, c'est un grand moment de tirer sur le levier et de voir les premiers copeaux se former et éjecter tout chauds et tout fumants sous les passes de l'outil et de voir le volant de l'axe transversal s'indexer à chaque retour du levier !
Il reste à régler l'équerrage de cet axe et vérifier le parallélisme du bélier par rapport à la table ! Avec une petite série d'outils adaptés, je
devrais pouvoir usiner quelques pièces sympa- Les outils de mon tour sont trop petits ( Barreaux de 7 X 7 ou 5 X 5 )

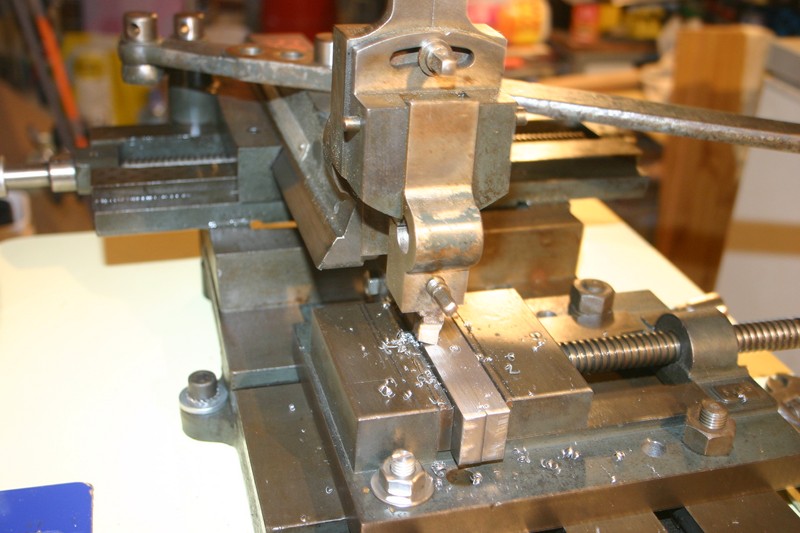

Pour cet essai : J'usine deux pièces en acier mi dur sur une longue course et je vous garantis que tirer sur le levier devient vite physique voir plus ! Ces pièces seront taraudées et serviront à fixer correctement l'étau sur la table du Rapide-lime !( Ce grand inconnu passé aux
oubliettes , qui a dû rendre service à quelques artisans et bricoleurs au début du siècle passé )
Pour ceux qui veulent une vidéo, ce sera pour plus tard !
Bonne soirée à tous avec quelques photos !

[Pif]

Bien l'bonjour;
Haaa, l'étau limeur, la première machine d'usinage que j'ais utilisé ... il y a bien longtemps
Belle remise en état

[minimotoriste]

Bonjour JP et tout le monde
belle machine que tu as la

tirer sur le levier devient vite physique

Voila de quoi se réchauffer et rester en forme et en prime tu réalises des pièces

la première machine d'usinage que j'ais utilisé

Nostalgie et oui François ça nous rajeunie pas
Bonne journée .@+++.Henry.

[jpvap54]

Bonjour à tous !
Je pense que nous sommes tous passés sur l'étau limeur en premier. Après, en deuxième année, c'était le tour puis la fraiseuse et en dernier la rectifieuse ( je parle pour les mécaniciens ) C'était: Il y a bien longtemps et j'avais 15 ans et 3 ans plus tard, nous sortions avec ( ou sans ) un précieux C A P en poche !
Cet étau limeur à main, je n'en avais jamais vu ni entendu parler ! Et c'est sur un forum de ( Gentils fêlés de copeaux ) que j'ai découvert cette machine et il y a 2 ans, je me suis juré d'avoir le mien !
Bonne journée à tous !

[Malevthi]

J'ai pu remettre les photos dans l'ordre et recaler le texte.
En écrivant vos messages, ce n'est pas la peine de revenir à la ligne quand vous arrivez au bout du cadre, cela fait des coupures bizarres sur des écrans de taille différente.

[jpvap54]

Merci Malevthi !
Ok : j'irai j’use qu'au bout du cadre maintenant ! ( J'arrêtais avant pour aller à la ligne afin d'éviter ces coupures bizarres )
