tour fartool ml 400

Ici on demande ou propose des services, du matériel
Avatar du membre
Malevthi
Administrateur du site
Messages : 4391
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: tour fartool ml 400

Message non lu par Malevthi »

L'étiquette du variateur, c'est la première étape. Ensuite on pourra te guider, sans prendre de risque.

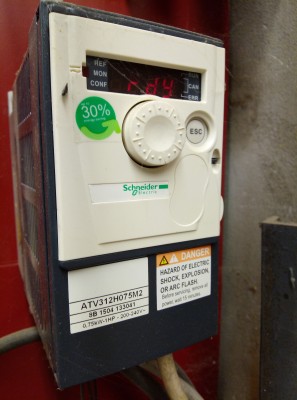

J'ai un ATV312M2 (branché sur le mono 230V). Sur mon tour, j'ai remplacé le petit moteur mono par un plus puissant triphasé. C'est le variateur qui crée les trois phases.
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
VALTO81
Messages : 24
Enregistré le : jeu. 26 avr. 2018 20:29
Localisation : TARN

Re: tour fartool ml 400

Message non lu par VALTO81 »

Bonjour à tous.
Si je peux t’aider à le brancher ça sera avec plaisir , je ne connais que les Lenze mais
je pense qu'ils se ressemblent tous, et si la doc est en français, c’est faisable, si tu as un ami
électricien il devrait pas avoir de problème ni de risque, le paramétrage est un peu plus compliqué à comprendre que le câblage.
N'hésite pas on t'aidera

à+ Christian

Avatar du membre
zaklimouss
Messages : 136
Enregistré le : lun. 19 déc. 2011 11:17
Localisation : France

Re: tour fartool ml 400

Message non lu par zaklimouss »

bonjour
les barrettes sur le boitier du moteur sont coupées
pour brancher un variateur cA pose problème ou il faut les remplacer( montage triangle ou barrettes )
zak

Avatar du membre
zaklimouss
Messages : 136
Enregistré le : lun. 19 déc. 2011 11:17
Localisation : France

Re: tour fartool ml 400

Message non lu par zaklimouss »

oubli

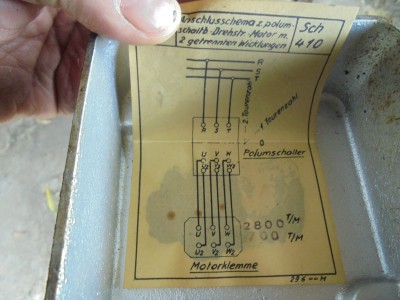

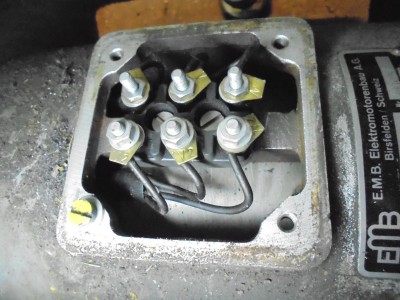

photos du boitier et du couvercle avec un schéma
quelle puissance pour le variateur plaque moteur 0,25 -1,25 ps ( ps égal cv ? )
je pense l acheter chez technic achat
zak

Avatar du membre
jmb
Messages : 335
Enregistré le : sam. 29 mai 2010 19:12
Localisation : Limelette
Contact :

Re: tour fartool ml 400

Message non lu par jmb »

Bonjour,
Petit souvenir: 1 hp = 745,7 W et 1 cv = 735,5 W ps est l'équivalent de cv en allemand. Mais cela vous le savez tous alors jesors bien vite!!!
Bonne et cordiale journée à tous.
jmb

Avatar du membre
zaklimouss
Messages : 136
Enregistré le : lun. 19 déc. 2011 11:17
Localisation : France

Re: tour fartool ml 400

Message non lu par zaklimouss »

sur le moteur 0,25 et 1,25 ps ou cv , pourquoi ces 2 chiffres
pour choisir un variateur pour ce moteur
0,75w 1 cv ou
1,5 w 2 cv sur le site cité plus haut

nulle en Electricité !

Avatar du membre
VALTO81
Messages : 24
Enregistré le : jeu. 26 avr. 2018 20:29
Localisation : TARN

Re: tour fartool ml 400

Message non lu par VALTO81 »

bonjour a tous
ton moteur est un moteur à 2 vitesse , la photo de la plaque n’est pas complète
refait la au complet pour voir la puissance
vu le schéma électrique le bouton de changement de vitesse a été supprimé ce qui a mon sens est une bonne chose car le var doit être programmé à l'ampérage de la plaque du moteur et ne peut pas prendre 2 valeur différente
je pense que la vitesse 2800 tr sera la mieu adaptée
mais par le var tu pourra descendre a 700 tr
il faut éviter de faire forcer ton tour a faible vitesse car le ventilo refroidit mal le moteur
il faut diminuer la vitesse par la boite mécanique et en plus tu gagne en couple
et sans parler de la lubrification qui peut mal fonctionner à des vitesse trop basse

a+ christian

Avatar du membre
minimotoriste
Messages : 2002
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Re: tour fartool ml 400

Message non lu par minimotoriste »

Bonjour "zaklimouss" et tout le monde
Je n ai qu un petit conseil a te donner revient à ta sage décision
zaklimouss a écrit :
sam. 13 juin 2020 17:30
il faut que je m adresse a un électricien car je ne connais rien en Electricité !
Ce tour à l air d être une très belle machine :bravo
Bonne après-midi .@+++.Henry.

Avatar du membre
berola
Messages : 1614
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: tour fartool ml 400

Message non lu par berola »

Bonsoir
Les moteurs a deux vitesses sont aussi a deux puissances mais pas bi tension .C'est a cause du bobinage des pôles .
Avec un variateur il faut le câbler sur la vitesse la plus élevée donc la plus grande puissance .
Sur mon tour le moteur a deux vitesses 750 tr 1 cv et 1500 tr 2 cv .
J'ai préféré utiliser les deux vitesses électriques plutôt qu'un variateur peu pratique et peu rapide sur un tour pour les inversions de sens rapide .
Sur la fraiseuse ou la perceuse/taraudeuse le variateur est plus pertinent , c'est ce que j'ai fait.
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre
zaklimouss
Messages : 136
Enregistré le : lun. 19 déc. 2011 11:17
Localisation : France

Re: tour fartool ml 400

Message non lu par zaklimouss »

bonjour

tour schaublin 102 en place en attente de branchement moteur

j ai acheté ce tour il se trouvais pas loin de chez moi , j aurais préféré un petit tour précis pour la vis mère

tour vendu sans mandrin , seul reste un jeux de mors ! ( le tour était en dépôt avant retour chez l ancien proprio il a été pillé !!!! )

volant contre poupée cassée ( pillage ), j ai réparé et monté un volant alu , il me reste a finir le blocage du fourreau

diviseur avec un seul disque ( pillage )

pour le mandrin j ai trouvé un faux plateau ; a usiner aux cotes du mandrin de 125 que je possède

j ai eu avec le tour un jeux de pinces de 1 a 20 mm ( positif )

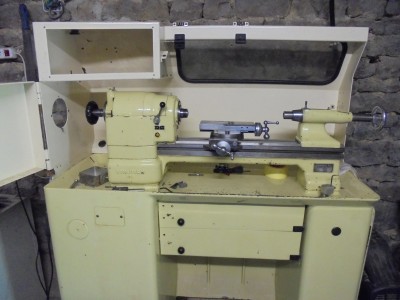

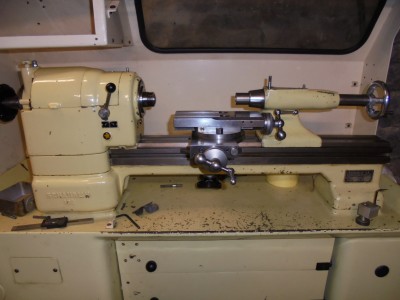

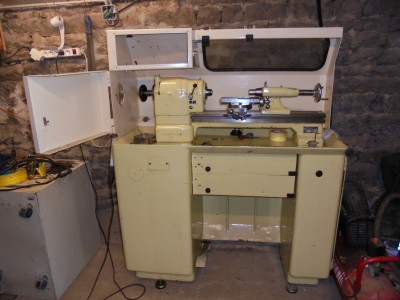

quelques photos en place

Avatar du membre
zaklimouss
Messages : 136
Enregistré le : lun. 19 déc. 2011 11:17
Localisation : France

Re: tour fartool ml 400

Message non lu par zaklimouss »

bonjour

mon électricien me fait faux bond , il repousse toujours les rendez vous , j ai l impression que CA ne l intéresse pas


je perd patience , j ai envie de copeaux avec ce 102 !

sur la plaque moteur inscrit 220 v , 1,25 2 cv , les fils moteur était branchés sur les bornes W V U

si je prend un variateur mono tri 220 de 2 cv

comment je branche le moteur vu qu il ni a pas de barrettes

merci zak

Avatar du membre
america12mj
Messages : 196
Enregistré le : mar. 19 oct. 2010 13:06

Re: tour fartool ml 400

Message non lu par america12mj »

as tu ete voir la pour des reponses

https://sites.google.com/view/labobine- ... -questions

Avatar du membre
VALTO81
Messages : 24
Enregistré le : jeu. 26 avr. 2018 20:29
Localisation : TARN

Re: tour fartool ml 400

Message non lu par VALTO81 »

bonjour a tous
achete un var de 1.5kw entrée 220 v mono sortie 220v tri et de marque industrielle
lenze ,abb ,telemeca ….
ensuite tu me dira la référence du produit et on t'aidera a le brancher et a le paramétrer
car le plus souvent ils sont par sécurité pas pres a démarré de suite et il faut connecter
avec au minimum les entrée on off et le sens
u v w = la vitesse grande et u2 v2 w2 doive rester non connecté ils servent a la vitesse lente

a+ christian

Avatar du membre
zaklimouss
Messages : 136
Enregistré le : lun. 19 déc. 2011 11:17
Localisation : France

Re: tour fartool ml 400

Message non lu par zaklimouss »

bonjour

mon choix variateur VRF 6 091 INOREA

le branchement prise variateur ok

le branchement variateur moteur ok

la question pour l inversion de sens et l arrêt moteur

branchement possible sur le variateur

ou montage sur commande extérieur

zak

Avatar du membre
zaklimouss
Messages : 136
Enregistré le : lun. 19 déc. 2011 11:17
Localisation : France

Re: tour fartool ml 400

Message non lu par zaklimouss »

re

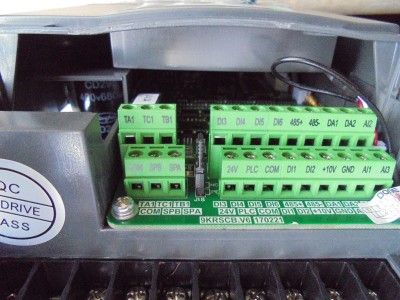

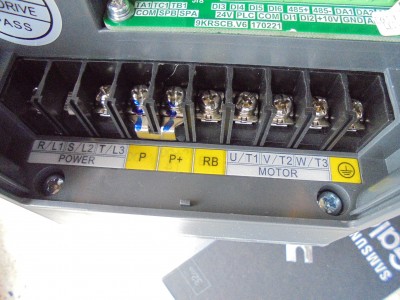

photos intérieur du variateur
