moteur type ruston
moteur type ruston

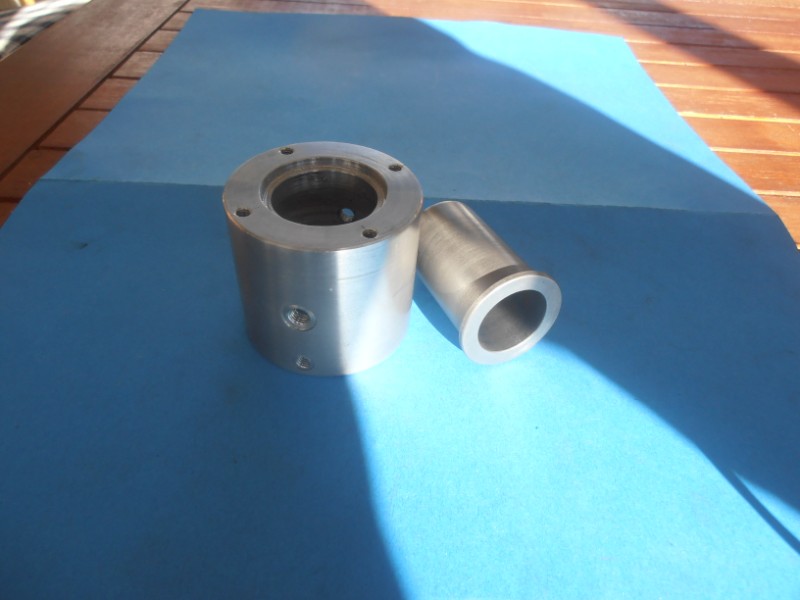

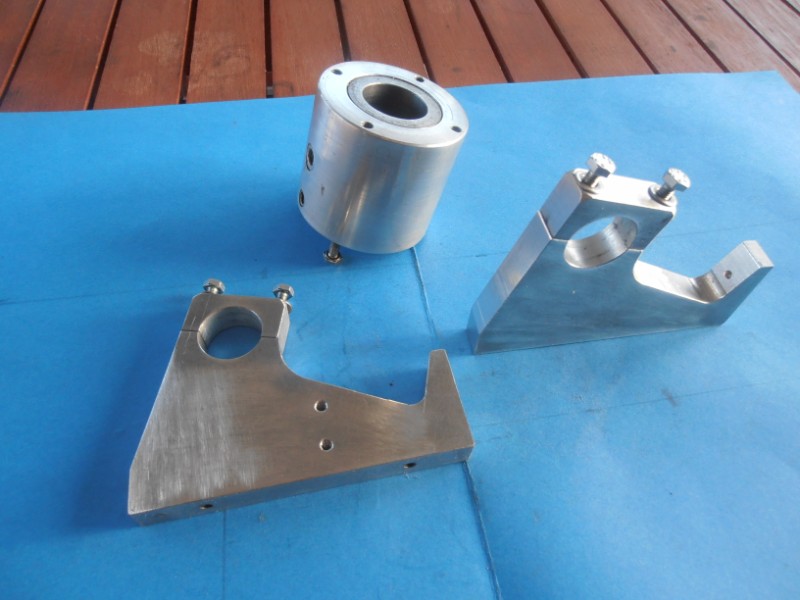

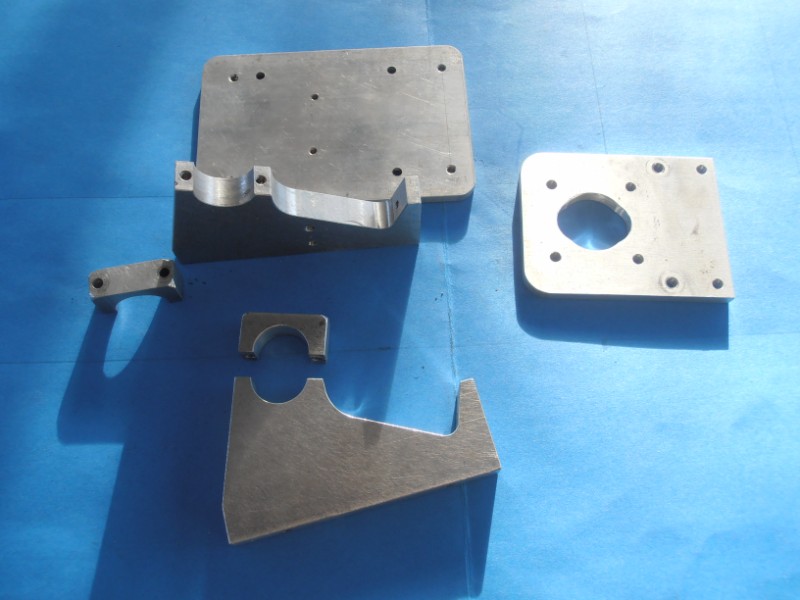

un peu de copeaux avant de finir l'année avec le debut d'un moteur 4 temps alesage 24,course 30,refroidi par eau .
suite en 2017
- Papy pop-pop
- Messages : 688
- Enregistré le : jeu. 3 nov. 2011 18:36
- Localisation : Sud Bretagne
Re: moteur type ruston
Bonjour.
Pour la réfrigération il y a encore plus simple. J'ai navigué aux Pays-Bas sur un tjalk dont le groupe électrogène monocylindre à axe horizontal (Deutz d'environ 6CV) était refroidi à l'eau bouillante. La chemise était dans une sorte de cuvette. Il fallait seulement surveiller périodiquement le niveau d'eau dans cette cuvette et en remettre si la surface avoisinait le haut de la chemise.
Courage pour ce nouveau chalenge!
Pour la réfrigération il y a encore plus simple. J'ai navigué aux Pays-Bas sur un tjalk dont le groupe électrogène monocylindre à axe horizontal (Deutz d'environ 6CV) était refroidi à l'eau bouillante. La chemise était dans une sorte de cuvette. Il fallait seulement surveiller périodiquement le niveau d'eau dans cette cuvette et en remettre si la surface avoisinait le haut de la chemise.
Courage pour ce nouveau chalenge!
Quand on veut on trouve les moyens. Quand on ne veut pas on trouve un prétexte.
- minimotoriste
- Messages : 2198
- Enregistré le : mer. 6 juin 2012 03:54
- Localisation : 82 castelsarrasin
Re: moteur type ruston
Bonsoir Gégé et tout le monde

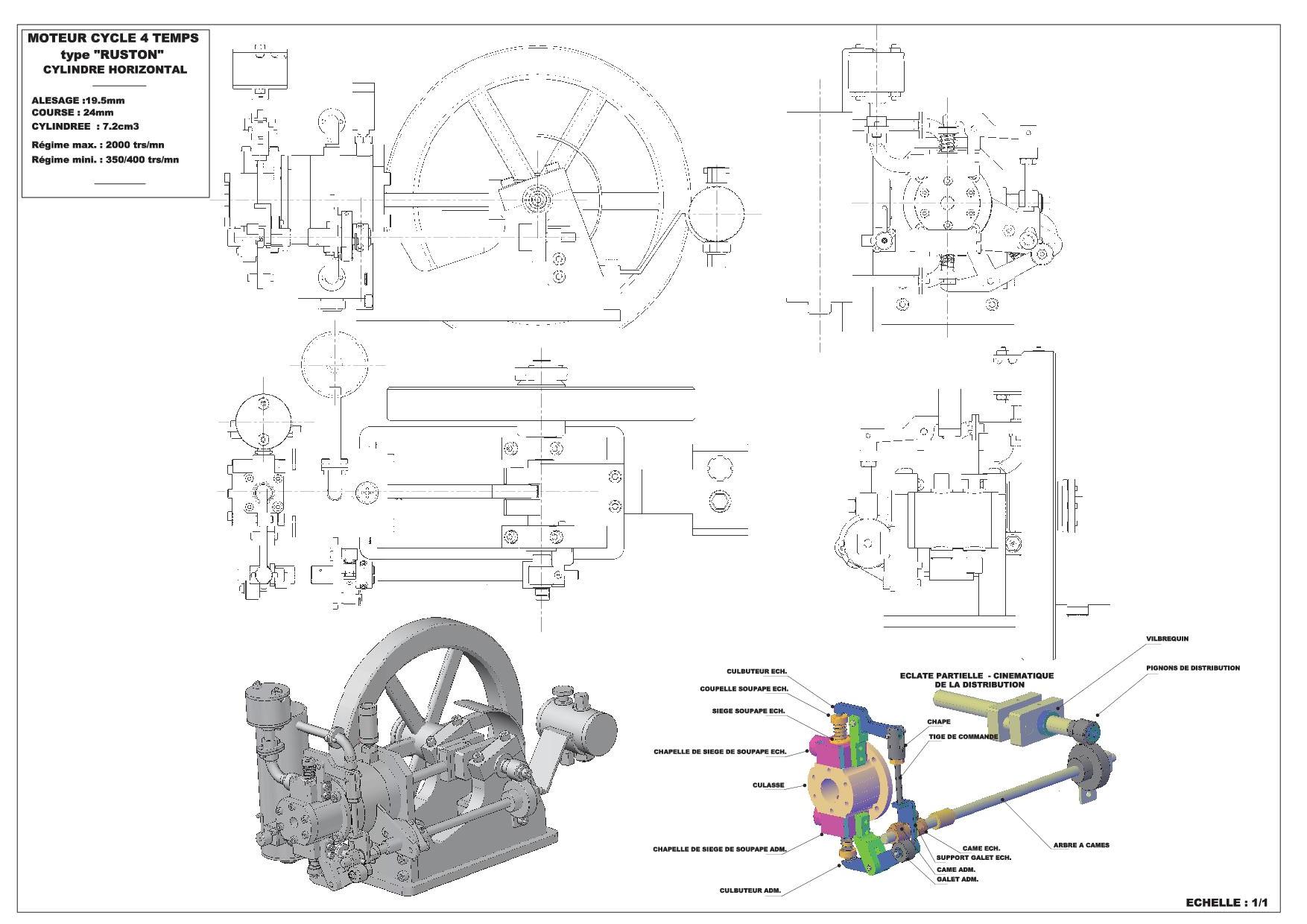

Les plans de ce moteur m avaient bien plu quand son concepteur l avait mis sur "usinage" en 2013 ,ou je n ai pas tout suivi mais il me semble qu il n y a jamais eu de suite si c est le cas je te dis de te lancer dans la réalisation avec si peu d élément
à bientôt pou la suite ,excellente fin d année .@+++.Henry.
Les plans de ce moteur m avaient bien plu quand son concepteur l avait mis sur "usinage" en 2013 ,ou je n ai pas tout suivi mais il me semble qu il n y a jamais eu de suite si c est le cas je te dis de te lancer dans la réalisation avec si peu d élément
à bientôt pou la suite ,excellente fin d année .@+++.Henry.
Re: moteur type ruston
Bien l'bonjour;
Et notre Gégé repartit pour de nouvelles escapades mécanique
Tu le fini pour le réveillon ?
Et notre Gégé repartit pour de nouvelles escapades mécanique
Tu le fini pour le réveillon ?
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)
Le flux et le reflux me font marée (Devos)
Re: moteur type ruston
Tu as déjà pris de l'avance sur l'an prochain...

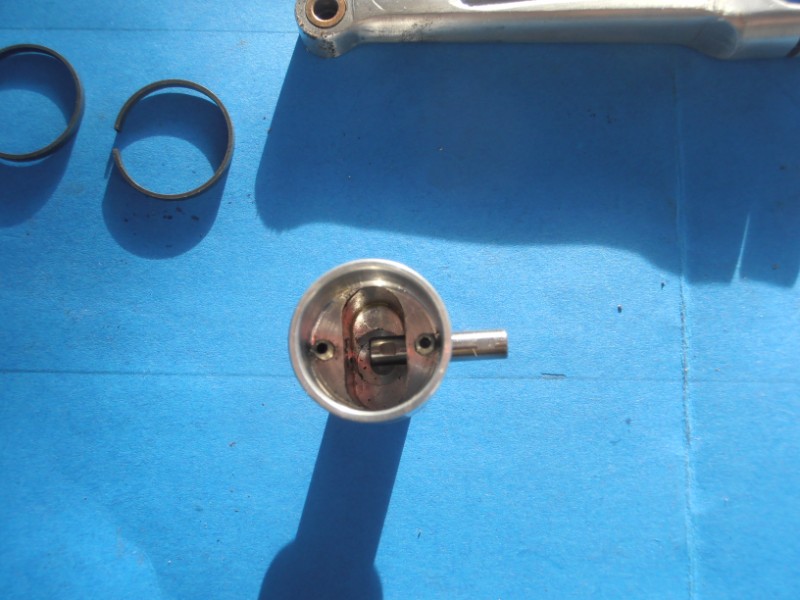

Très joli ce moteur antique, bizarre ce piston à 2 étages, il lui faudrait des segments sur les 2 parties !!!!

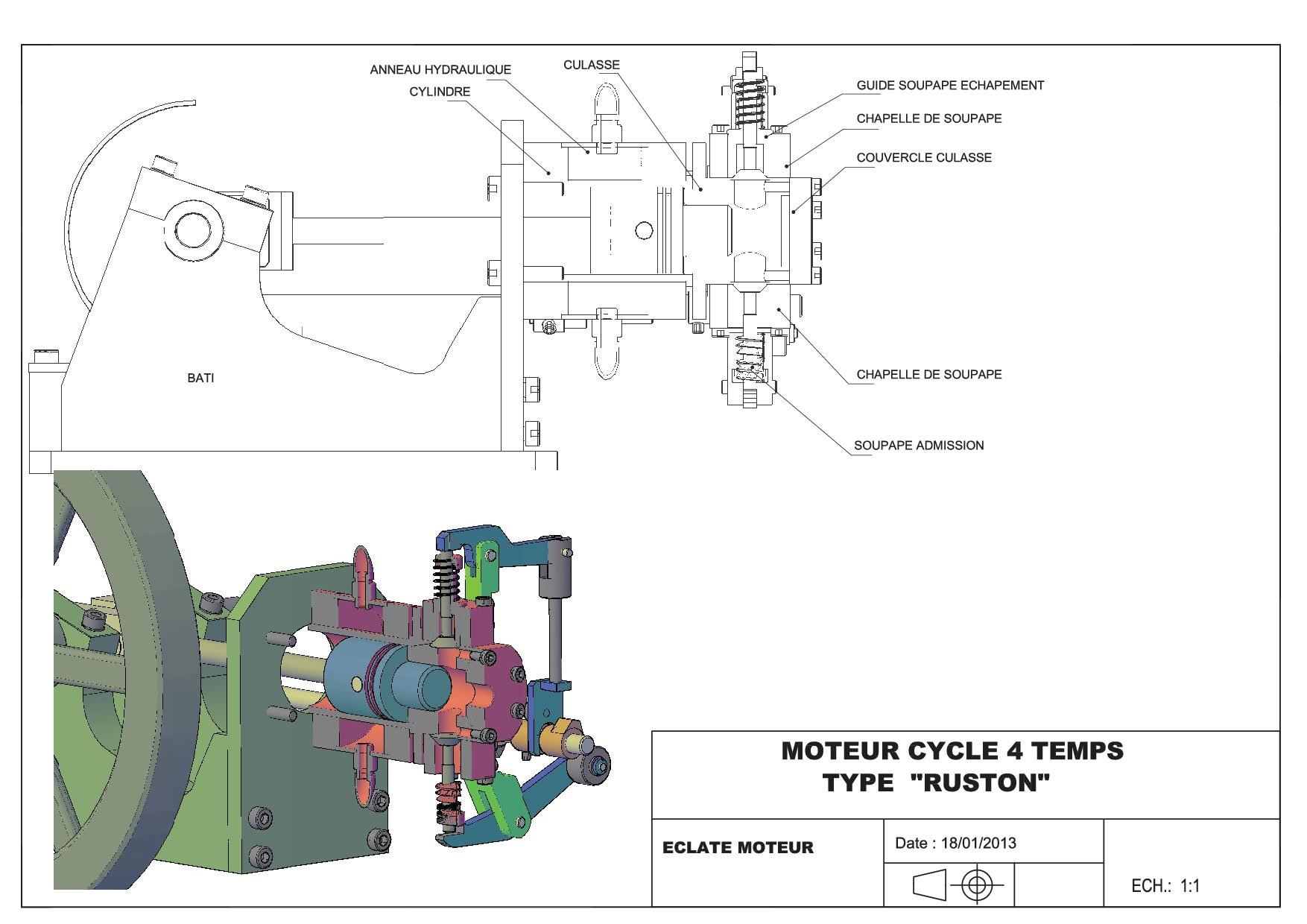

Il me semblait que sur le plan le cylindre était borgne, ce qui ne ressemble pas à ton cylindre.
Ca me rappelle un moteur de Georges Sablier (que je n'ai pas encore fait)
Très joli ce moteur antique, bizarre ce piston à 2 étages, il lui faudrait des segments sur les 2 parties !!!!
Il me semblait que sur le plan le cylindre était borgne, ce qui ne ressemble pas à ton cylindre.
Ca me rappelle un moteur de Georges Sablier (que je n'ai pas encore fait)
François-Marie, not quite a know-it-all
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
- minimotoriste
- Messages : 2198
- Enregistré le : mer. 6 juin 2012 03:54
- Localisation : 82 castelsarrasin
Re: moteur type ruston
Bonsoir Gégé et tout le monde
ça avance bien ,comment as tu fait pour retrouver des cotes (même après un bref passage de l auteur sur "usinages"rien de plus )
Bonne suite .@+++.Henry.
ça avance bien ,comment as tu fait pour retrouver des cotes (même après un bref passage de l auteur sur "usinages"rien de plus )
Bonne suite .@+++.Henry.
Re: moteur type ruston
Curieux ce piston à étage, mais malgré ça, le taux de compression a l'air d'être très bas d'après le plan en coupe.
Un beau moteur en tous cas qui devrait tourner pépère...
Un beau moteur en tous cas qui devrait tourner pépère...
François-Marie, not quite a know-it-all
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
Re: moteur type ruston
Bien l'bonjour;
À l'avis du pif, Gégé a déjà fini le moteur et nous montre que les photos au compte goûte
Toujours aussi beau et bien fait.
À l'avis du pif, Gégé a déjà fini le moteur et nous montre que les photos au compte goûte
Toujours aussi beau et bien fait.
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)
Le flux et le reflux me font marée (Devos)
Re: moteur type ruston
Bonjour,
Comme le note Zéphyrin, qu'est-ce qui justifie ce piston à étages ? Un meilleur guidage du piston dans le cylindre, une meilleure étanchéité ? Qui saura nous éclairer là-dessus ?
Quoi qu'il en soit, très beaux usinages comme toujours sur ce moteur pas si simple avec un joli look ancien. Je ne doute pas de le voir tourner à Looze en juillet (pas comme mon ventilateur !)
Comme le note Zéphyrin, qu'est-ce qui justifie ce piston à étages ? Un meilleur guidage du piston dans le cylindre, une meilleure étanchéité ? Qui saura nous éclairer là-dessus ?
Quoi qu'il en soit, très beaux usinages comme toujours sur ce moteur pas si simple avec un joli look ancien. Je ne doute pas de le voir tourner à Looze en juillet (pas comme mon ventilateur !)
Re: moteur type ruston
j'ai fait les dimensions de pieces à ma guise ,des les premieres,il est un peu plus gros que le plan d'ensembleminimotoriste a écrit :comment as tu fait pour retrouver des cotes (même après un bref passage de l auteur sur "usinages"rien de plus )
ça doit etre pour remplir une partie du volume de la culasse sinon la compression serait faiblestyming a écrit :Comme le note Zéphyrin, qu'est-ce qui justifie ce piston à étages ? Un meilleur guidage du piston dans le cylindre, une meilleure étanchéité ? Qui saura nous éclairer là-dessus ?
- minimotoriste
- Messages : 2198
- Enregistré le : mer. 6 juin 2012 03:54
- Localisation : 82 castelsarrasin
Re: moteur type ruston
Bonjour Gége et tout le monde
Tu sais qu il me tente bien ce moteur
Mais j ai envie de faire le bâti en mécano-soudé pour imiter une fonderie
Bonne suite .@+++.Henry.
Tu sais qu il me tente bien ce moteur
Je vais suivre et attendre que tu l ai mis au point ,il en faut un pour essuyer les plâtresgégé89 a écrit :j'ai fait les dimensions de pieces à ma guise
Mais j ai envie de faire le bâti en mécano-soudé pour imiter une fonderie
Bonne suite .@+++.Henry.
Re: moteur type ruston

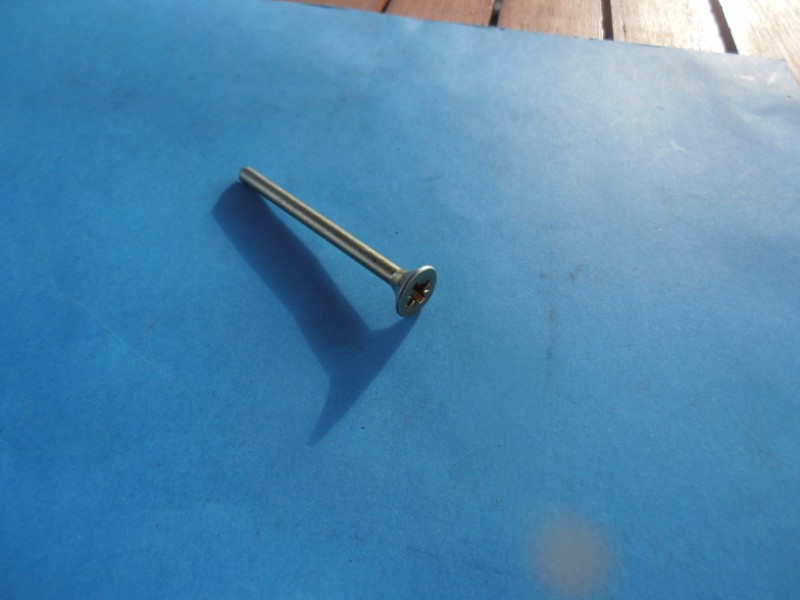

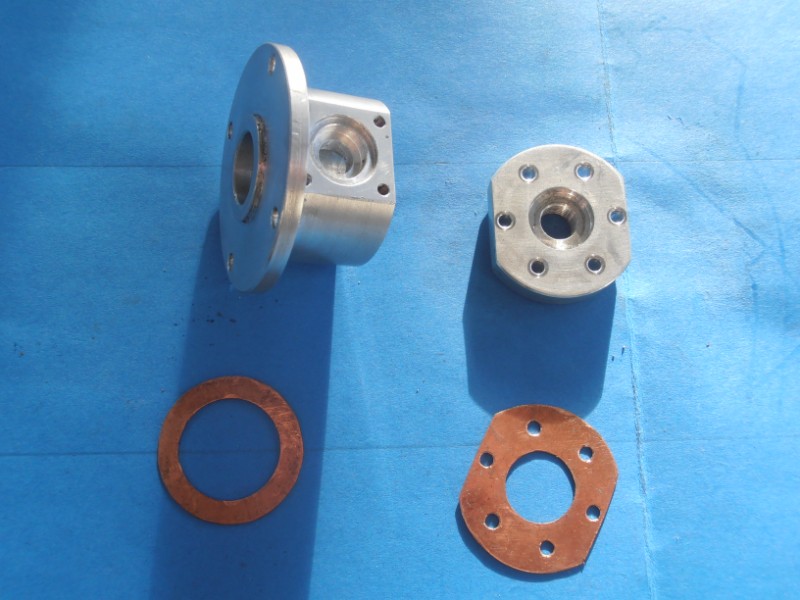

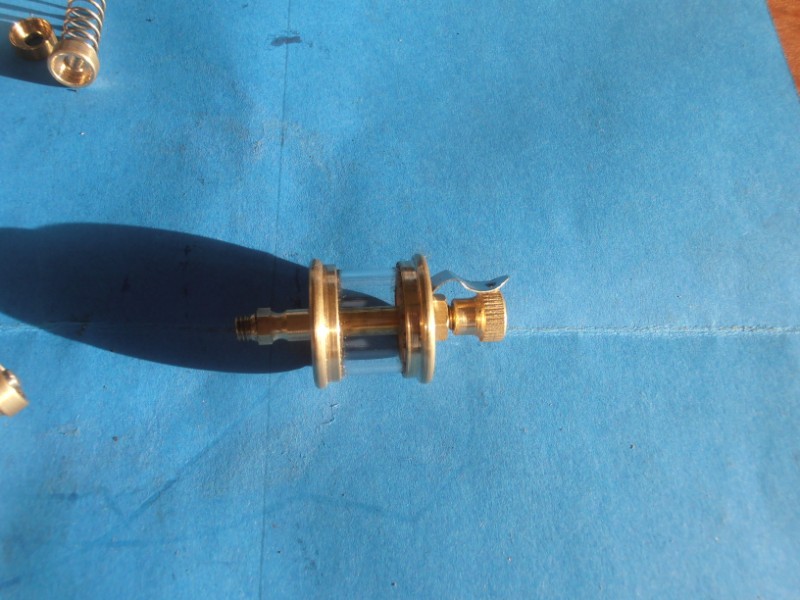

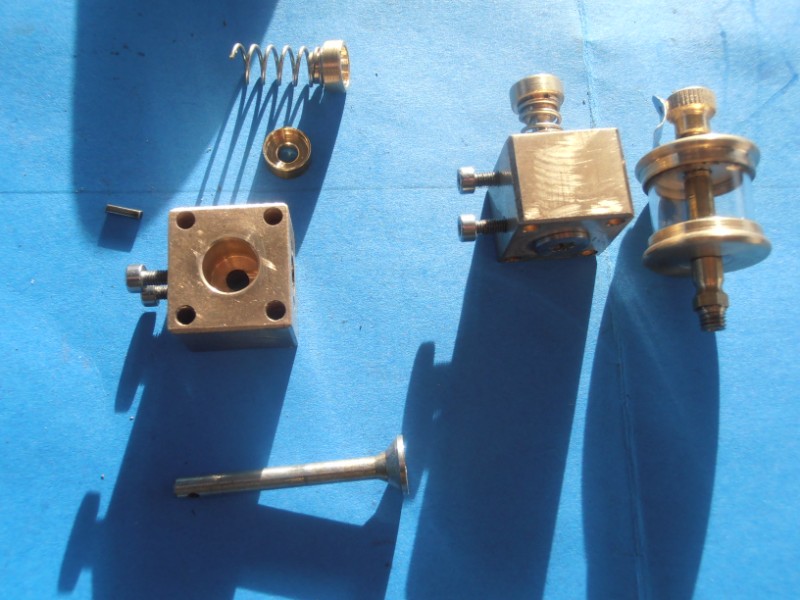

la suite avec les soupapes réalisées a partir d'une vis à bois Ø4 c'est la 1ere fois pour moi,le huileur et les chapelles de soupape.
- paterson
- Messages : 4915
- Enregistré le : ven. 28 mai 2010 23:06
- Localisation : Tournefeuille (31)
- Contact :
Re: moteur type ruston
Au fait Gégé, j'ai vu un clone à toi qui fait le même sur le forum HMEM
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;
