Upshur Horizontal Engine

Message non lu par natalefr »

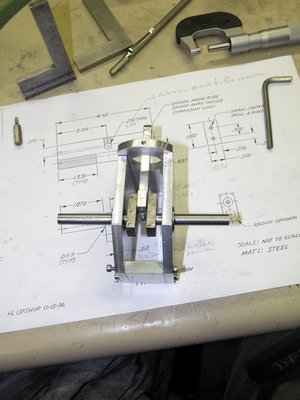

Et c'est parti....
Les dimensions sont en pouces mais les trous sont en métrique, un bon exercice :D
A la place des bagues du vilebrequin je vais mettre deux roulements
Fichiers joints
Natale

Avatar du membre
natalefr
Messages : 308
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: Upshur Horizontal Engine

Message non lu par natalefr »

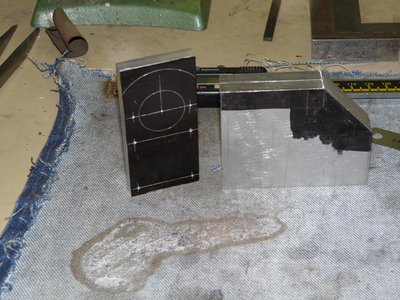

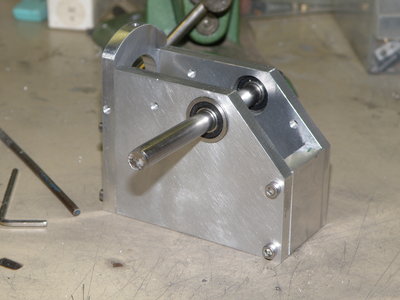

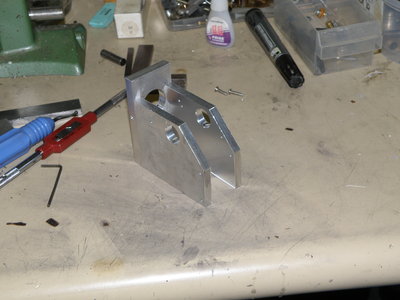

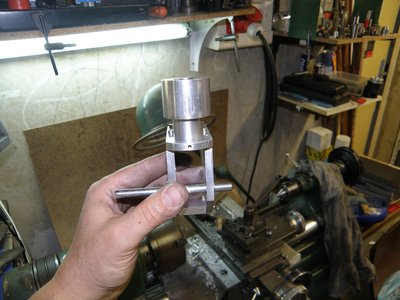

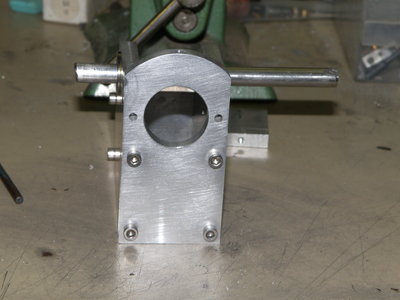

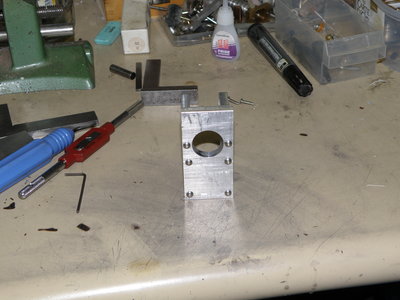

Voila le support avec le roulements est terminé

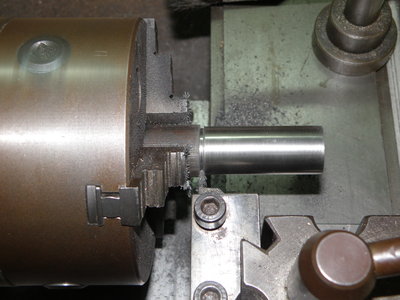

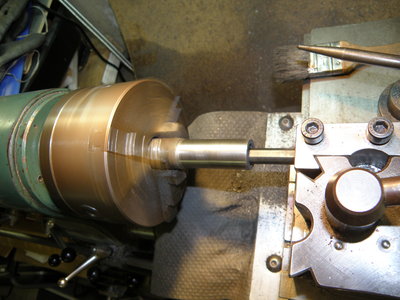

En suivant le cylindre en fonte
Fichiers joints
Natale

Avatar du membre
Malevthi
Administrateur du site
Messages : 4382
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: Upshur Horizontal Engine

Message non lu par Malevthi »

:coucou:
Du beau travail ! TOP
Bonne suite ;-)
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
natalefr
Messages : 308
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: Upshur Horizontal Engine

Message non lu par natalefr »

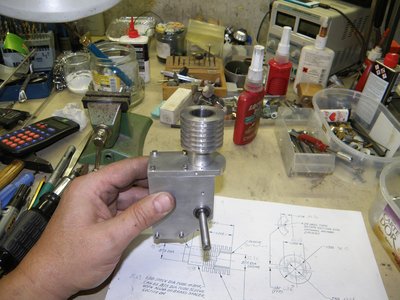

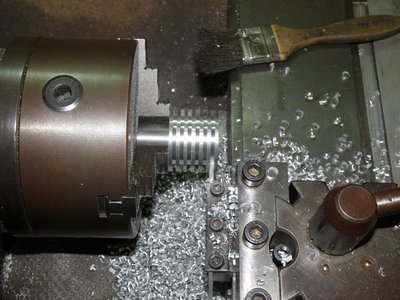

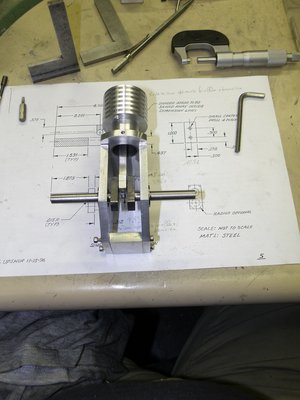

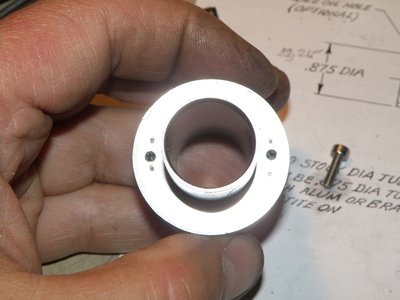

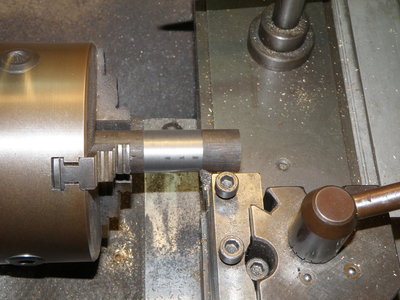

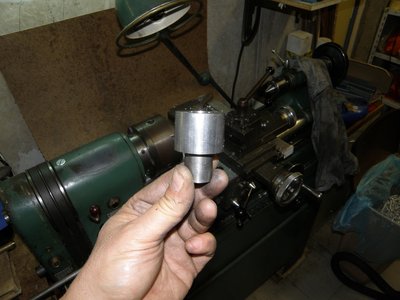

Le groupe cylindre refroidisseur est terminé.

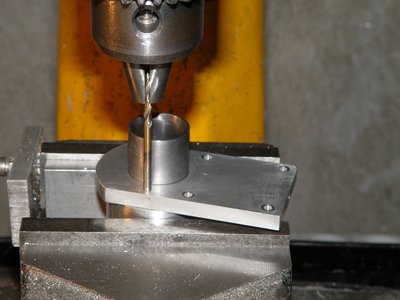

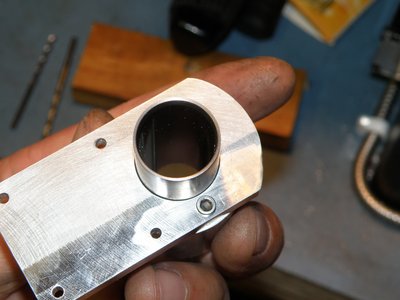

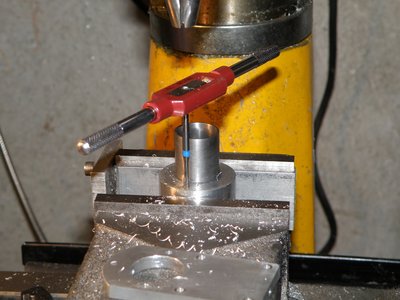

Le p'tit bord sur le cylindre s’encastre sur un chanfrein réalisé sur le refroidisseur. J'ai toujours peur lorsque j'utilise l'outil à tronçonner, des fois les copeaux s'encastrent entre l'outil et la pièce et le désastre est assuré :aie: centrage des trous sur le carter qui supporte le cylindre et voila maintenant on attaque le vilebrequin
Fichiers joints
Natale

Avatar du membre
gégé89
Messages : 2076
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: Upshur Horizontal Engine

Message non lu par gégé89 »

:coucou:
tu as bien bossé TOP ,le piston avec segment ou joint ?

Avatar du membre
natalefr
Messages : 308
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: Upshur Horizontal Engine

Message non lu par natalefr »

Je commence à maîtriser le joint, je continue comme ça, je me lance avec le segment lorsque je vais construire (le prochain moteur) l'Hupshur twin

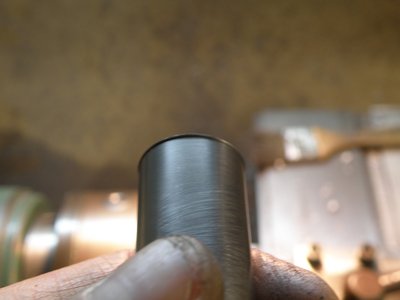

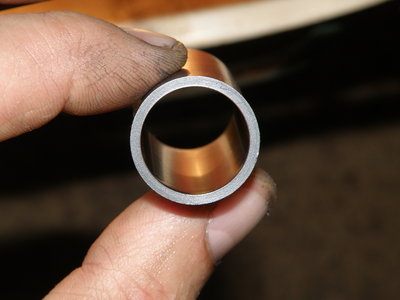

Le cylindre en fonte a été un plaisir à l'usiner et à le roder
Natale

Avatar du membre
Pif
Messages : 2249
Enregistré le : mer. 2 févr. 2011 19:31
Localisation : Cévennes

Re: Upshur Horizontal Engine

Message non lu par Pif »

:D Bien l'bonjour;
:aie: Aurai tons trouve un autre Gégé ?
mdr
TOP
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)

Avatar du membre
Nounours67
Messages : 1252
Enregistré le : mer. 30 déc. 2015 18:43
Localisation : 67400 Illkirch-Graffenstaden

Re: Upshur Horizontal Engine

Message non lu par Nounours67 »

C'est qu'il bosse vite et bien le bestiau! TOP :bravo
Une petite impatience ruine un grand projet (Confucius)
Sept fois mesure, une fois coupe (proverbe russe)
On ne naît pas humain, on le devient (Ievgueni Evtouchenko)
La construction d'une maquette, c'est comme le vélo, quand ça n'avance pas, on tombe

Avatar du membre
natalefr
Messages : 308
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: Upshur Horizontal Engine

Message non lu par natalefr »

Nounours67 a écrit :C'est qu'il bosse vite et bien le bestiau! TOP :bravo
Disons que je cache bien mes conneries :mrgreen:
Natale

Avatar du membre
natalefr
Messages : 308
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: Upshur Horizontal Engine

Message non lu par natalefr »

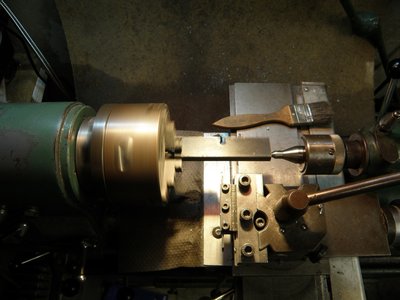

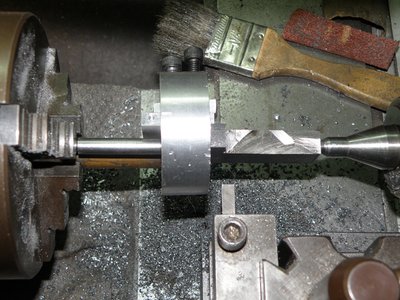

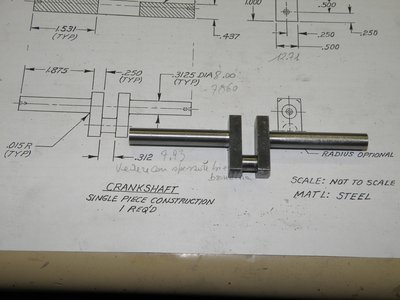

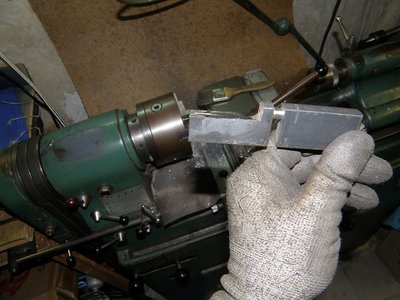

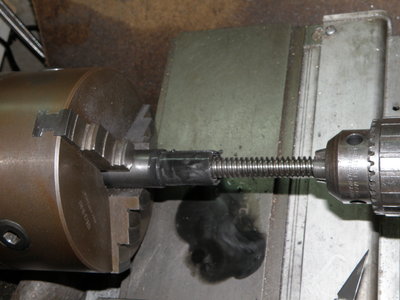

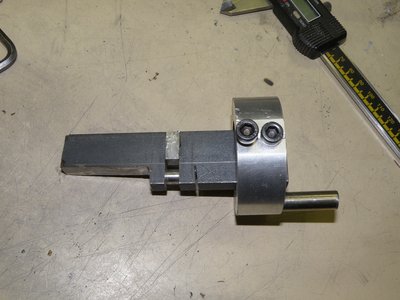

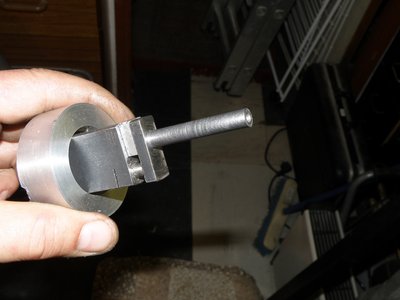

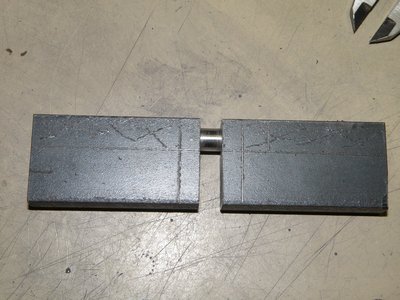

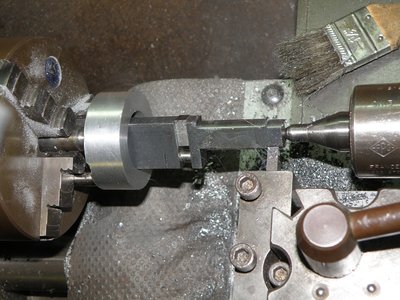

Voila le vilebrequin la bête commence à prendre forme
Faire un vilebrequin n'est pas difficile si on sait comment s'y prendre :D
Fichiers joints
Natale

Avatar du membre
gégé89
Messages : 2076
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: Upshur Horizontal Engine

Message non lu par gégé89 »

:coucou:
pour l'upshur twin il faudra aussi le faire monobloc sinon ça prend du jeu,j'en ai fait l'experience :aie: j'ai du le refaire en 1 piece :roll:

Avatar du membre
natalefr
Messages : 308
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: Upshur Horizontal Engine

Message non lu par natalefr »

J'ai essayé sur mon premier Upshur (le vertical) de le faire goupillé mais il prends vite du jeu je l'ai refait monobloc, pour le Upshur Twin je pense que sera un plaisir maintenant je sais comment faire
Natale

Avatar du membre
jpvap54
Messages : 478
Enregistré le : ven. 24 avr. 2015 23:02
Localisation : 54110 Dombasle

Re: Upshur Horizontal Engine

Message non lu par jpvap54 »

Bonjour à tous !
Bonjour Natalefr ! Beau travail :bravo ça donne envie jump
( Je cache bien mes co-----es ) :o
Moi: je modifie en fonction et j’appelle cela " Un secret de fabrication " mdr
Bonne soirée à tous !

Avatar du membre
minimotoriste
Messages : 1995
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Re: Upshur Horizontal Engine

Message non lu par minimotoriste »

:coucou: Natale et tout le monde
:bravo ça avance bien ,je vois que tu fais le vilebrequin a partir d un méplat comme te l avait suggéré "Zéphyrin" sur ton post précédent viewtopic.php?f=73&t=6049#p71486
natalefr a écrit :de le faire goupillé
,il y a aussi la solution de le faire brasé avec 2 axes traversants dont on va couper la partie centrale quant tout est bien froid et stabilisé ,cela fonctionne très bien il faut surtout être précautionneux lors de la brasure pour ne pas qu elle coule sur les axes
Bonne suite .@+++.Henry.

Avatar du membre
natalefr
Messages : 308
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: Upshur Horizontal Engine

Message non lu par natalefr »

Avec la brasure à l'argent (60% très fluide) la déformation des axes est inévitable, j'avais déjà essayé
Le méplat ou le rond est la meilleure solution, il suffit d'avoir patience et faire des passes raisonnables, moi j'arrive à faire des passes de 1.5mm sur la circonférence
Natale
