moteur Otto Langen

2T,4T, H&M ...
Avatar du membre
natalefr
Messages : 308
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: moteur Otto Langen

Message non lu par natalefr »

Bon à savoir :mrgreen:
Natale

Avatar du membre
minimotoriste
Messages : 1988
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Re: moteur Otto Langen

Message non lu par minimotoriste »

Bonjour Gégé et tout le monde
gégé89 a écrit :comme je le pensais au debut :aie: ou quelque chose m'echappe ?
J étais exactement dans le même résonnement que toi (c est je crois en 2008 que j en ai vu un fonctionner a Caussade) et puis je suis allé sur l toile et j ai trouvé ça : https://sites.google.com/site/wgrenning/home
Pour faire simple on va dire que c est un "avaleur de flamme" (un peu sophistiqué ;-) ) la force entraînante c est la dépression :shock: ,j imagine que le contrôle de l admission de gaz va être coton
Bonne suite et bonne journée .@+++.Henry.

Avatar du membre
Zéphyrin
Messages : 2662
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: moteur Otto Langen

Message non lu par Zéphyrin »

c'est pour ça que c'est un moteur "atmosphérique", comme le moteur Lenoir des débuts, le vrai moteur à 4T d'Otto est venu peu après, un moteur horizontal qui a eu un succès mondial immédiat ...

https://fr.wikipedia.org/wiki/Nikolaus_Otto

Avatar du membre
minimotoriste
Messages : 1988
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Re: moteur Otto Langen

Message non lu par minimotoriste »

:coucou:
Un ami (Michel) du forum TMA ,qui nous suit régulièrement sur notre forum :clin: m a envoyer ce petit message pour éclairer notre lanterne ;-)

C'est bien un moteur de type "atmosphérique" car le travail est fourni par ladite pression.
La (petite) explosion du mélange gazeux ne sert qu'à vaincre le poids du piston et de la tige.
Au cycle suivant, le piston descend sous l'effet :
- de son poids : on peut dire que, aux frottements près, on récupère l'énergie fournie,
- de la poussée de la pression atmosphérique : les gaz de combustion s'étant refroidis dans le cylindre, leur pression est devenue inférieure à la pression atmosphérique et ça, c'est "tout bénèf".
Bien sûr, l'axe est équipé d'une roue libre.
Et bien sûr encore, l'admission des gaz, l'allumage (par transfert de flamme) et la régulation sont assez compliqués.

Bonne après-midi .@+++.Henry.

Avatar du membre
gégé89
Messages : 2062
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: moteur Otto Langen

Message non lu par gégé89 »

:coucou:

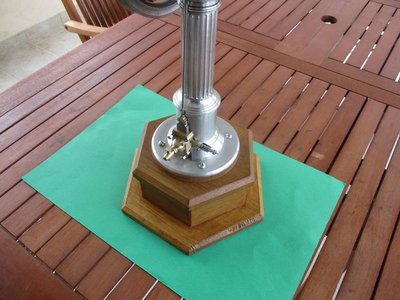

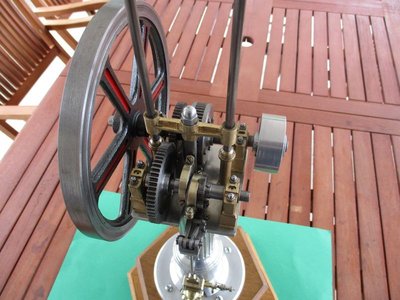

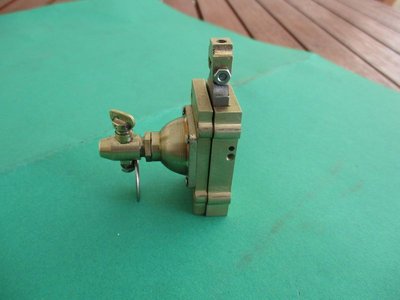

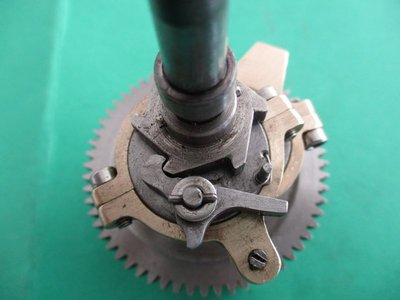

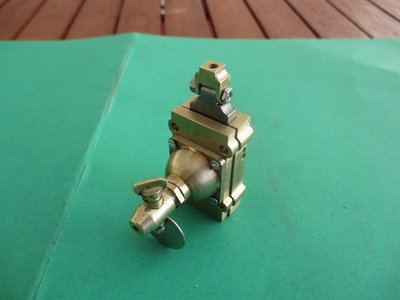

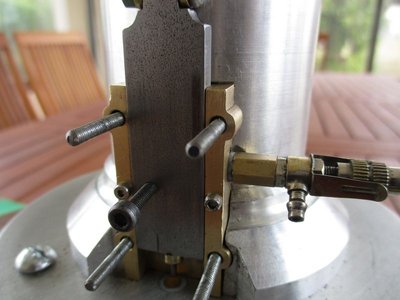

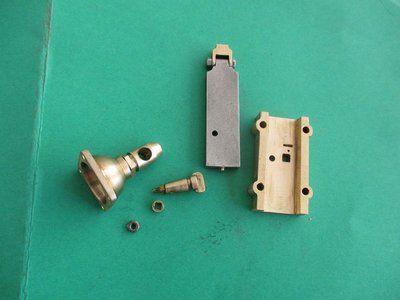

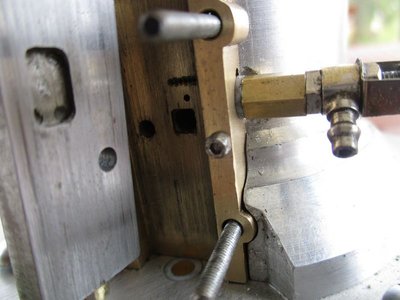

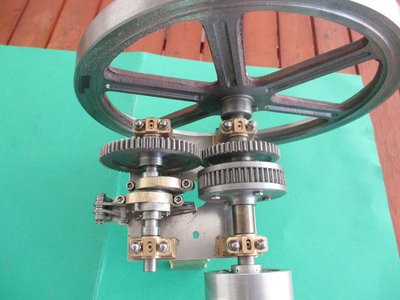

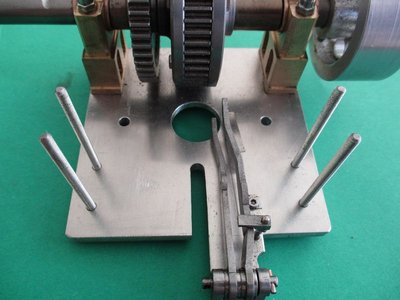

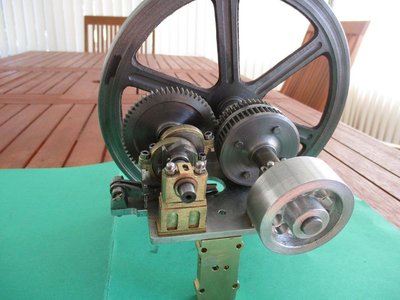

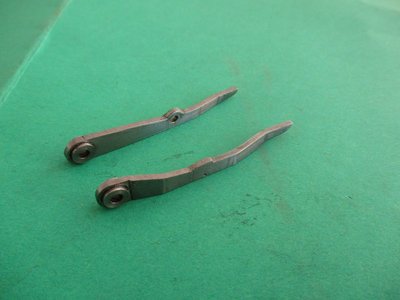

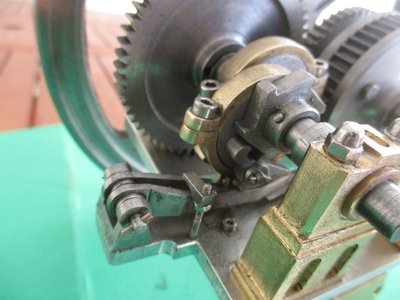

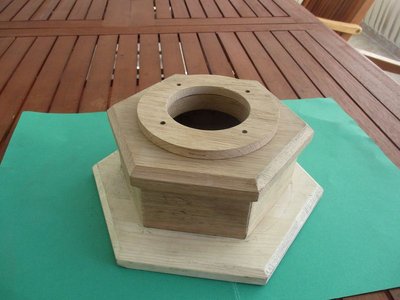

suite de l'aventure..un peu de menuiserie avec l'embase,réalisation des 2 leviers,du cliquet,du systeme d'admission/echappement du gaz ,du volant d'inertie de chez rcmachine
Fichiers joints
IMG_0813 [800x600].JPG
IMG_0812 [800x600].JPG
IMG_0811 [800x600].JPG
IMG_0809 [800x600].JPG
IMG_0808 [800x600].JPG
IMG_0807 [800x600].JPG
IMG_0805 [800x600].JPG
IMG_0803 [800x600].JPG
IMG_0802 [800x600].JPG
IMG_0799 [800x600].JPG

Avatar du membre
natalefr
Messages : 308
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: moteur Otto Langen

Message non lu par natalefr »

cooool toptop
Natale

Avatar du membre
vilbrequin
Messages : 1048
Enregistré le : ven. 7 janv. 2011 23:16
Localisation : Essonne

Re: moteur Otto Langen

Message non lu par vilbrequin »

Quelle boulot TOP je suis en admiration devant ton travail , chapeau bas l'artiste :bravo

Avatar du membre
jacques987
Messages : 1123
Enregistré le : dim. 30 mai 2010 09:06
Site Internet
Localisation : Polynésie française
Contact :

Re: moteur Otto Langen

Message non lu par jacques987 »

Bonsoir Gégé89 et :bravo ,
De la mécanique de précision ou de l'horlogerie et maintenant de l'ébénisterie ...
Un artiste !

Avatar du membre
maximus
Messages : 2310
Enregistré le : sam. 29 mai 2010 08:01
Localisation : 94 Chennevières sur Marne

Re: moteur Otto Langen

Message non lu par maximus »

Bonjour,

J'aime beaucoup la belle mécanique mais aussi le bois bien travaillé. :bravo TOP

Avatar du membre
gégé89
Messages : 2062
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: moteur Otto Langen

Message non lu par gégé89 »

:coucou:

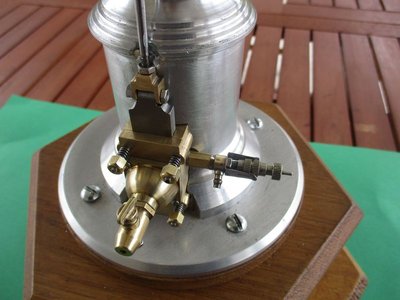

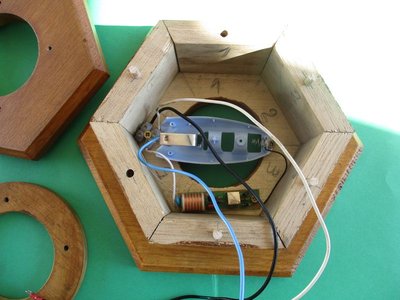

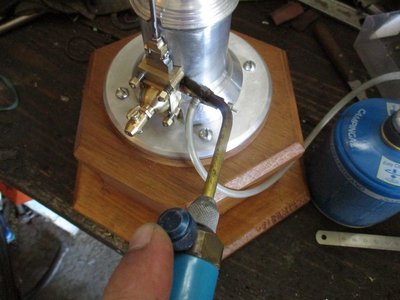

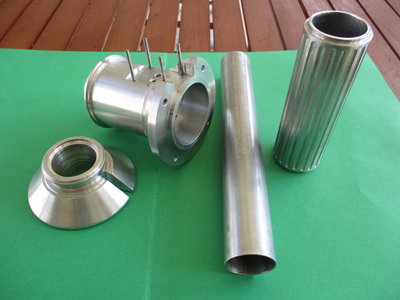

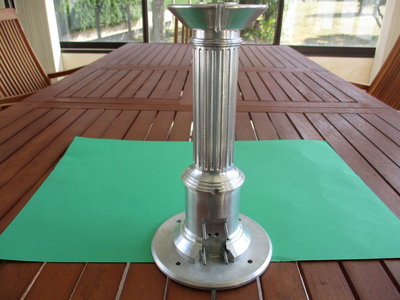

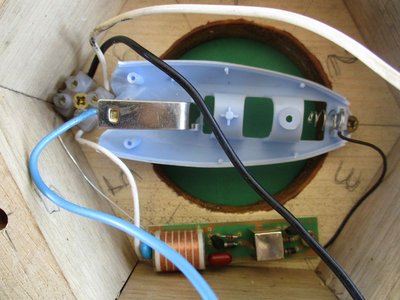

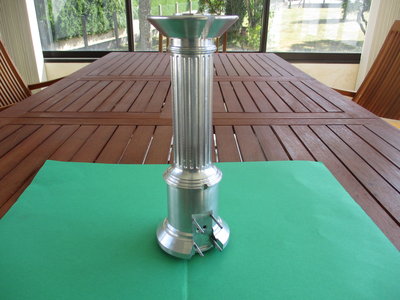

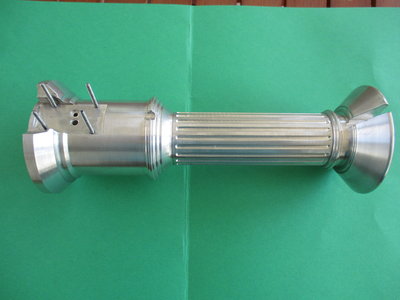

réalisation de la colonne "grecque" en 3 morceaux + 1 tube pour la chemise et du systeme d'allumage a partir d'un allume gaz
Fichiers joints
IMG_0824 [800x600].JPG
IMG_0823 [800x600].JPG
IMG_0822 [800x600].JPG

Avatar du membre
actinos76
Messages : 287
Enregistré le : mer. 23 août 2017 23:07

Re: moteur Otto Langen

Message non lu par actinos76 »

bonsoir,
pour la colonne y'en a qui aurait fait simple...sans fioritures,ben pas gégé!
un truc fonctionnel mais pas forcément compliqué,eh ben non...même la colonne est superbe!
bravo gégé,toujours au top :bravo

Avatar du membre
gégé89
Messages : 2062
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: moteur Otto Langen

Message non lu par gégé89 »

:coucou:

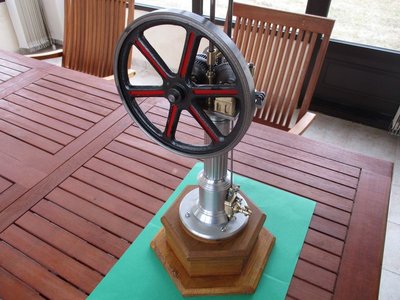

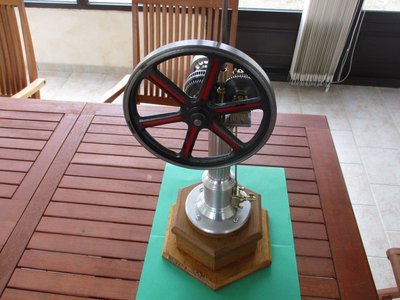

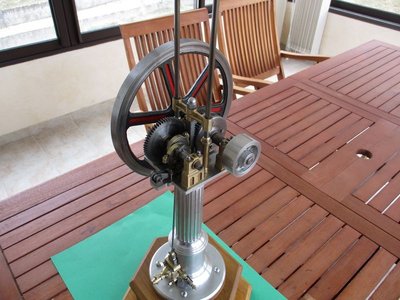

le moteur est terminé et assemblé,evidemment ça ne tourne pas du 1er coup :lol: :aie:
il y a bien des explosions mais la crémaillere ne remonte pas assez haut,je n'arrive pas a determiner si c'est une explosion trop faible ou un effet ventouse qui retient le piston...je ne sais pas comment doit etre calé le tiroir distributeur et l'allumage. :cry:
Fichiers joints
IMG_0833 [800x600].JPG
IMG_0832 [800x600].JPG
IMG_0831 [800x600].JPG
IMG_0830 [800x600].JPG
IMG_0829 [800x600].JPG
IMG_0828 [800x600].JPG
IMG_0827 [800x600].JPG
IMG_0826 [800x600].JPG
IMG_0825 [800x600].JPG

Avatar du membre
minimotoriste
Messages : 1988
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Re: moteur Otto Langen

Message non lu par minimotoriste »

:coucou: Gégé et tout le monde
Je ne vais pas en ajouter une couche il est trop beau ce moteur :bravo (je dirai même qu il donne envie ;-) )
gégé89 a écrit :si c'est une explosion trop faible

Je ne sais pas quel gaz est utilisé dans les pistolets cloueur ,mais il a une sacrée détende , c est peut-être une piste :roll:
Bonne après-midi .@+++.Henry.

Avatar du membre
gégé89
Messages : 2062
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: moteur Otto Langen

Message non lu par gégé89 »

:coucou:

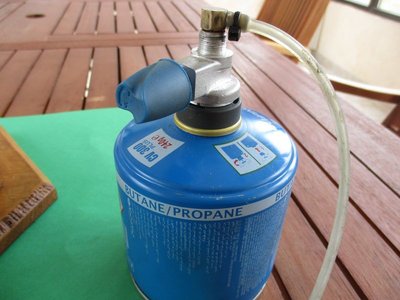

en ajoutant de l'oxygene a l'entrée d'air ça fait boum a chaque tour :D et plus fort TOP il a tourné tout seul quelques tours.le probleme serait donc un manque d'air dans le cylindre :roll:
on m'a aussi conseillé d'essayer avec du propane ,a suivre :-P
Fichiers joints
IMG_0838 [800x600].JPG

Avatar du membre
minimotoriste
Messages : 1988
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Re: moteur Otto Langen

Message non lu par minimotoriste »

:coucou:
Même pas peur Gégé mdr
Cela me rappelle comment on faisait "péter" le chalumeau en fermant simultanément les 2 robinets gna
(juste) un peu plus sérieusement :est ce que l ensemble piston,coulisses..etc entraîne bien le volant par son propre poids?
Amuse-toi bien .Bonne soirée . @+++.Henry.
