Bobine allumage

Message non lu par natalefr »

Quel est la différence entre cette bobine


Et cette bobine

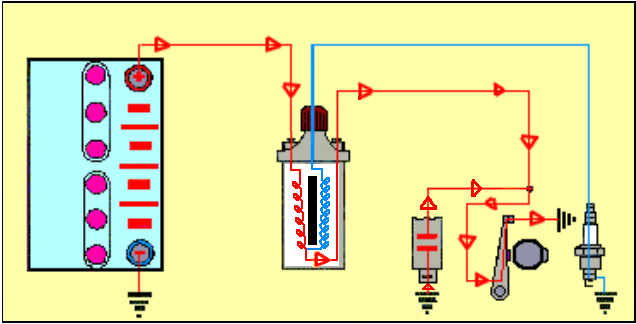

Je pose la question car j'ai la deuxième bobine et lorsque je la branche avec le schéma classique, rien se passe, et la bobine chauffe je pense que c'est une bobine pour allumage électronique ou elle est hs
:MERCI:
Fichiers joints
Natale

Avatar du membre
gégé89
Messages : 2060
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: Bobine allumage

Message non lu par gégé89 »

les 2 sont des bobines electronique,sur le schema le _ de la batterie va a la masse normalement :roll:
Fichiers joints

Avatar du membre
natalefr
Messages : 308
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: Bobine allumage

Message non lu par natalefr »

Merci Gerard
J'ai lu es anciens messages et j'ai vu la bobine qu'il faut
viewtopic.php?f=73&t=5936
Natale

Avatar du membre
Golum
Messages : 7
Enregistré le : mar. 14 août 2018 20:28
Localisation : Hérault 34

Re: Bobine allumage

Message non lu par Golum »

@lut à vous

+1 Bobine électronico . . . c'est au travers du CDI que la coupure se fait , il est plus compliqué de la reproduire manuellement à moins de connaitre sa tension d'alim

https://www.google.fr/search?q=tester+b ... e&ie=UTF-8

test bobine 2 plots => https://www.youtube.com/watch?v=_4s8Vvz4CUg

Avatar du membre
paterson
Messages : 4716
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Contact :

Re: Bobine allumage

Message non lu par paterson »

salutous,

Je ne me suis pas poser de question; j'ai acheté celle-là sur eBay
https://www.ebay.fr/itm/BOBINE-DALLUMAG ... 0815641358
et ça fonctionne du 1er coup. Tu en trouves aussi d'occasion chez des réparateurs de mob

Pour la petite histoire et pour le plaisir "du tout fabriquer", j'ai décidé d'en bobiner une.
Primaire: 150 tr fil 5/10
Secondaire: 15000 tr fil 1/10 (mieux 7/100, mais j'avais pas)
Montage sur le tour d'un compte tour électro avec son capteur ILS + aimant, fab bobine en bakélite avec noyau fer doux.
Et en avant la musique en veillant que la bobine émettrice du fil soit TRES libre sur son axe.
Pour terminer, j'ai fait les terminaisons filaires, et bain de cire.

Tout s'est bien passé, sauf que........
Je ne me suis pas rendu compte que l'ILS réagissait 2 fois au passage de l'aimant :aie: :mur: donc pas d'étincelle HT :nul:
les 7500 tr n'étant pas suffisant.

Je referai un jour .....
Cordiales salutations vaporistes
Roger31 (CAV 1258)
