Vilebrequin

Message non lu par Kajoo78 »

Bonjour,
La construction d'un vilebrequin me semble une opération irréalisable.

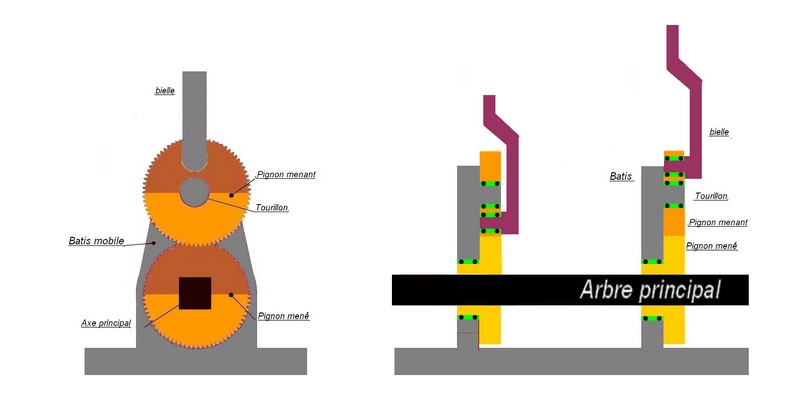

J'ai pensé qu'il était peut-être possible d'utiliser le schéma joint, qui est encore dans mes cordes. Cela me semble plus économique et plus modulaire qu'un vilebrequin forgé ou usiné dans les cas de petites série ou de cylindres multiples.
D'où ma question: Est-ce que les grands champions de l'usinage connaissent ce montage et l'ont testé ?

D'avance merci
Kajoo

Avatar du membre
natalefr
Messages : 308
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: Vilebrequin

Message non lu par natalefr »

Ciao

Tu peux construire un vilebrequin goupillé est vraiment simple, pour le vilebrequin de ton schéma est faisable mais tu te complique la vie avec des engrenages
As tu un tour ?
Natale

Avatar du membre
Zéphyrin
Messages : 2659
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: Vilebrequin

Message non lu par Zéphyrin »

La fabrication d'un vilebrequin est parfaitement réalisable, il suffit de veiller la perpendicularité de l'axe et du maneton !
ni forgeage ni usinage, une bonne perceuse suffit.
Ton pignon supérieur, menant, constitue exactement un vilebrequin entrainé par la bielle dans un mouvement de rotation. Les dents ajoutés sur la couronne entrainent l'arbre mené dans l'autre sens.

Dans ton montage, il te suffit de percer le pignon inférieur pour loger le roulement de la tête de bielle, et bien sur de rallonger la bielle et enlever le pignon supérieur qui ne sert plus à rien. La bielle va entrainer le pignon inférieur et l'arbre; c'est le système bielle vilebrequin.

Avatar du membre
Kajoo78
Messages : 267
Enregistré le : sam. 24 juil. 2010 19:09
Localisation : Region parisienne

Re: Vilebrequin

Message non lu par Kajoo78 »

Tu as tout a fait raison pour un monocylindre, mais quand tu as 4 ou 6 cylindres, il faut considérablement augmenter les cotes donc le poids pour éviter les déformations. L'alignement des paliers intermédiaires pose aussi des problèmes. Dans ma proposition, il n'y a plus ce problème puisque l'arbre est droit, et ainsi on peut rajouter autant de modules que l'on veut très facilement. Par ailleurs j'ai une autre idée en tête dont je ne peux parler ici.
Jacques

Avatar du membre
natalefr
Messages : 308
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: Vilebrequin

Message non lu par natalefr »

Plus on ajoute de mécanique plus on a de frottements, sinon ton système est sympa.... à essayer ;-)
Natale

Avatar du membre
minimotoriste
Messages : 1986
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Re: Vilebrequin

Message non lu par minimotoriste »

Bonsoir Jacques et tout le monde
Je trouve ton système particulièrement intéressant à adapter sur un"Stirling" à déphasage réglable avec un différentiel sur l arbre principal TOP
Bonne cogitation .@+++.Henry.

Avatar du membre
eul pépère
Messages : 322
Enregistré le : lun. 24 sept. 2018 22:19

Re: Vilebrequin

Message non lu par eul pépère »

j'ai vu passer un système où on pouvait accoupler de multiples moteurs mono cylindres pour en faire un multicylindre.
c’était des moteurs oscillants et le maneton était suffisamment long pour s'engrainer dans un disque avec un trou qu'on peut caler comme on veut pour obtenir un fonctionnement sans risque de non redémarrage...
ça peut donner un peu de jeu mais est ce vraiment pire que des engrenages ..?

Avatar du membre
paterson
Messages : 4716
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Contact :

Re: Vilebrequin

Message non lu par paterson »

c'est surement ce petit moteur USE que l'on peut coupler à l'infini TOP
Fichiers joints
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;

Avatar du membre
Kajoo78
Messages : 267
Enregistré le : sam. 24 juil. 2010 19:09
Localisation : Region parisienne

Re: Vilebrequin

Message non lu par Kajoo78 »

Oui, c'est un peu comme sur le dessin de Paterson, sauf que je pensais relier chaque module directement à l'arbre principal comme sur le montage V8 d'une part. D'autre part je pense pouvoir, en dissociant bielle-piston du cylindre qui reste fixe, modifier en marche la cylindrée.

Avatar du membre
minimotoriste
Messages : 1986
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Re: Vilebrequin

Message non lu par minimotoriste »

:coucou:
Kajoo78 a écrit : modifier en marche la cylindrée.
Pour modifier la cylindrée en marche il faut agir soit sur la course du piston ,soit sur la position du cylindre et avec ton système d engrenages je ne vois pas comment?? tu peux développer :MERCI:
Bonne après-midi @+++.Henry.

Avatar du membre
Kajoo78
Messages : 267
Enregistré le : sam. 24 juil. 2010 19:09
Localisation : Region parisienne

Re: Vilebrequin

Message non lu par Kajoo78 »

Salut Henry:
Voici le schéma de principe

Avatar du membre
gégé89
Messages : 2060
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: Vilebrequin

Message non lu par gégé89 »

:coucou:
c'est le taux de compression qui serait variable d'apres ton schéma,pas la cylindrée

Avatar du membre
Malevthi
Administrateur du site
Messages : 4371
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: Vilebrequin

Message non lu par Malevthi »

En effet la course reste à peu près la même (2 x distance axe pignon-maneton). Par contre le volume mort en haut du cylindre va varier ...
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
minimotoriste
Messages : 1986
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Re: Vilebrequin

Message non lu par minimotoriste »

Bonsoir tout le monde
gégé89 a écrit :c'est le taux de compression qui serait variable d'apres ton schéma,pas la cylindrée
Et oui c est bien ce que j avais cru comprendre avant de voir le croquis :clin:
Mais ce sont malgré tout de belles cogitations :bravo
Bonne soire .@+++.Henry.

Avatar du membre
Kajoo78
Messages : 267
Enregistré le : sam. 24 juil. 2010 19:09
Localisation : Region parisienne

Re: Vilebrequin

Message non lu par Kajoo78 »

Salut.
Oui je m'etais trompé, je voulais bien parler du taux ce compression.

J'ai essayé d'interesser quelques professionnels mais le silence des réponses est assourdissant (quand j'en ai eu): ce n'est pas "BANKABLE"

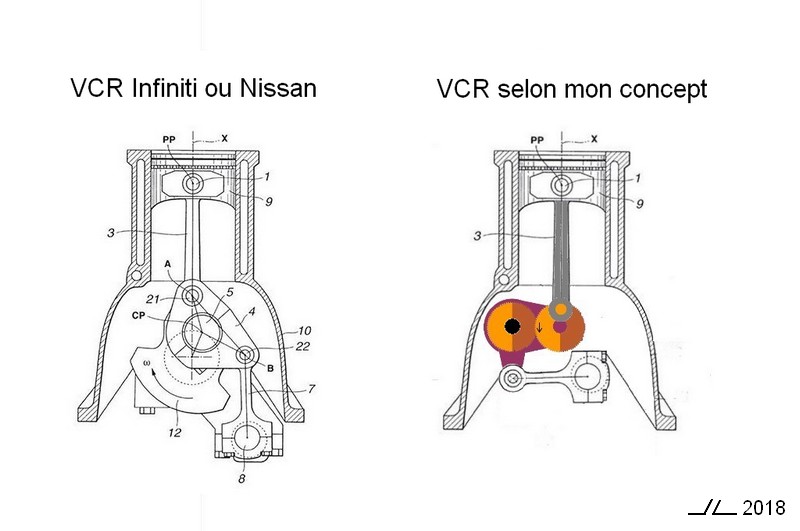

Pour les curieux voici la différence avec un projet très médiatisé actuellement, soit pièces simples standardisées, masses en mouvement alternatif très inferieures, pas de vilebrequin lourd et complexe à fabriquer….

Bonnes cogitations, Jacques dit Kajoo
Fichiers joints
