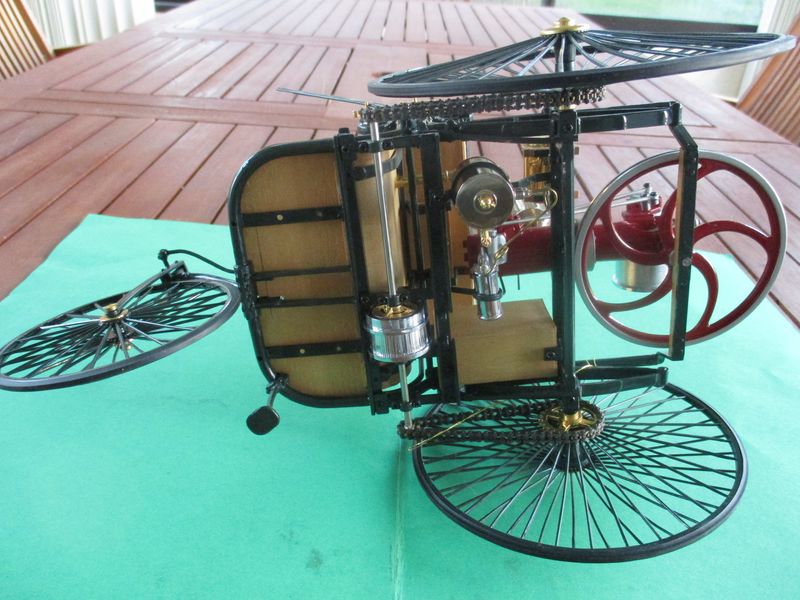

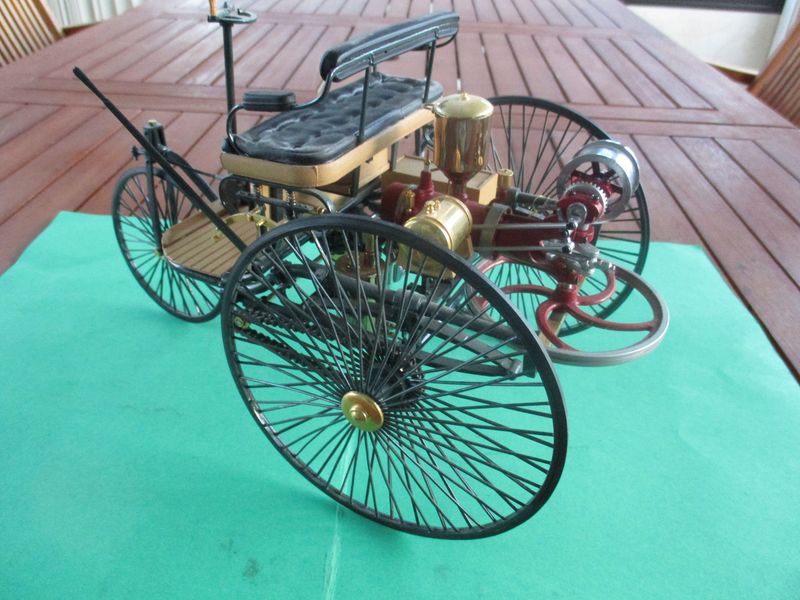

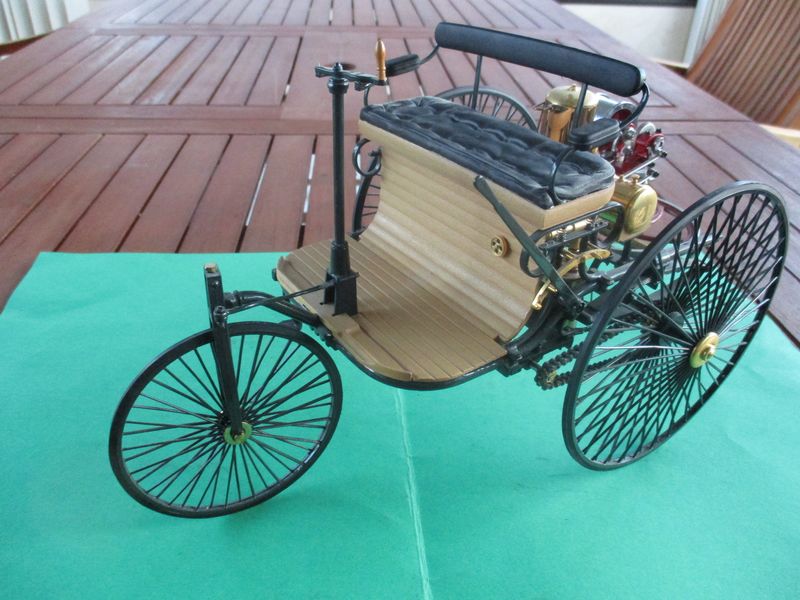

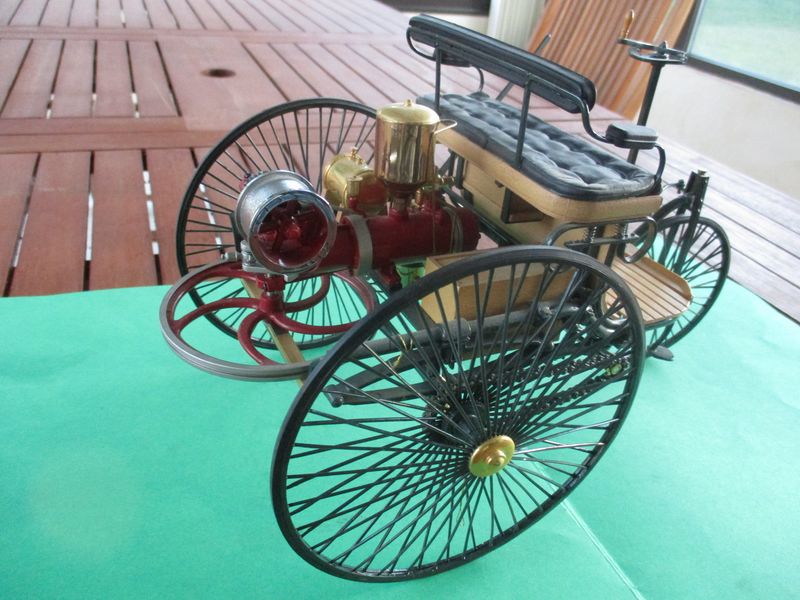

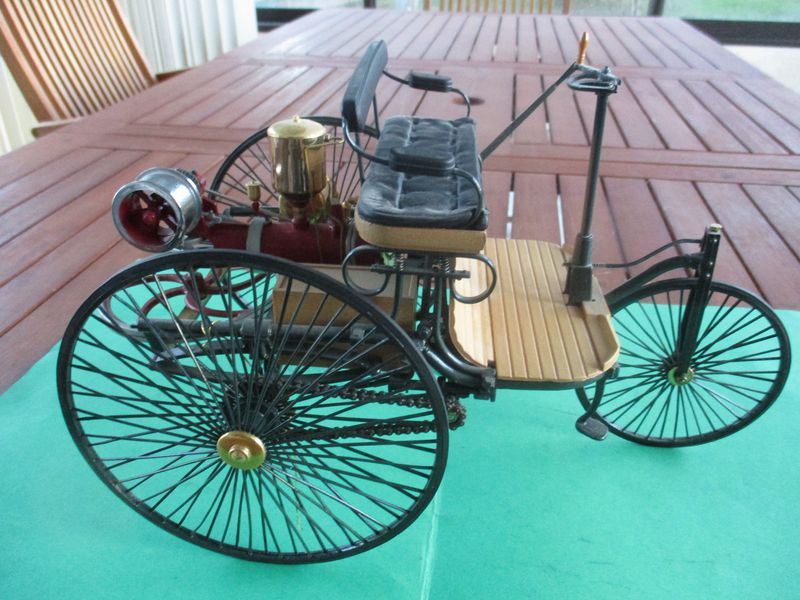

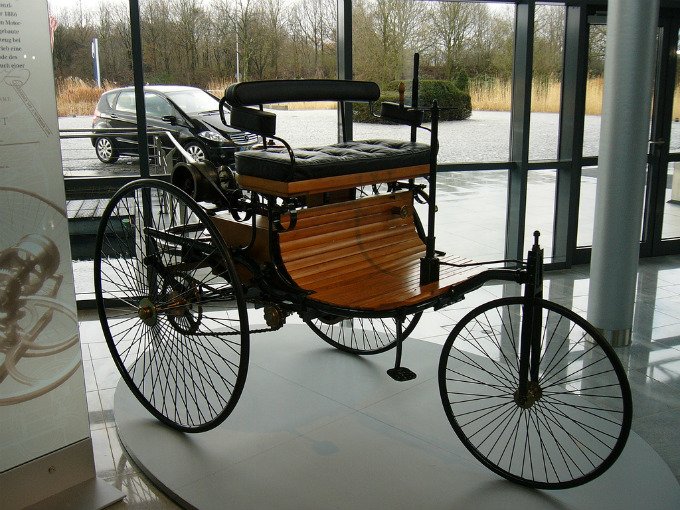

mon projet 2019 avec le moteur qui a équipé la 1ere voiture (tricycle)de karl benz en 1886
https://www.ts-modelldampfmaschinen.de/ ... -benz.html
je ferais aussi le tricycle echelle 1/3,on m'a preté le modele echelle 1/8 assez bien détaillé .
certain l'on déja fait jump https://www.youtube.com/watch?v=htK9JrYNRZ4
Fichiers joints
IMG_1265 [800x600].JPG
IMG_1264 [800x600].JPG
IMG_1263 [800x600].JPG
IMG_1262 [800x600].JPG
IMG_1261 [800x600].JPG

Avatar du membre
actinos76
Messages : 287
Enregistré le : mer. 23 août 2017 23:07

Re: moteur Karl Benz

Message non lu par actinos76 »

c'est très sympa comme projet,et original en plus!
mais par contre ça ne va t'occuper que la première semaine de janvier ça gégé..que va tu faire le reste de l'année? mdr
@+,vincent.

Avatar du membre
minimotoriste
Messages : 1988
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Re: moteur Karl Benz

Message non lu par minimotoriste »

Bonjour Gégé et tou t le monde
gégé89 a écrit :je ferais aussi le tricycle echelle 1/3
Super projet ,cela va faire une sacrée machine ,j imagine juste les personnages de plus de 50 cm ,je vais suivre avec gourmandise "miam" :clin:
Bon Week-end .@+++.Henry.

Avatar du membre
Nounours67
Messages : 1250
Enregistré le : mer. 30 déc. 2015 18:43
Localisation : 67400 Illkirch-Graffenstaden

Re: moteur Karl Benz

Message non lu par Nounours67 »

Salut tous,

j'ai beau inspecter toutes les photos,
je n'ai toujours pas compris l'ensemble de la cinématique de la transmission. :evil:
Avec un schéma ou un plan ? HELP
Une petite impatience ruine un grand projet (Confucius)
Sept fois mesure, une fois coupe (proverbe russe)
On ne naît pas humain, on le devient (Ievgueni Evtouchenko)
La construction d'une maquette, c'est comme le vélo, quand ça n'avance pas, on tombe

Avatar du membre
natalefr
Messages : 308
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: moteur Karl Benz

Message non lu par natalefr »

Nounours67 a écrit :Salut tous,

j'ai beau inspecter toutes les photos,
je n'ai toujours pas compris l'ensemble de la cinématique de la transmission. :evil:
Avec un schéma ou un plan ? HELP
Regarde en plein écran au minute 1:37 du film, tu as une courroie vert, voila la courroie vert entraîne un axe que est relié aux roue par 2 chaines.... au min 2:10 on le voit très bien
Natale

Avatar du membre
berola
Messages : 1591
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: moteur Karl Benz

Message non lu par berola »

Bonjour
De mon coté je n'ai pas bien compris comment s'effectue l'embrayage entre moteur et roues
@+
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre
gégé89
Messages : 2062
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: moteur Karl Benz

Message non lu par gégé89 »

:coucou:
Nounours67 a écrit :Avec un schéma ou un plan ?
on voit encore mieux sur cette animation
https://www.youtube.com/watch?v=jjGSEycX7Ek
la courroie va de la poulie moteur a un boitier differentiel et ensuite les chaines au extremités de l'arbre entrainent les roues,le grand levier agit sur un galet tendeur pour la tension de la courroie.
minimotoriste a écrit :cela va faire une sacrée machine
lg 900
larg~~465
ht 480
Ø roue av 240
roue ar 375
empattement 480

Avatar du membre
berola
Messages : 1591
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: moteur Karl Benz

Message non lu par berola »

D'accord ! merci
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre
Nounours67
Messages : 1250
Enregistré le : mer. 30 déc. 2015 18:43
Localisation : 67400 Illkirch-Graffenstaden

Re: moteur Karl Benz

Message non lu par Nounours67 »

Merci à vous deux,

maintenant tout est clair TOP
Une petite impatience ruine un grand projet (Confucius)
Sept fois mesure, une fois coupe (proverbe russe)
On ne naît pas humain, on le devient (Ievgueni Evtouchenko)
La construction d'une maquette, c'est comme le vélo, quand ça n'avance pas, on tombe

emmanuel
Messages : 90
Enregistré le : lun. 14 nov. 2011 16:52
Localisation : paris

Re: moteur Karl Benz

Message non lu par emmanuel »

Ca c est balaise , bon courage! TOP

Avatar du membre
natalefr
Messages : 308
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: moteur Karl Benz

Message non lu par natalefr »

Voici une vidéo du moteur avec tous les particuliers de la transmission
https://www.youtube.com/watch?v=A8vfboj76Rk

Une mise en route...
https://www.youtube.com/watch?v=E88I8lm6vNc

Et un document historique....
https://www.youtube.com/watch?v=vVTKCcWgUac
Natale

Avatar du membre
gégé89
Messages : 2062
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: moteur Karl Benz

Message non lu par gégé89 »

:coucou:

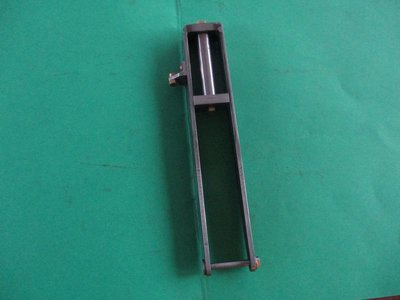

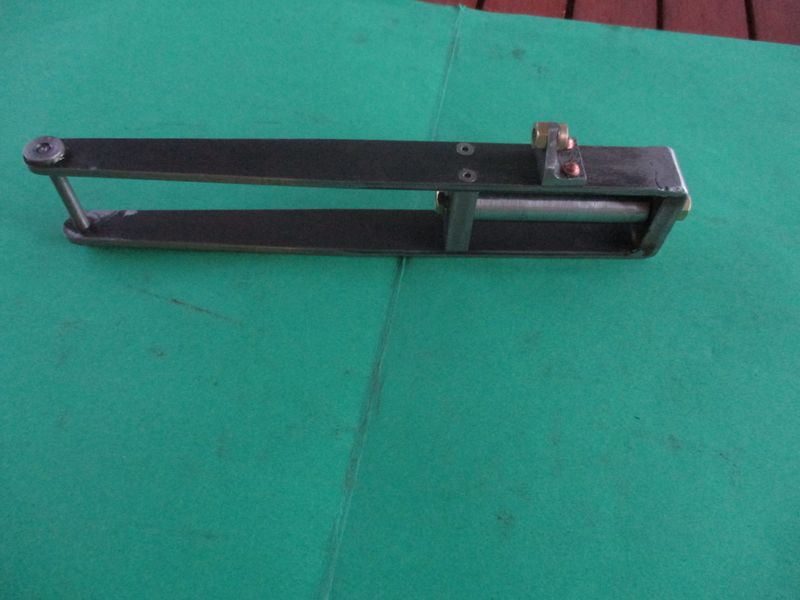

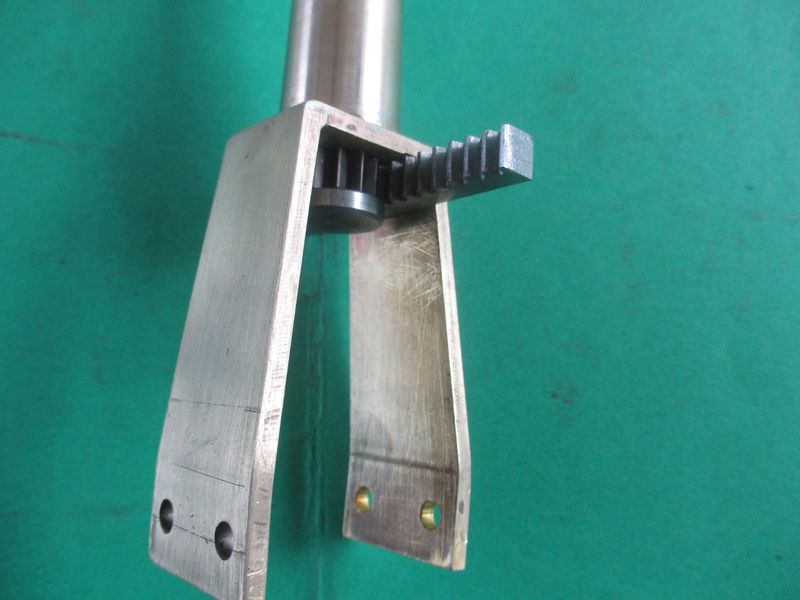

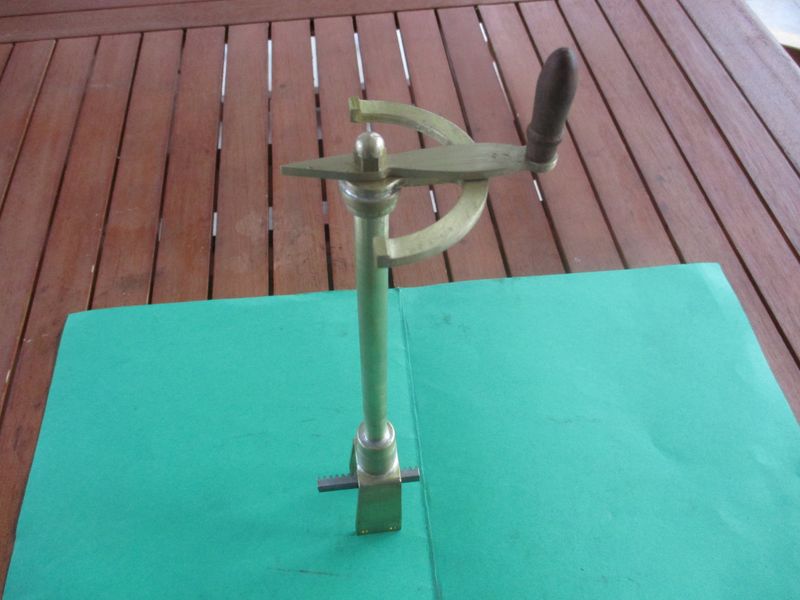

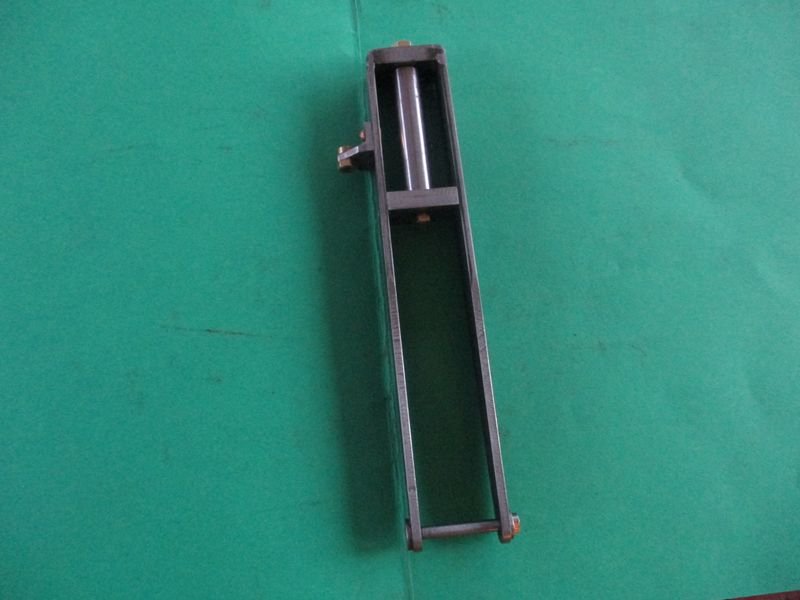

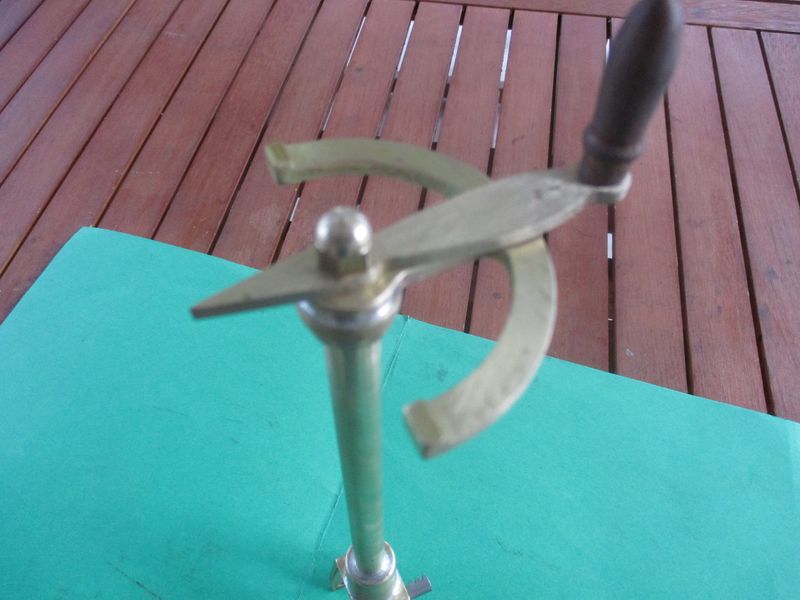

en attendant le moteur ,debut de la voiture avec la colonne de direction et la fourche :-P
Fichiers joints
IMG_1280 [800x600].JPG
IMG_1279 [800x600].JPG
IMG_1268 [800x600].JPG
IMG_1267 [800x600].JPG
IMG_1266 [800x600].JPG

Avatar du membre
natalefr
Messages : 308
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: moteur Karl Benz

Message non lu par natalefr »

Le moteur est un kit ?
Natale

Avatar du membre
gégé89
Messages : 2062
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: moteur Karl Benz

Message non lu par gégé89 »

natalefr a écrit :Le moteur est un kit ?
oui a finir d'usiner ,on peut aussi l'acheter fini mais c'est pas le meme prix 1800€ :aie:

Avatar du membre
minimotoriste
Messages : 1988
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Re: moteur Karl Benz

Message non lu par minimotoriste »

Bonsoir Gégé et tout le monde
gégé89 a écrit :mon projet 2019
2019 c est dans 11 jours mdr ,si j ai bien compris c est comme les enfants tu n y tenais plus mdr
:bravo et bonne suite . @+++.Henry.
