moteur 2 cylindres avec pistons opposés

2T,4T, H&M ...
Avatar du membre

vilbrequin
Messages : 1046
Enregistré le : ven. 7 janv. 2011 23:16
Localisation : Essonne
Âge : 58

Re: moteur 2 cylindres avec pistons opposés

Message non lupar vilbrequin » ven. 7 juin 2019 23:09

Dernier message de la page précédente :

Super TOP , 5 jours pour faire ces pièce tu est un fou furieux des manivelles jump

Avatar du membre

jpvap54
Messages : 462
Enregistré le : ven. 24 avr. 2015 23:02
Localisation : 54110 Dombasle
Âge : 70

Re: moteur 2 cylindres avec pistons opposés

Message non lupar jpvap54 » sam. 8 juin 2019 20:24

Bonjour à tous !
Luky Luck est bien connu pour tirer plus vite que son ombre ! :o
Je crois que l'on peu décerner le titre de Luky Luck de l'usinage à Gégé qui l'a bien mérité :bravo :bravo
car le premier copeau n'est pas encore tombé au sol que la pièce est terminée ! :o jesors
Ceci dit, c'est toujours du très beau travail et un plaisir pour les yeux . Avant que ce soit un plaisir pour
les oreilles quand il tournera ! jump
Bonne soirée à tous !

Avatar du membre

Auteur du sujet
gégé89
Messages : 1998
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 58

Re: moteur 2 cylindres avec pistons opposés

Message non lupar gégé89 » ven. 14 juin 2019 18:14

:coucou:

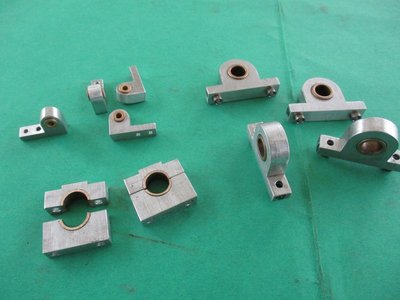

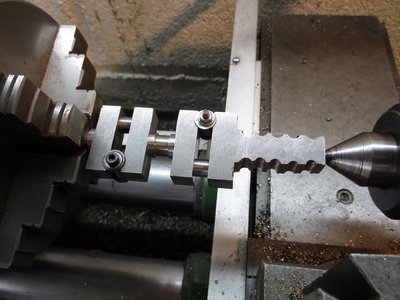

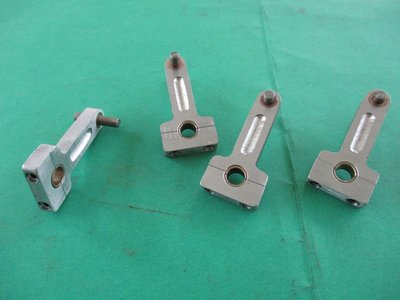

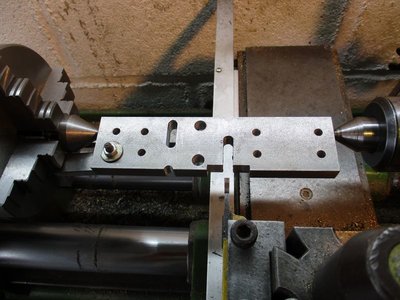

quelques pieces en plus 8-) ,les bielles et les différent paliers ,le tout équipé en bague bronze auto lubrifiante
Fichiers joints
IMG_2042 [800x600].JPG
IMG_2041 [800x600].JPG

Avatar du membre

Auteur du sujet
gégé89
Messages : 1998
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 58

Re: moteur 2 cylindres avec pistons opposés

Message non lupar gégé89 » jeu. 20 juin 2019 18:34

:coucou:

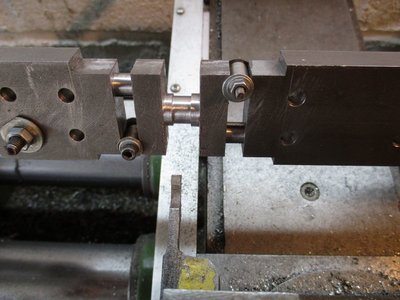

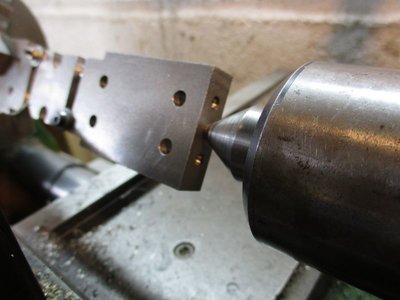

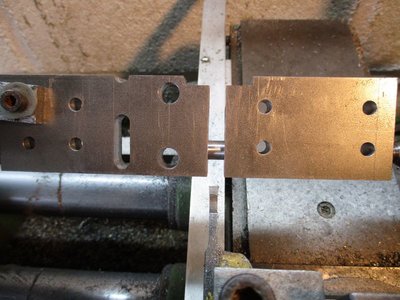

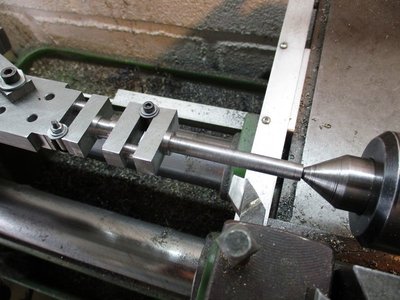

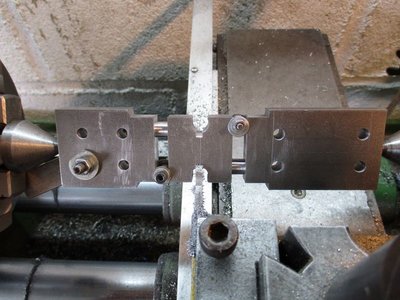

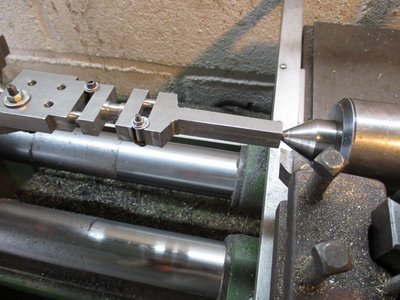

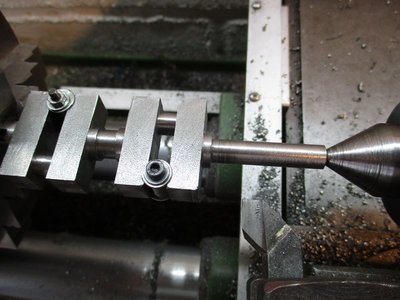

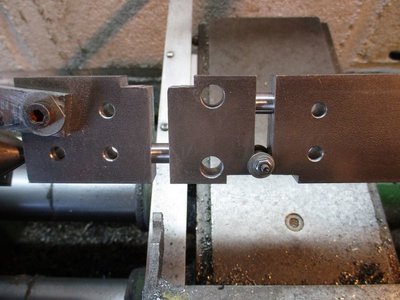

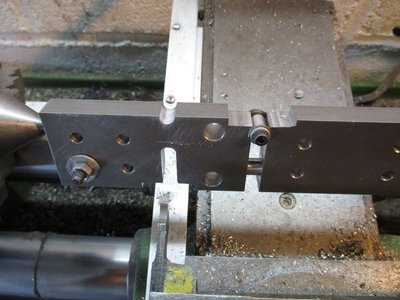

usinage des vilebrequins et pignons distribution
Fichiers joints

Avatar du membre

Auteur du sujet
gégé89
Messages : 1998
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 58

Re: moteur 2 cylindres avec pistons opposés

Message non lupar gégé89 » jeu. 20 juin 2019 18:36

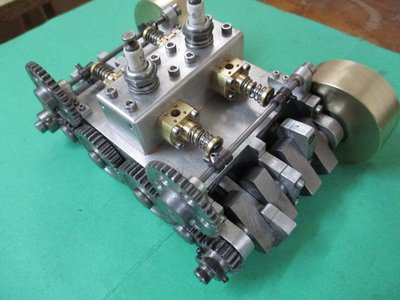

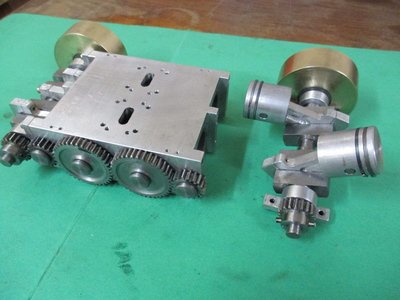

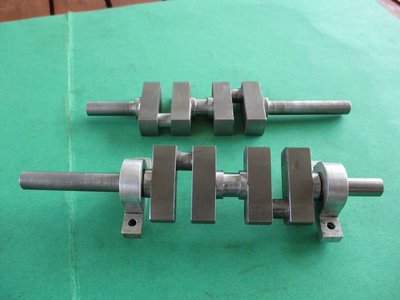

les pieces finies
Fichiers joints
IMG_2080 [800x600].JPG
IMG_2079 [800x600].JPG

Avatar du membre

vilbrequin
Messages : 1046
Enregistré le : ven. 7 janv. 2011 23:16
Localisation : Essonne
Âge : 58

Re: moteur 2 cylindres avec pistons opposés

Message non lupar vilbrequin » jeu. 20 juin 2019 19:03

Super Gégé TOP pour info combien de temps pour usiner le vilbrequin ?

Avatar du membre

Auteur du sujet
gégé89
Messages : 1998
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 58

Re: moteur 2 cylindres avec pistons opposés

Message non lupar gégé89 » ven. 21 juin 2019 18:24

:coucou:
vilbrequin a écrit :pour info combien de temps pour usiner le vilbrequin ?

je ne compte pas les heures,je ne sais pas trop combien...un certain temps :roll:

Avatar du membre

Auteur du sujet
gégé89
Messages : 1998
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 58

Re: moteur 2 cylindres avec pistons opposés

Message non lupar gégé89 » mer. 26 juin 2019 19:14

:coucou:

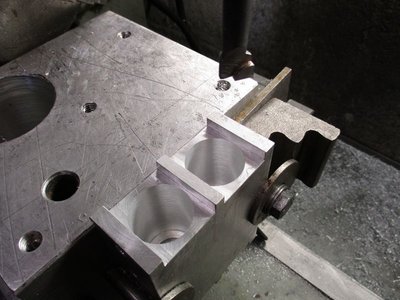

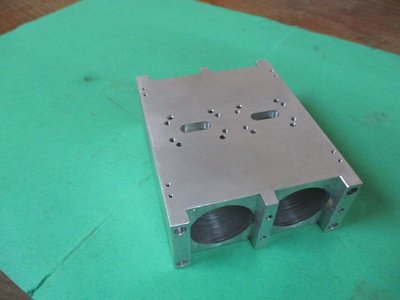

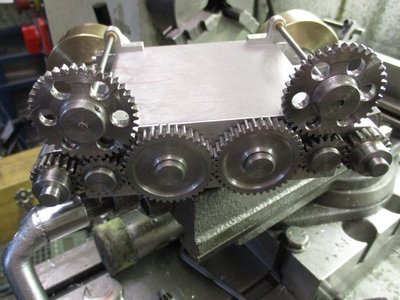

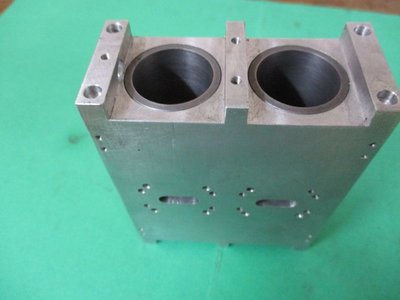

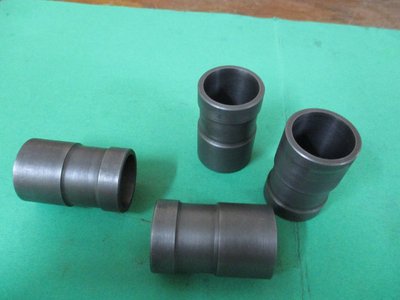

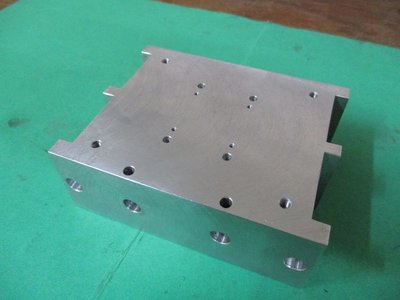

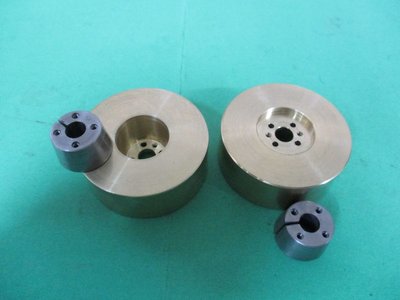

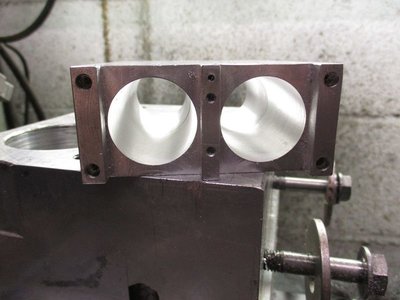

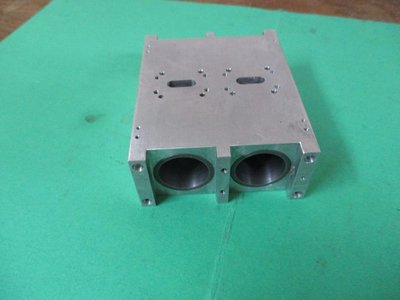

la suite avec les volants,le bloc cylindre,les chemises
Fichiers joints
IMG_2100 [800x600].JPG
IMG_2099 [800x600].JPG
IMG_2098 [800x600].JPG
IMG_2097 [800x600].JPG
IMG_2096 [800x600].JPG
IMG_2095 [800x600].JPG
IMG_2094 [800x600].JPG
IMG_2093 [800x600].JPG
IMG_2086 [800x600].JPG
IMG_2082 [800x600].JPG

Avatar du membre

vilbrequin
Messages : 1046
Enregistré le : ven. 7 janv. 2011 23:16
Localisation : Essonne
Âge : 58

Re: moteur 2 cylindres avec pistons opposés

Message non lupar vilbrequin » mer. 26 juin 2019 20:05

Une affaire rondement mené par une main de maître TOP TOP TOP

Avatar du membre

Auteur du sujet
gégé89
Messages : 1998
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 58

Re: moteur 2 cylindres avec pistons opposés

Message non lupar gégé89 » mar. 2 juil. 2019 18:48

:coucou:

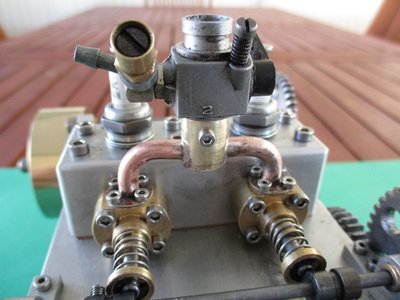

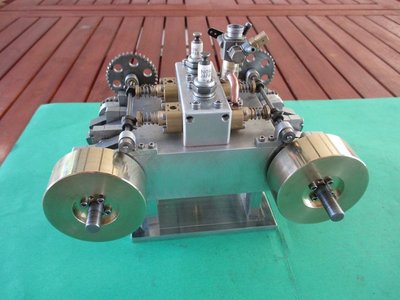

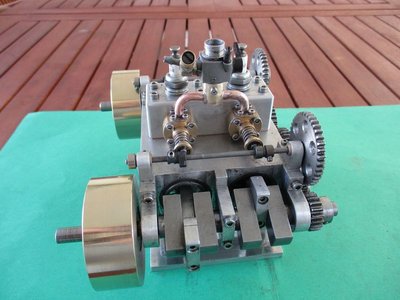

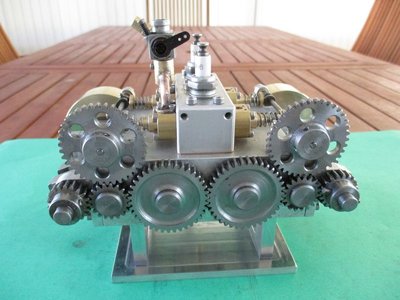

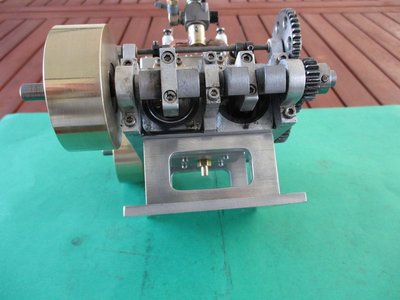

réalisation de la pipe d'admission et assemblage.
Fichiers joints
IMG_2118 [800x600].JPG
IMG_2116 [800x600].JPG
IMG_2115 [800x600].JPG
IMG_2114 [800x600].JPG
IMG_2113 [800x600].JPG
IMG_2111 [800x600].JPG
IMG_2109 [800x600].JPG

Avatar du membre

vilbrequin
Messages : 1046
Enregistré le : ven. 7 janv. 2011 23:16
Localisation : Essonne
Âge : 58

Re: moteur 2 cylindres avec pistons opposés

Message non lupar vilbrequin » mar. 2 juil. 2019 21:05

C'est magnifique Gégé TOP la tu envoie du lourd jump

Avatar du membre

vaperigord
Messages : 106
Enregistré le : jeu. 20 déc. 2018 22:40

Re: moteur 2 cylindres avec pistons opposés

Message non lupar vaperigord » mar. 2 juil. 2019 22:04

:bravo :bravo :bravo :bravo
et dire qu'au début du post il écrivait je vais prendre mon temps !

Avatar du membre

paterson
Messages : 4668
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Âge : 72
Contact :

Re: moteur 2 cylindres avec pistons opposés

Message non lupar paterson » mer. 3 juil. 2019 09:22

salutous,
:bravo Gégé; un moteur qui sort de l'ordinaire TOP

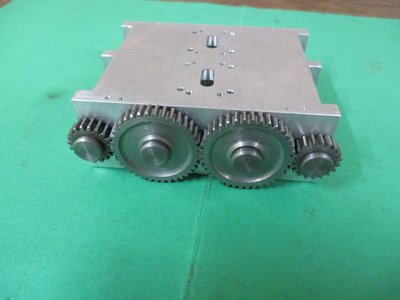

Mais tous ces engrenages ne sont-ils pas un "frein" au rendement du moteur :nul: ?
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;

Avatar du membre

ludique
Messages : 3821
Enregistré le : mar. 6 juil. 2010 22:39
Localisation : Bourges
Âge : 67

Re: moteur 2 cylindres avec pistons opposés

Message non lupar ludique » mer. 3 juil. 2019 13:53

Je pense surtout que cela fragilise la mécanique; pour éviter cela il existe un autre système à double embiellage:


Nullam rem ex nihilo..(Lucrèce)

Avatar du membre

Papeete
Messages : 1194
Enregistré le : sam. 29 mai 2010 04:48
Localisation : Aubagne
Âge : 59

Re: moteur 2 cylindres avec pistons opposés

Message non lupar Papeete » mer. 3 juil. 2019 17:46

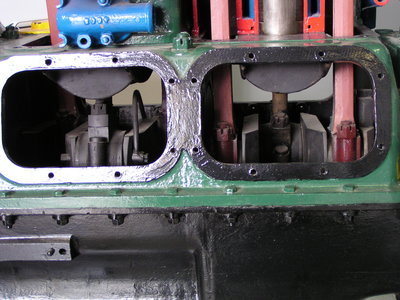

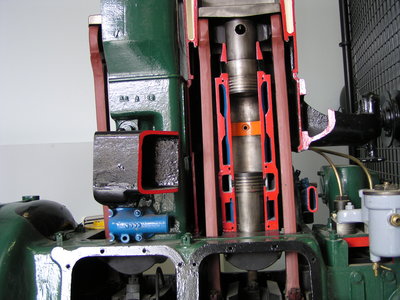

Il existe aussi chez Wartsila le montage bielle / biellette qui a été monté à la SNCF et à la Marine nationale , etc, qui permettait de diminuer la longueur du bâti. UD30 UD33 (UD33 au nombre de 3 sur notre PA le Charles de Gaulle).
DLT04110 bielle 2v 2b.pdf
(173.86 Kio) Téléchargé 48 fois
Au bout du tunnel on voit toujours la lumière.

Avatar du membre

Auteur du sujet
gégé89
Messages : 1998
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 58

Re: moteur 2 cylindres avec pistons opposés

Message non lupar gégé89 » ven. 5 juil. 2019 18:38

:coucou:

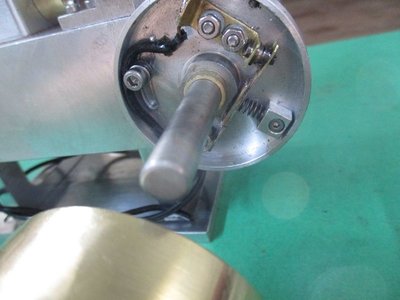

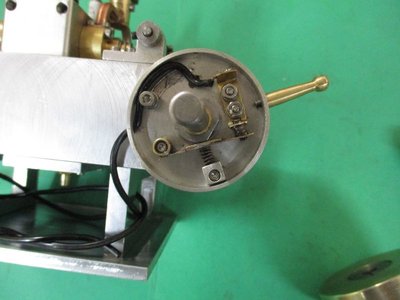

réalisation de l'allumage par rupteur et une came a 2 méplats,avance réglable manuellement
Fichiers joints
IMG_2121 [800x600].JPG
IMG_2120 [800x600].JPG
IMG_2119 [800x600].JPG
