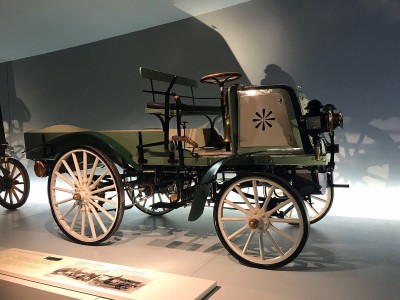

départ d'un nouveau projet avec ce camion daimler qui sera motorisé j'espère avec un moteur essence
j'avais trouvé les plans ou l'auteur écrivait avoir possédé les photos et les cotes mais a la réception j'ai déchanté , construction avec matériaux de récup chassis avec u alu nombreuses vis plates apparentes jantes dans du pvc plomberie rayons en nylon ect cotes pas respecté bref un truc moche j'ai pensé abandonner mais j'ai trouvé pas mal de photos et j'ai décidé de me lancer en me servant des photos ca ne sera pas pire
il
sera a l'échelle 1/8 environ

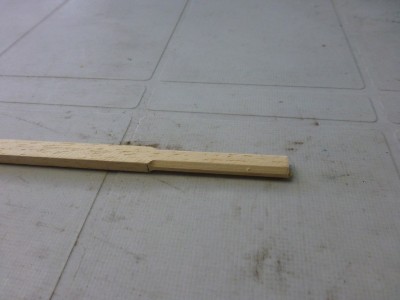

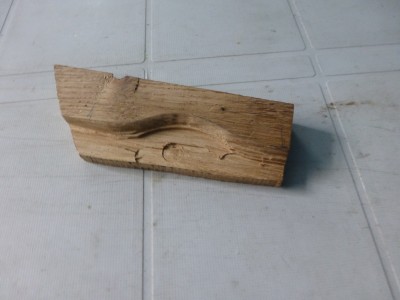

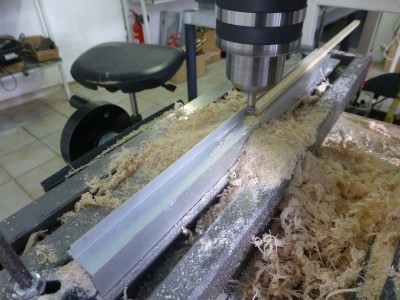

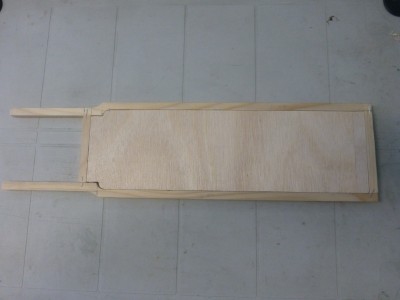

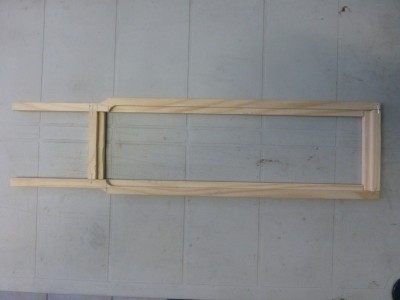

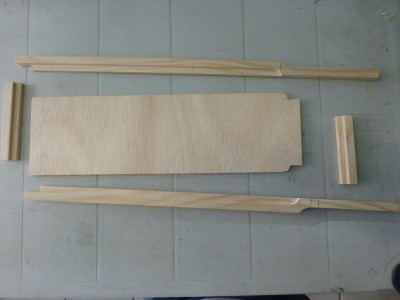

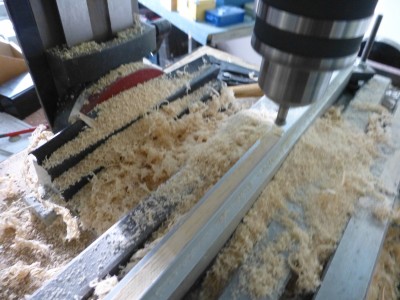

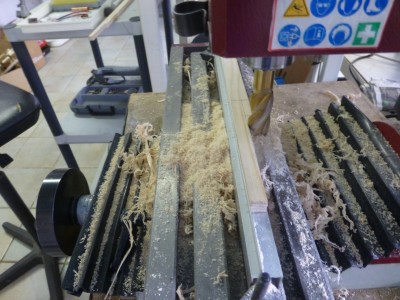

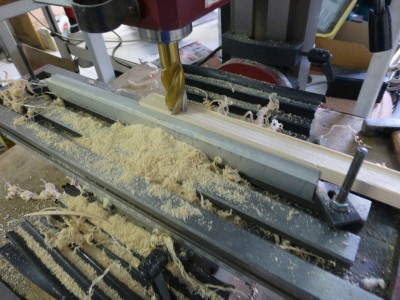

on commence par le chassis en bois comme l'original

[minimotoriste]

Bonjour "vaperigord" et tout le monde
Joli projet et bon début ,je vais suivre (et pas en silence ) J'aime bien usiner du bois avec des machines et outils pour le métal ,mais où est l'aspirateur
Bonne suite et bonne journée .@+++.Henry.

[vaperigord]

'aime bien usiner du bois avec des machines et outils pour le métal ,mais où est l'aspirateur
rassure toi il n'est pas loin

[Malevthi]

Le résultat sera sans doute à la hauteur de tes œuvres précédentes.

[Malevthi]

La sciure a le défaut de sécher les machines-outils. J'essaie d'aspirer en même temps que j'usine du bois.

[vaperigord]

La sciure à le défaut de sécher les machines-outils.
si elle ne sèche que les machines et pas l'usineur

[vaperigord]

on continue avec les roues en bois comme l'original une première pour moi les roues style charrette

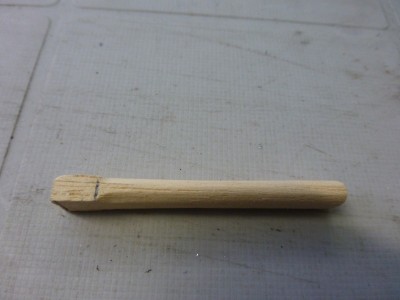

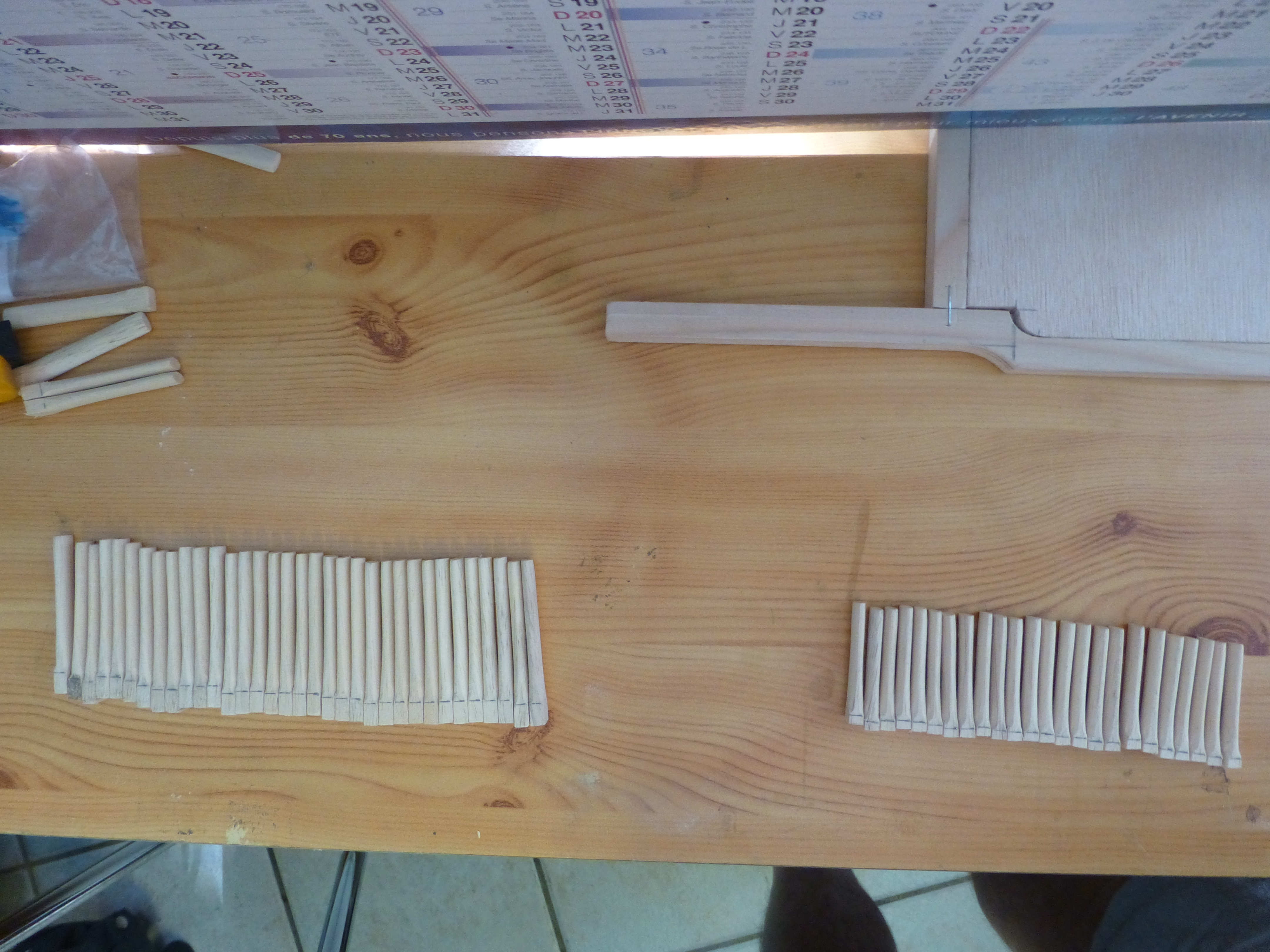

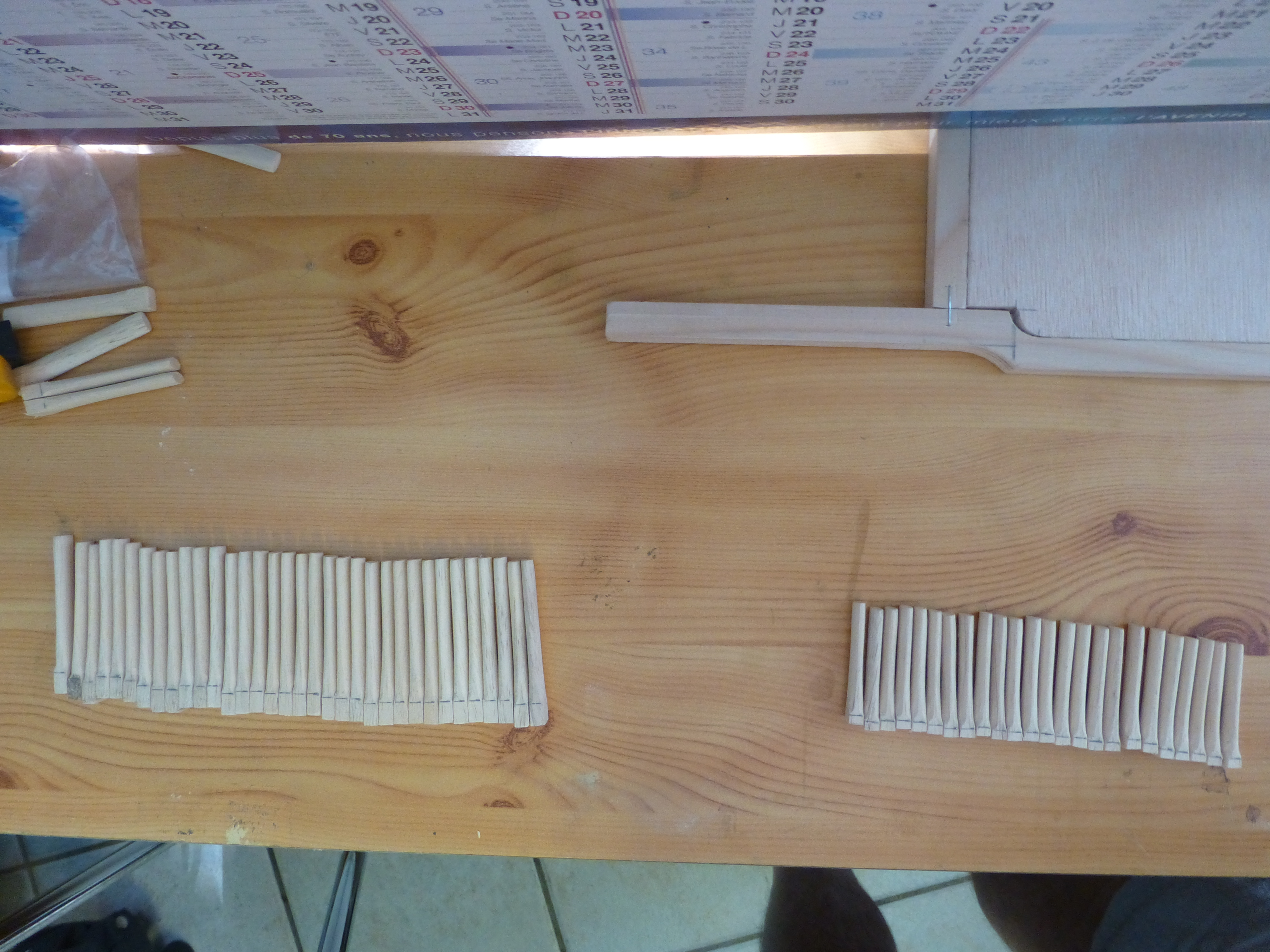

début par les rayons 16 par roue ar 12 par roue av

[vaperigord]

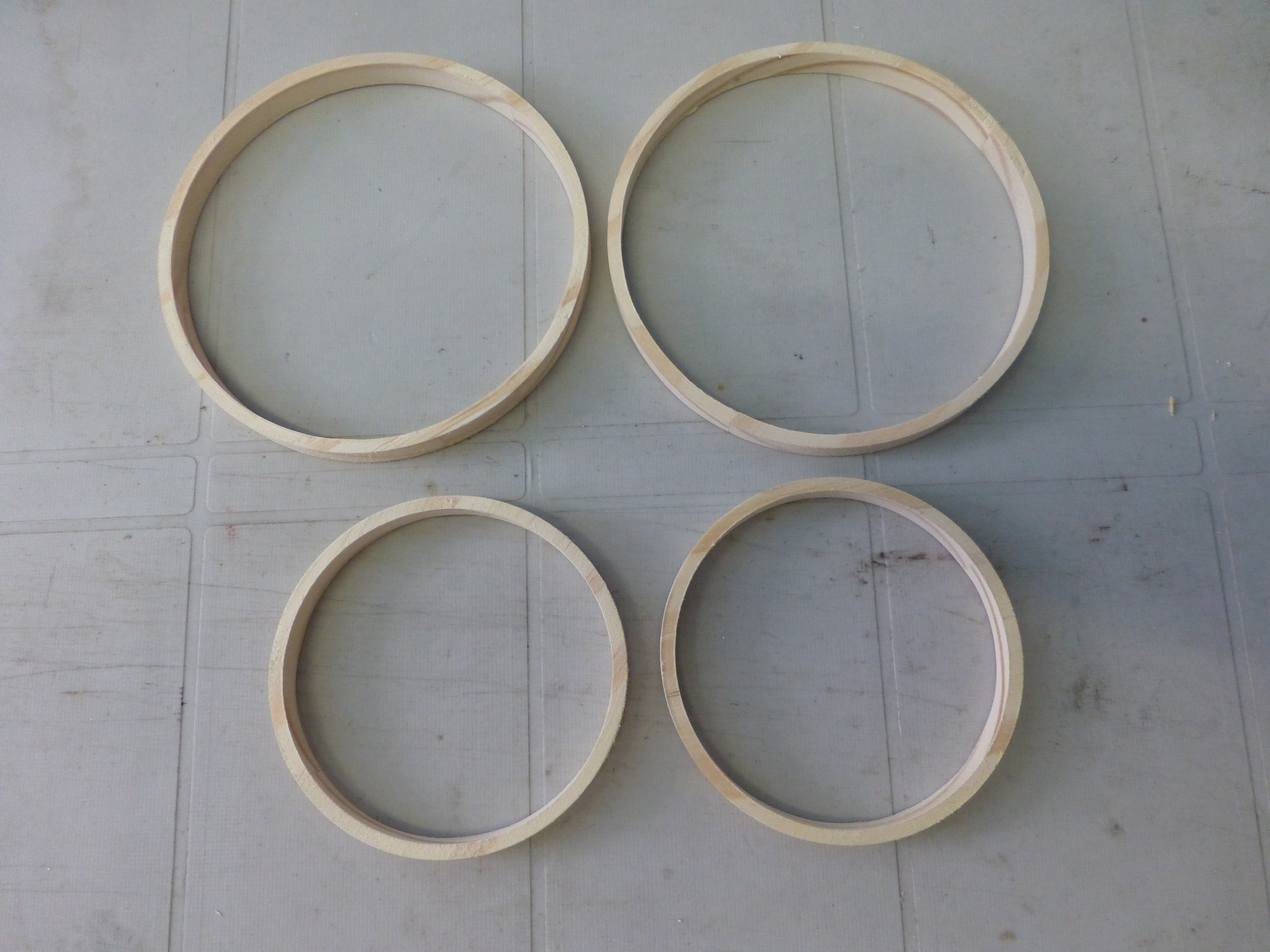

suite des roues avec les jantes

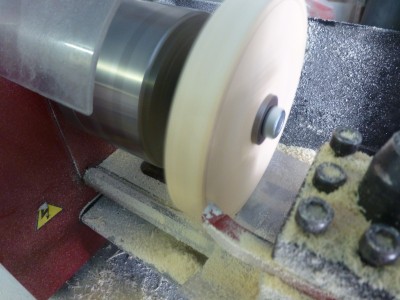

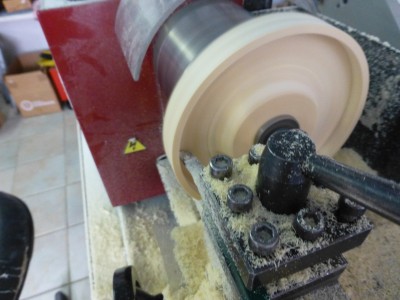

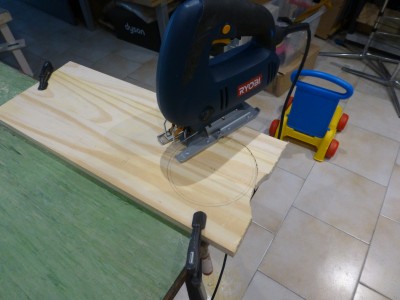

découpe extérieur a la scie sauteuse dans planche , perçage au centre puis finition extérieure et reprise pour l'intérieur ,la méthode n'est peut être pas la bonne ? mais le résultat est correct

[vaperigord]

on continue les roues

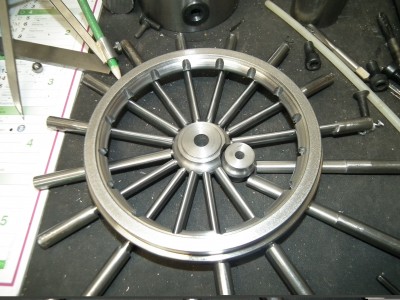

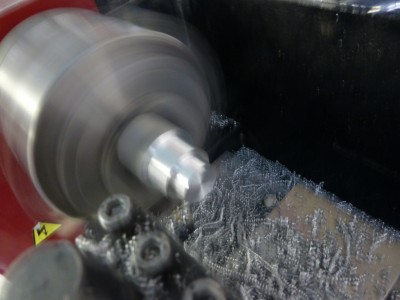

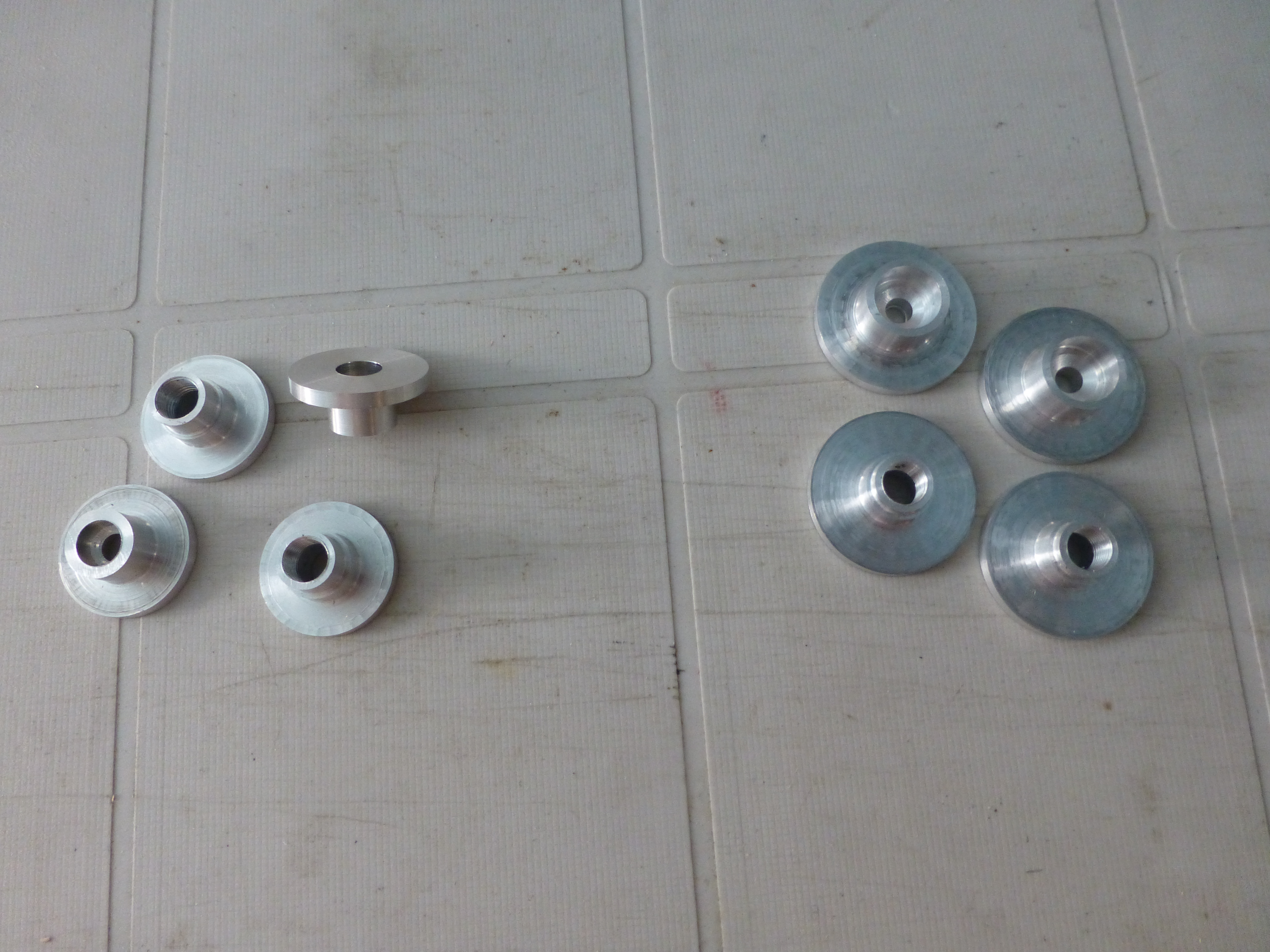

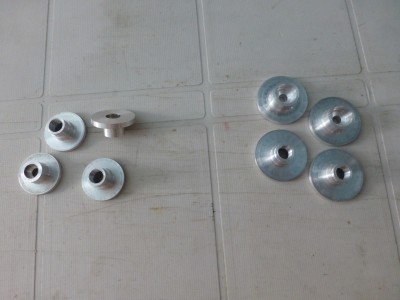

usinage des moyeux en deux parties

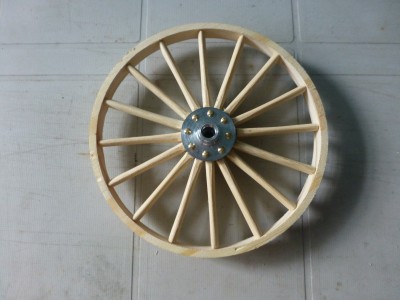

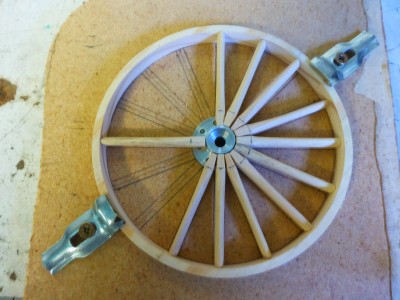

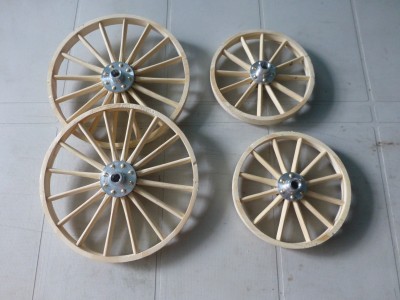

montage définitif , les rayons sont collés a l'araldite sur les demis moyeux puis serré avec le second demi moyeu avec des vis tête rivets , l'extérieur est cloué avec des mini clous

[VALTO81]

Bonjour à tous .

Joli travail tout en finesse comme j'aime, félicitations .

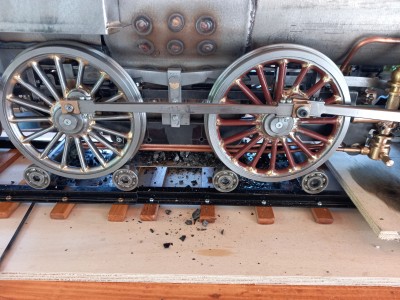

Ça me rappelle quand j'ai fait les roues de ma loco en 5 pouces .

a+
Christian

[vaperigord]

Ça me rappelle quand j'ai fait les roues de ma loco en 5 pouces .
oui la aussi c'est du travail minutieux de précision

[vaperigord]

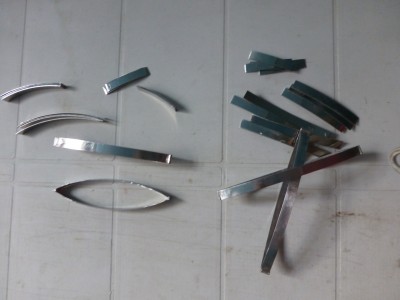

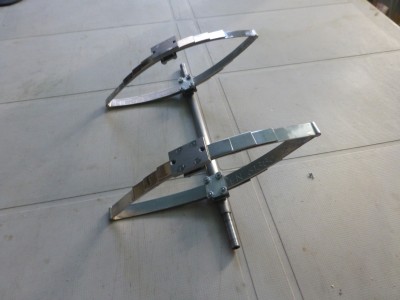

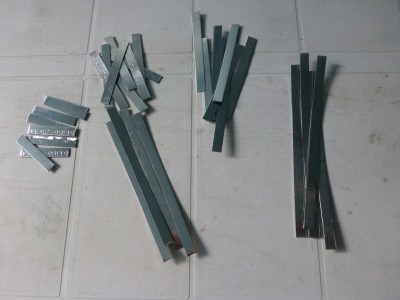

découpe des lames de suspension dans du feuillard inox

[vaperigord]

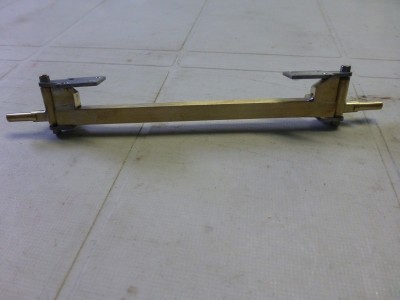

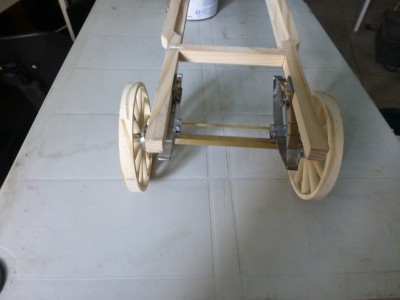

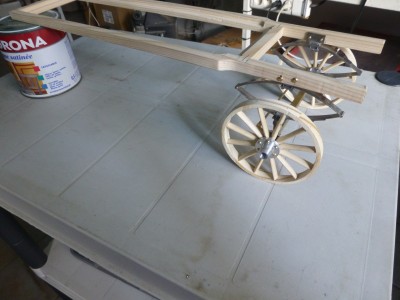

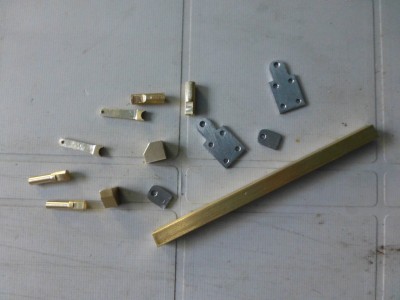

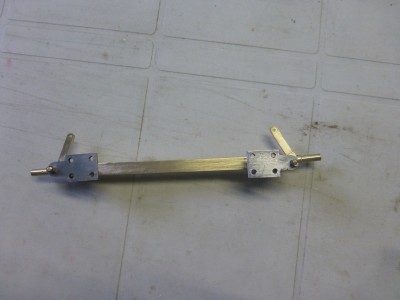

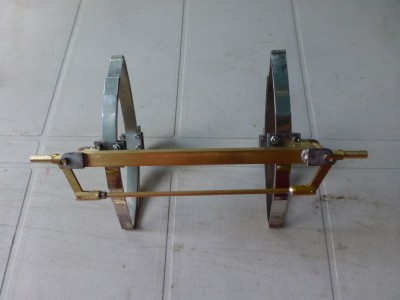

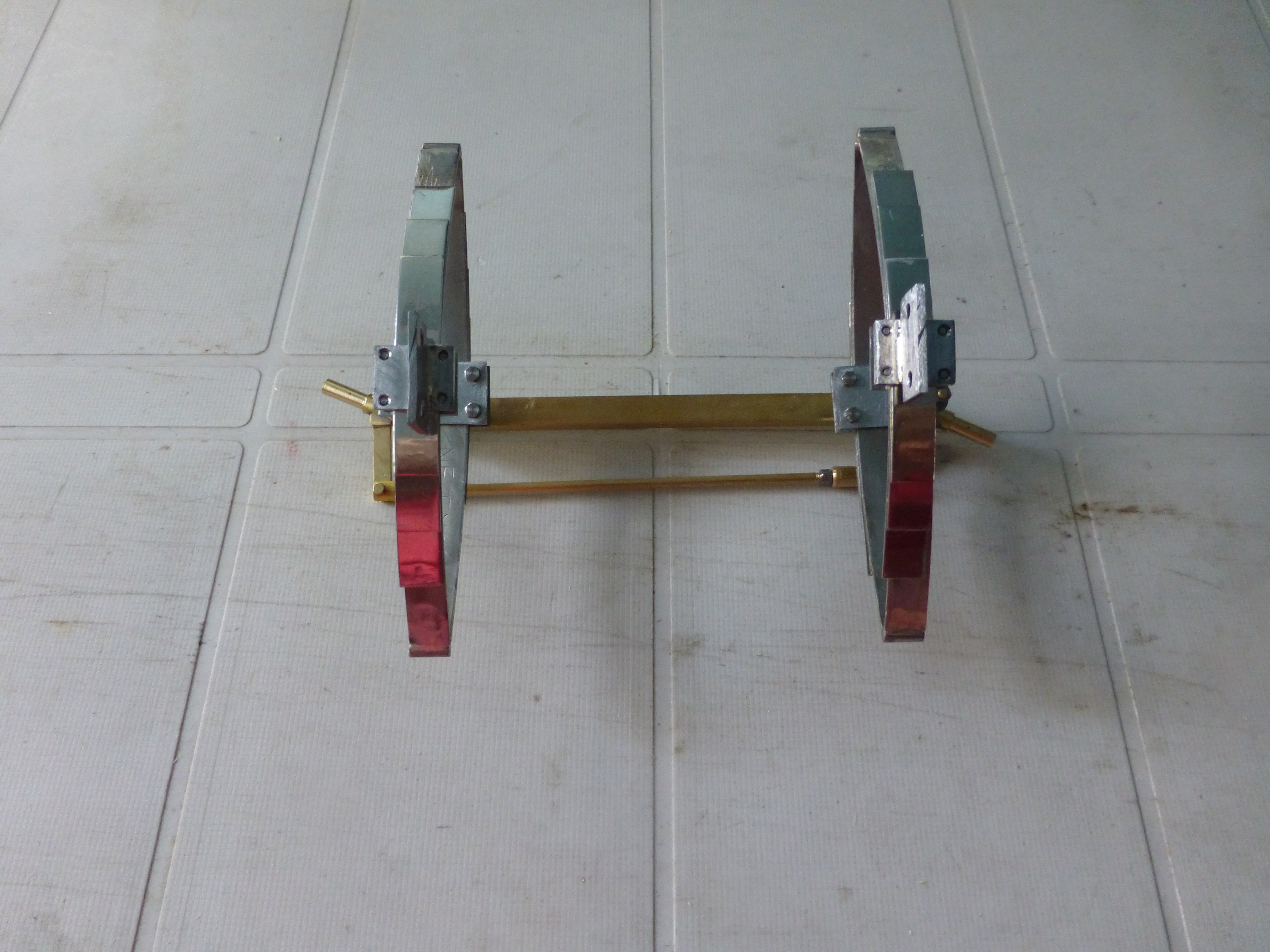

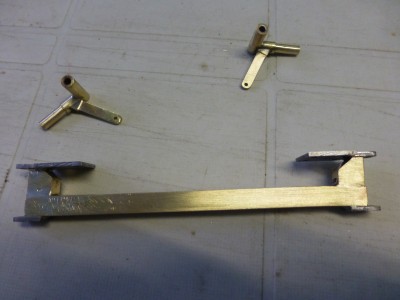

suite avec le train avant

[vaperigord]

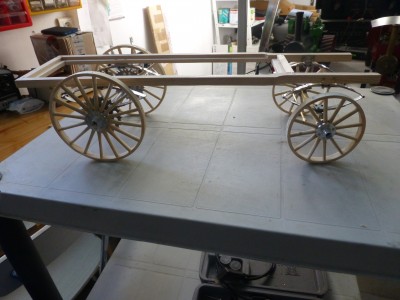

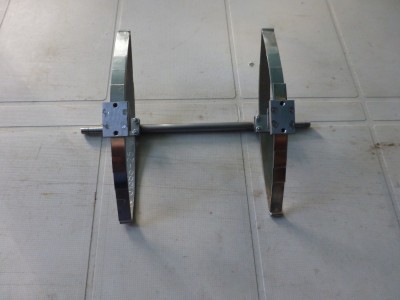

suite logique avec le train arrière, la rien de bien compliqué

[vaperigord]

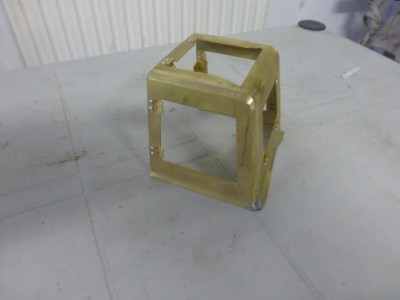

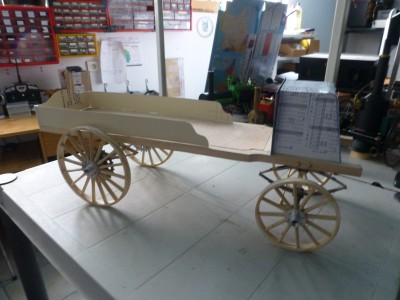

on s'attaque au capot moteur
découpe dans du carton pour trouver les bonnes proportions

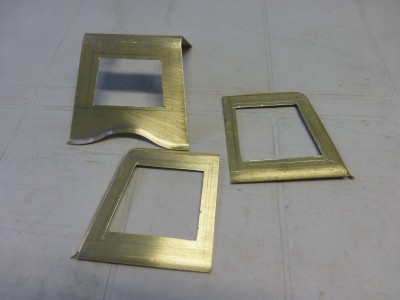

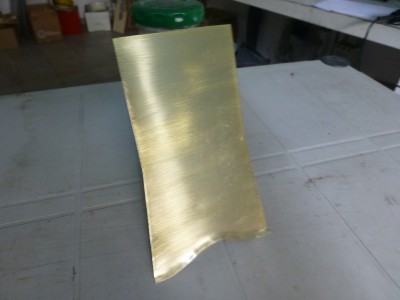

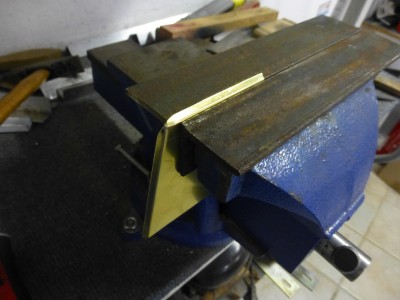

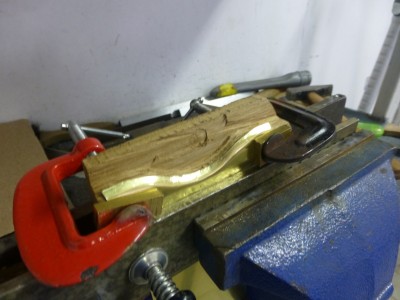

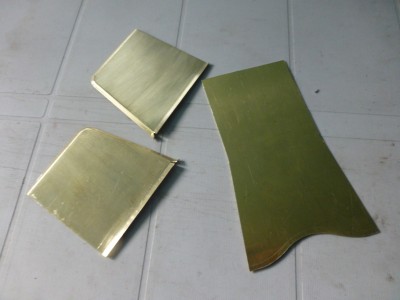

puis découpe dans tôle laiton de 0,7 ,ensuite découpe des ouvertures pour les trappes et enfin soudure de l'ensemble a l'étain
