plan pour pompe alimentaire
- paterson
- Messages : 4915
- Enregistré le : ven. 28 mai 2010 23:06
- Localisation : Tournefeuille (31)
- Contact :
Re: plan pour pompe alimentaire
À la vapeur, je ne sais pas.
N'oublie pas Pif, que c'est pour une pompe alimentaire, qui ne voit que de l'eau froide.
La chapelle de ma locomobile, retient l'eau chaude de la chaudière. Le jour où elle verra la vapeur, mauvais temps pour la chaudière
N'oublie pas Pif, que c'est pour une pompe alimentaire, qui ne voit que de l'eau froide.
La chapelle de ma locomobile, retient l'eau chaude de la chaudière. Le jour où elle verra la vapeur, mauvais temps pour la chaudière
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;
Re: plan pour pompe alimentaire
Bien l'bonsoir;
Oui je comprend , mais comme sur un autre forum il y avait la majorité contre une chapelle d'introduction sur le bas de la chaudière, je me posai la question, et suis tout à fait d'accord avec toi sur l'emplacement de celle-ci sur le bas ( même dans un bateau ).
Oui je comprend , mais comme sur un autre forum il y avait la majorité contre une chapelle d'introduction sur le bas de la chaudière, je me posai la question, et suis tout à fait d'accord avec toi sur l'emplacement de celle-ci sur le bas ( même dans un bateau ).
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)
Le flux et le reflux me font marée (Devos)
- paterson
- Messages : 4915
- Enregistré le : ven. 28 mai 2010 23:06
- Localisation : Tournefeuille (31)
- Contact :
Re: plan pour pompe alimentaire
OK ! pour te rassurer, le silicone tient à la vapeur.
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;
Re: plan pour pompe alimentaire

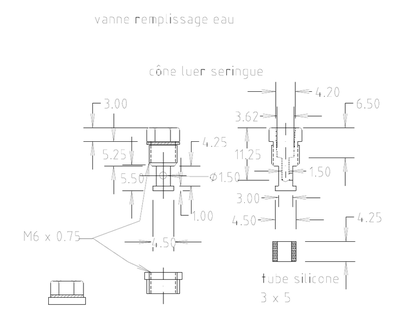

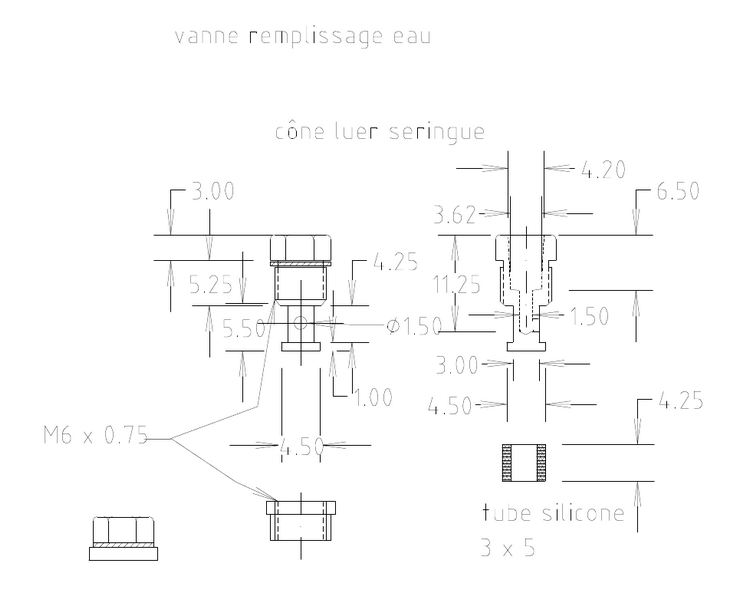

Ce système avec tube silicone marche très bien, je l'installe systématiquement sur mes dernières locos pour le remplissage en marche de la machine. J'ai mis un cône pour seringue, et j'envoie une giclée d'eau de temps en temps...
Ces dimensions sont un poil justes, certains tubes silicones sont un peu épais et une fois installés ont du mal à rentrer par la virole M6x0.75, percée à 5.3 mm. Je ne sais pas pourquoi cette image sort si mal, j'ai une nouvelle version de TurboCad, et un nouveau PC, sans doute les paramètres d'impression en image...
Ces dimensions sont un poil justes, certains tubes silicones sont un peu épais et une fois installés ont du mal à rentrer par la virole M6x0.75, percée à 5.3 mm. Je ne sais pas pourquoi cette image sort si mal, j'ai une nouvelle version de TurboCad, et un nouveau PC, sans doute les paramètres d'impression en image...
Modifié en dernier par Zéphyrin le mar. 4 août 2015 08:25, modifié 1 fois.
François-Marie, not quite a know-it-all
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
Re: plan pour pompe alimentaire
Bien l'bonjour;
Oui, effectivement cela doit rentré au chausse pied cette durite silicone .
Merci pour le dessin, Zéphyrin
Oui, effectivement cela doit rentré au chausse pied cette durite silicone .
Merci pour le dessin, Zéphyrin
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)
Le flux et le reflux me font marée (Devos)
- Malevthi
- Administrateur du site
- Messages : 5005
- Enregistré le : ven. 28 mai 2010 21:13
- Localisation : Digne les Bains (04)
Re: plan pour pompe alimentaire
Eric cherchait une pompe la plus simple possible, je crois qu'il doit être satisfait des solutions proposées
Roger as-tu testé une pression max avec les clapets durite ?
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)
- paterson
- Messages : 4915
- Enregistré le : ven. 28 mai 2010 23:06
- Localisation : Tournefeuille (31)
- Contact :
Re: plan pour pompe alimentaire
Salutous,
Non Thierry; tout ce que je peux dire, c'est qu'avec un tube silicone de Ø 6x4mm, la contre-pression (6 bar max) de la chaudière de ma locomobile n'a pas provoquée de fuite dans le clapet. Je ferai des essais sur un banc de test.
Je viens de mettre en ligne le plan de J-P D http://www.bloooo.fr/forums/viewtopic.php?f=71&t=4907
Dans son plan J-P annonce "4 bars maxi". A suivre......
Non Thierry; tout ce que je peux dire, c'est qu'avec un tube silicone de Ø 6x4mm, la contre-pression (6 bar max) de la chaudière de ma locomobile n'a pas provoquée de fuite dans le clapet. Je ferai des essais sur un banc de test.
Je viens de mettre en ligne le plan de J-P D http://www.bloooo.fr/forums/viewtopic.php?f=71&t=4907
Dans son plan J-P annonce "4 bars maxi". A suivre......
Modifié en dernier par paterson le dim. 2 août 2015 11:26, modifié 2 fois.
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;
Re: plan pour pompe alimentaire
Re ;
Re merci Roger !
Re merci Roger !
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)
Le flux et le reflux me font marée (Devos)
- geo habilis
- Messages : 232
- Enregistré le : mer. 9 juin 2010 21:22
- Localisation : Ille et Vilaine
Re: plan pour pompe alimentaire
Bonjour à tous
Remerciements particuliers d'un éternel débutant pour ce post en or.
Merci à Bérola pour sa solution récup.
Merci a Zéphirin et à Paterson pour leurs explications, leurs solutions et leurs docs.
Merci à tous les autres pour leurs conseils et leurs remarques qui permettent d'approfondir.
Remerciements particuliers d'un éternel débutant pour ce post en or.
Merci à Bérola pour sa solution récup.
Merci a Zéphirin et à Paterson pour leurs explications, leurs solutions et leurs docs.
Merci à tous les autres pour leurs conseils et leurs remarques qui permettent d'approfondir.
Si la vie te donne un citron fait de la limonade.
- scyllias91
- Messages : 939
- Enregistré le : jeu. 2 févr. 2012 19:25
- Localisation : bagnolet
Re: plan pour pompe alimentaire
Bonjour A tous,
Merci pour vos contributions Les vacances bien méritées approchent je serais donc éloigné du forum pendant 3 semaines.
Cela va me permettre de cogiter à toutes vos propositions et trouver la solution pour faire une pompe qui puisse réalimenter ma chaudière.
Le clapet "durite" me plait bien pour le coté refoulement, il me restera à faire un clapet à bille pour le coté aspiration.
A bientôt Eric
Merci pour vos contributions Les vacances bien méritées approchent je serais donc éloigné du forum pendant 3 semaines.
Cela va me permettre de cogiter à toutes vos propositions et trouver la solution pour faire une pompe qui puisse réalimenter ma chaudière.
Le clapet "durite" me plait bien pour le coté refoulement, il me restera à faire un clapet à bille pour le coté aspiration.
A bientôt Eric
Re: plan pour pompe alimentaire
Bien l'bonsoir;
Je remercies ceux qui ont remerciés
Bon ... d'accord
Mais pas loin
Je remercies ceux qui ont remerciés
Bon ... d'accord
Mais pas loin
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)
Le flux et le reflux me font marée (Devos)
- Malevthi
- Administrateur du site
- Messages : 5005
- Enregistré le : ven. 28 mai 2010 21:13
- Localisation : Digne les Bains (04)
Re: plan pour pompe alimentaire
Eric, pourquoi n'utiliser la durite que d'un côté. Tu peux en mettre une à l'aspiration, une au refoulement ...
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)
Re: plan pour pompe alimentaire
Bien l'bonjour;
Bonne question Chef !
Oui mais, pour le coté " l'échappement ou sortie " la pression fait ce dilaté la durite pour laisser passer le fluide; Mais de l'autre coté " aspiration ou entrée " comment montée cette durite.
Dans un sens comme dans l'autre, soit la dépression aura du mal à l'ouvrir et dans l'autre si il n'y a pas une faible pression elle ne laissera rien passé
Non ?
Bonne question Chef !
Oui mais, pour le coté " l'échappement ou sortie " la pression fait ce dilaté la durite pour laisser passer le fluide; Mais de l'autre coté " aspiration ou entrée " comment montée cette durite.
Dans un sens comme dans l'autre, soit la dépression aura du mal à l'ouvrir et dans l'autre si il n'y a pas une faible pression elle ne laissera rien passé
Non ?
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)
Le flux et le reflux me font marée (Devos)
- Malevthi
- Administrateur du site
- Messages : 5005
- Enregistré le : ven. 28 mai 2010 21:13
- Localisation : Digne les Bains (04)
Re: plan pour pompe alimentaire
Tu as peut-être raison pour le côté dépression. Je n'ai pas l'expérience pour répondre.
J'ai fait un plan (non coté) pour ceux qui voudraient tester:
J'ai fait un plan (non coté) pour ceux qui voudraient tester:
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)
Re: plan pour pompe alimentaire
J'ajouterais sur ton dessin un petit rebord pour être sûr que le bout de silicone ne sorte pas de sa position, car il se soulève un peu lors du passage de l'eau et peut bouger.
François-Marie, not quite a know-it-all
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
