Merci les amis, ça avance bien et je suis assez content, c'est vrais que pouvoir faire soi-même c'est cool
Je me souviens quand j'ai eu ma fraiseuse et mon tour il y a deux ans, j'osais à peine surfacer à la fraiseuse une passe de 1/10 et dresser au tour
à très petite vitesse
Je ne regrette rien , je suis avant tout un collectionneur de moteurs à explosions mais avoir pris le chemin de la vapeur et de construire moi-même
me donne vraiment beaucoup de plaisir, et je ne suis pas prêt d'arrêter, j'ai déjà un autre moteur en vue après celui-ci

Et puis surtout, j'y suis arrivé avec votre aide et vos conseils

Et pour les boules, c'est comme pour nous, si elles étaient carrés sa serait moins esthétique aussi...

[pascal krg]

Bonjour,

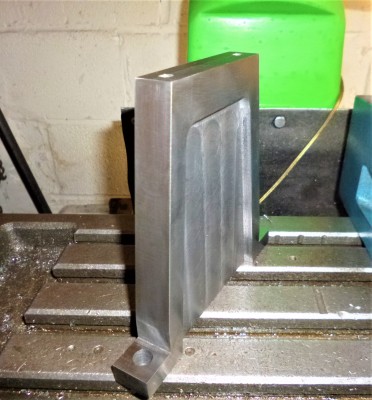

J'ai presque terminé le support extérieur de mon axe, pour le polissage on dirait de l'acier brossé, pas terrible
La partie usinée au centre de chaque côté sera peinte donc on ne verra plus aucune trace d'usinage.

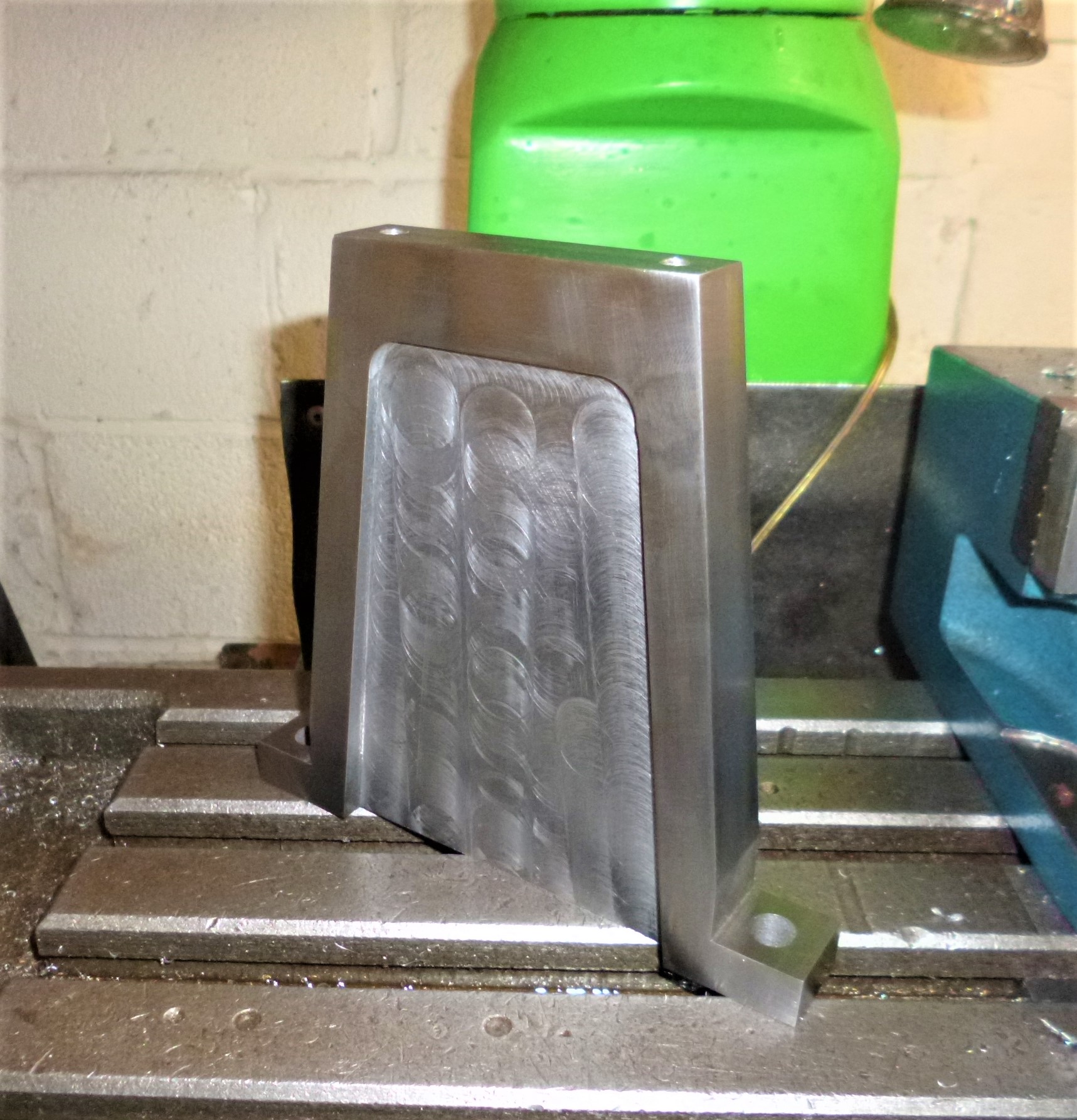

On ne le voit pas sur les photos mais le support est bien conique aussi sur la face, j'ai à la base 23 mm et au sommet 18 mm.
C'est franchement long à faire dans de l'acier, heureusement un ami m'a laissé dégrossir les deux coins chez lui à la scie à ruban.La prochaine fois je le fais dans de l'alu

[Malevthi]

C'est pas un peu fragile ?
Beau boulot

[pascal krg]

C'est pas un peu fragile ?
Beau boulot

Normalement ça ne bougera pas

Merci Malevthi

[berola]

C'est pas un peu fragile ?
Beau boulot

Normalement ça ne bougera pas
Merci Malevthi

Vous êtes un peu moqueurs les gars !!

[pascal krg]

C'est pas un peu fragile ?
Beau boulot

Normalement ça ne bougera pas
Merci Malevthi

Vous êtes un peu moqueurs les gars !!

Mais non, juste un petit peu

Bon, je suis content il n'y a aucun jeu dans l'axe et le volant tourne bien rond et surtout est bien d'équerre donc rien à rectifier sur le support.
Il passe à 5 mm de la base.

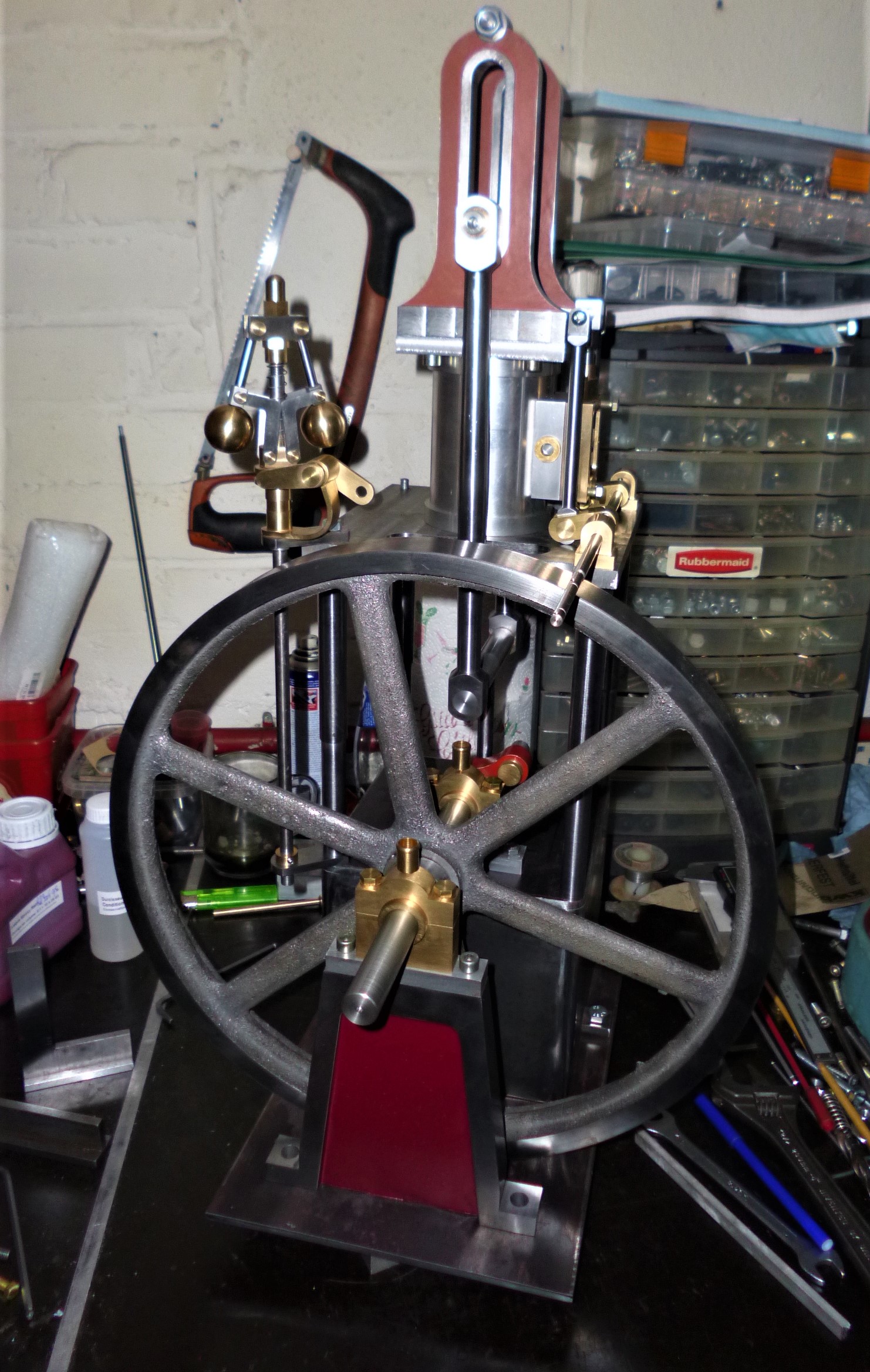

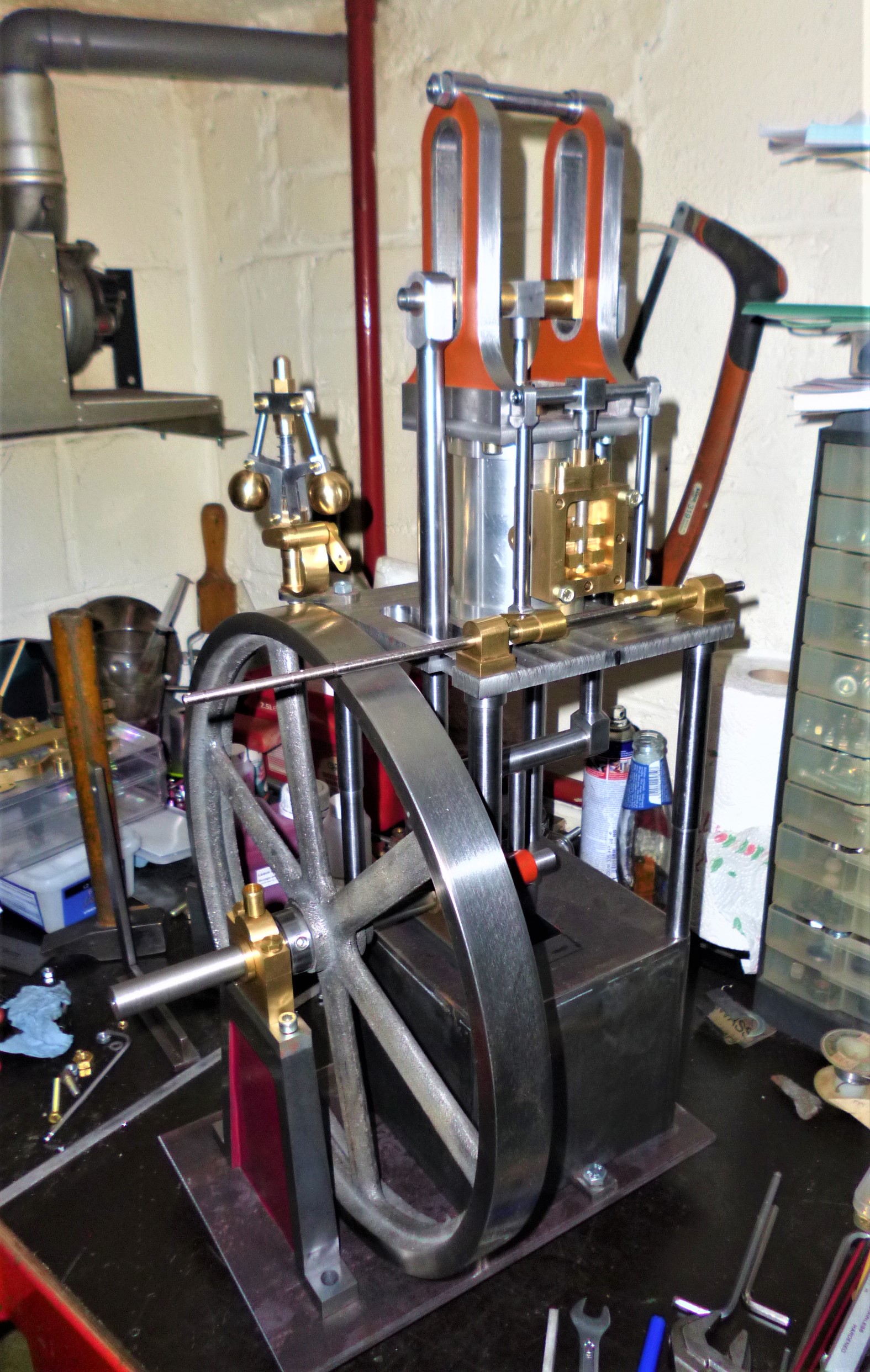

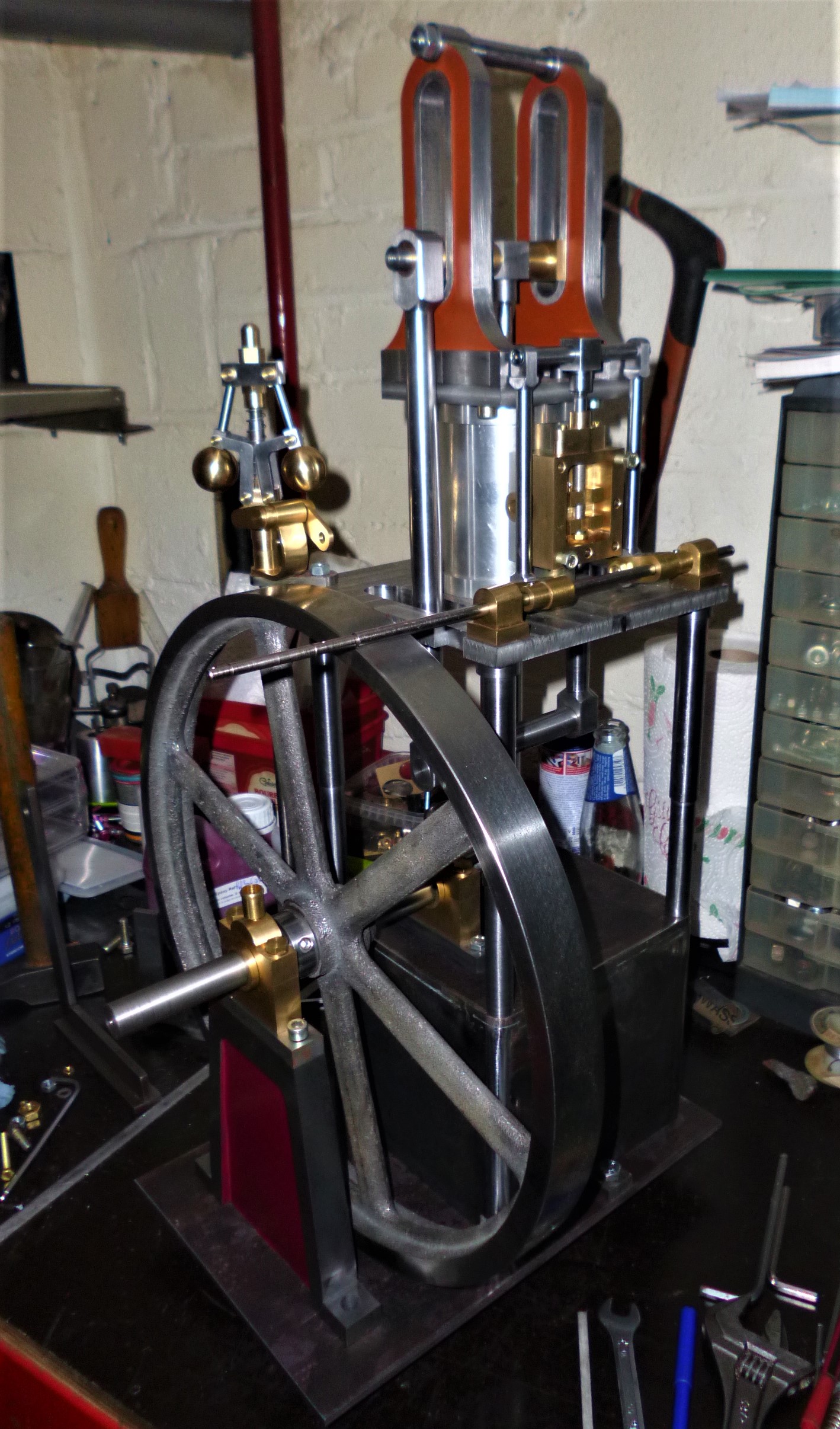

Il y a encore beaucoup de travail à faire mais là on voit bien les proportions, la hauteur fera environ 70 cm, quant au poids je ne sais pas mais probablement bien 40 kg
Maintenant c'est toutes les petites pièces à faire, positionner l'excentrique, faire les deux poulies pour le régulateur etc etc et aussi la poulie qui vient sur l'axe devant le volant.
Je ne sais pas encore pour la couleur mais il me reste pas mal de rouge comme le Benson, et si je ne l'utilise pas je vais devoir la jeter

[Malevthi]

Sacré beau morceau !
Bonne suite

[pascal krg]

Merci Malevthi

Si tout va bien il sera fini fin d'année

[vilbrequin]

Belle bête , 70cm de haut pour 40kg waouh

[Zéphyrin]

c'est effectivement une belle pièce, pas facile à ranger sur une étagère...
Je vois que le volant est fixé sur l'arbre avec une vis pointeau ? pour des pièces de cette taille ça me semble bien trop juste, il faut au moins rainure et clavette.

[pascal krg]

Bonjour,

oui c'est effectivement un moteur assez imposant

Bien vu pour la vis pointeau, pour l'instant cela me permet de positionner le volant assez facilement, mais j'avais l'intention
de le fixer avec une goupille.
C'est certain une clavette serait le top mais je n'ai malheureusement pas de moyen de faire la rainure intérieur du volant. J'ai vu que ce genre de
rainure était faite avec un étau limeur, si il existe une autre solution je suis preneur de toute info

[scyllias91]

Bonjour,
si il existe une autre solution je suis preneur de toute info

Une lime

[pascal krg]

Merci pour ton idée scyllias91 mais je ne suis malheureusement pas assez bon avec une lime puis la longueur de la rainure sur 60 mm de long pour rester droit avec une lime...
J'avais pensé un outil coupant à plat sur la fraiseuse avec la descente lente mais là encore faut rester droit et prendre des passe minuscule un peu comme l'étau limeur mais en descente vertical et manuellement.

[gégé89]

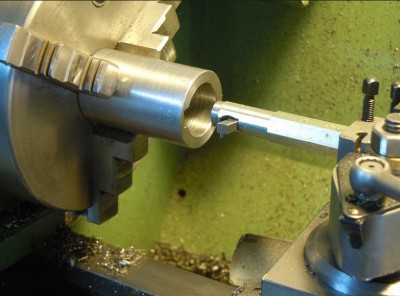

si ton tour a une grande capacité ? tu serres le volant sur le mandrin et un outil dans le porte outil ..voir la photo

[Malevthi]

Et quand on a ce matériel :
https://www.youtube.com/watch?v=ayqkD8edy9I
Mais la solution de Gégé est sans doute plus abordable
