Bonsoir,

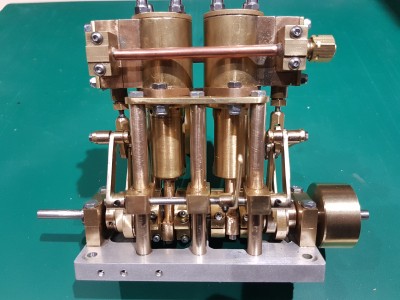

Je viens de terminer la fabrication du moteur, un 12 cm3 Van den BUSSCHE pour mon remorqueur AGGRIP (voir les essais dans le lien ci-dessous)
https://youtube.com/shorts/F1IvyNyyZyc?feature=share Maintenant j'attaque le reste (chaudière, tank à gaz, vannes, régulateur etc...)

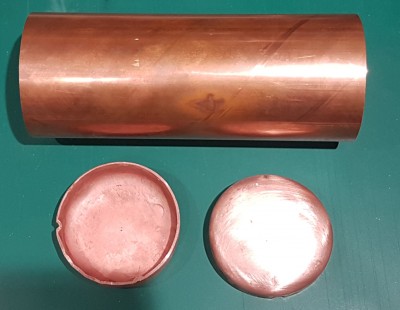

Une petite photo de mes fonds de chaudière en 2mm, ce n'est pas le top mais je pense que cela ira. En ce qui concerne le régulateur, je compte également le réaliser à partir des plans de Mr Van den BUSSCHE (voir PJ) Ma question est la suivante: Ce régulateur est-il adapté à ma motorisation sachant qu'à la base le moteur est un 5,6 cm3, ou dois je également multiplier toutes les cotes de fabrication par 1,3 comme pour la fabrication de mon moteur ?
Encore merci aux gars du forum qui m'aident beaucoup pour cette réalisation, et meilleurs vœux à vous tous.
Je viens de terminer la fabrication du moteur, un 12 cm3 Van den BUSSCHE pour mon remorqueur AGGRIP (voir les essais dans le lien ci-dessous)
https://youtube.com/shorts/F1IvyNyyZyc?feature=share Maintenant j'attaque le reste (chaudière, tank à gaz, vannes, régulateur etc...)
Une petite photo de mes fonds de chaudière en 2mm, ce n'est pas le top mais je pense que cela ira. En ce qui concerne le régulateur, je compte également le réaliser à partir des plans de Mr Van den BUSSCHE (voir PJ) Ma question est la suivante: Ce régulateur est-il adapté à ma motorisation sachant qu'à la base le moteur est un 5,6 cm3, ou dois je également multiplier toutes les cotes de fabrication par 1,3 comme pour la fabrication de mon moteur ?
Encore merci aux gars du forum qui m'aident beaucoup pour cette réalisation, et meilleurs vœux à vous tous.
- rhavrane
- Messages : 2216
- Enregistré le : ven. 11 févr. 2011 19:00
- Localisation : Saint-Mandé
- Contact :
Re: Régulateur de chauffe.
Bonjour Jean-Claude
J'utilise avec succès, les mêmes régulateurs pour des machines allant de 2 à 20 cm3 et surtout des brûleurs de 140 à 280 g/h.
Tu fais une confusion, le régulateur n'est pas géré par la machine mais par la chaudière pour sa pression de déclenchement et le brûleur pour son besoin en gaz au ralenti.
Plus le brûleur est consommateur, plus la vis de ralenti doit être ouverte pour éviter qu'il ne s'éteigne.
Pour information, en images comme d'habitude https://www.youtube.com/watch?v=pvwAnXhN4WE&t=212s
J'utilise avec succès, les mêmes régulateurs pour des machines allant de 2 à 20 cm3 et surtout des brûleurs de 140 à 280 g/h.
Tu fais une confusion, le régulateur n'est pas géré par la machine mais par la chaudière pour sa pression de déclenchement et le brûleur pour son besoin en gaz au ralenti.
Plus le brûleur est consommateur, plus la vis de ralenti doit être ouverte pour éviter qu'il ne s'éteigne.
Pour information, en images comme d'habitude https://www.youtube.com/watch?v=pvwAnXhN4WE&t=212s
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Membre du MYCP : http://mycparis.fr/
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Membre du MYCP : http://mycparis.fr/
Re: Régulateur de chauffe.
Bonsoir Raphaël,
Merci pour ta réponse et ta vidéo spontanées ( je les visionnes régulièrement au fur et à mesure de l’avancement de mon projet)
Pour les membranes, sur le plan il est indiqué qu'il faut les découper dans du Téflon mais il me semble en avoir vue d’autres dans une de tes vidéos mais je n’arrive pas à la retrouver.
Il va falloir quand même que je modifie quelques cotes du régulateur car j’ai une admission de diamètre 5 au lieu de 2 mm sur le plan, rien d’insurmontable.
Merci pour ta réponse et ta vidéo spontanées ( je les visionnes régulièrement au fur et à mesure de l’avancement de mon projet)
Pour les membranes, sur le plan il est indiqué qu'il faut les découper dans du Téflon mais il me semble en avoir vue d’autres dans une de tes vidéos mais je n’arrive pas à la retrouver.
Il va falloir quand même que je modifie quelques cotes du régulateur car j’ai une admission de diamètre 5 au lieu de 2 mm sur le plan, rien d’insurmontable.
- rhavrane
- Messages : 2216
- Enregistré le : ven. 11 févr. 2011 19:00
- Localisation : Saint-Mandé
- Contact :
Re: Régulateur de chauffe.
Re !
Merci de regarder mes vidéos régulièrement
Surtout pas du Téflon, je n'ai eu que des soucis avec ces membranes qui ne revenaient pas plates, nitrile de 05 mm !
Et tu as encore raison, j'avais fait à l'époque une vidéo à ce sujet https://www.youtube.com/watch?v=X-ohtp44oFA
Sinon, je ne sais pas ce qui fait 5 mm de diamètre mais les régulateurs que j'achète à JMC ou JPB sont tous en 6 x 0,75 mm pour les pas de vis extérieurs, Anton gardait cette cote pour le côté vapeur alors qu'il réduisait à 5 x 0,50 mm les entrées/sorties gaz car tous ces accessoires gaz étaient pour des tubes de 1 x 2 mm.
Merci de regarder mes vidéos régulièrement
Surtout pas du Téflon, je n'ai eu que des soucis avec ces membranes qui ne revenaient pas plates, nitrile de 05 mm !
Et tu as encore raison, j'avais fait à l'époque une vidéo à ce sujet https://www.youtube.com/watch?v=X-ohtp44oFA
Sinon, je ne sais pas ce qui fait 5 mm de diamètre mais les régulateurs que j'achète à JMC ou JPB sont tous en 6 x 0,75 mm pour les pas de vis extérieurs, Anton gardait cette cote pour le côté vapeur alors qu'il réduisait à 5 x 0,50 mm les entrées/sorties gaz car tous ces accessoires gaz étaient pour des tubes de 1 x 2 mm.
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Membre du MYCP : http://mycparis.fr/
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Membre du MYCP : http://mycparis.fr/
Re: Régulateur de chauffe.
Bonjour Raphaël,
Le 5mm correspond au diamètre entrée vapeur (admission) et j’ai du 6mm pour la sortie vapeur (échappement) je vais rester sur ces diamètres pour le reste des accessoires vapeur.
En ce qui concerne le gaz, ce sera au maximum du 2mm.
Il me semblait bien qu'il y avait quelque chose avec les membranes de régulateur !
Saurais tu STP me dire ou je peux trouver cette matière (le nitrile) ?
Le 5mm correspond au diamètre entrée vapeur (admission) et j’ai du 6mm pour la sortie vapeur (échappement) je vais rester sur ces diamètres pour le reste des accessoires vapeur.
En ce qui concerne le gaz, ce sera au maximum du 2mm.
Il me semblait bien qu'il y avait quelque chose avec les membranes de régulateur !
Saurais tu STP me dire ou je peux trouver cette matière (le nitrile) ?
- rhavrane
- Messages : 2216
- Enregistré le : ven. 11 févr. 2011 19:00
- Localisation : Saint-Mandé
- Contact :
Re: Régulateur de chauffe.
bonjour Jean-Claude,
Donne-moi ton adresse en MP et je t'envoie les quelques mm2 dont tu auras besoin.
Donne-moi ton adresse en MP et je t'envoie les quelques mm2 dont tu auras besoin.
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Membre du MYCP : http://mycparis.fr/
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Membre du MYCP : http://mycparis.fr/
Re: Régulateur de chauffe.
C'est fait,
Merci Raphaël.
Merci Raphaël.
