LANZ Bulldog HL12 (ech 1/4,5)

[maximus]

Bonjour,

Beau travail de mécano soudure

[ZAPJACK]

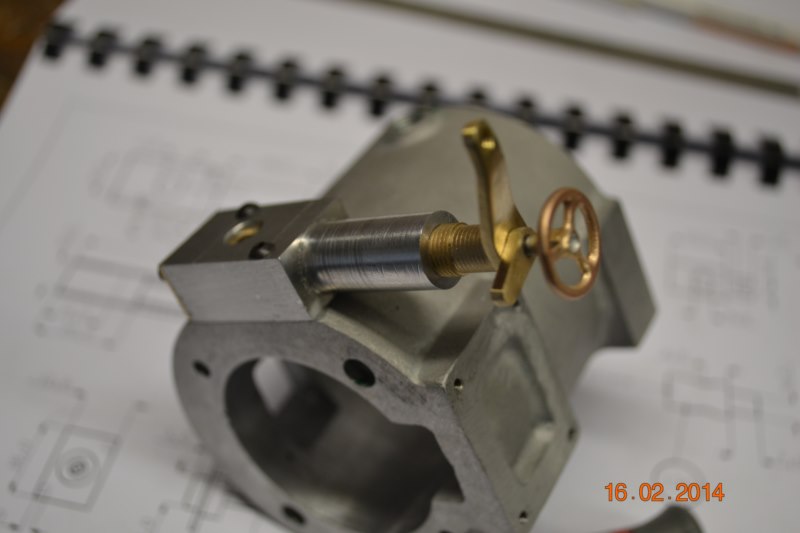

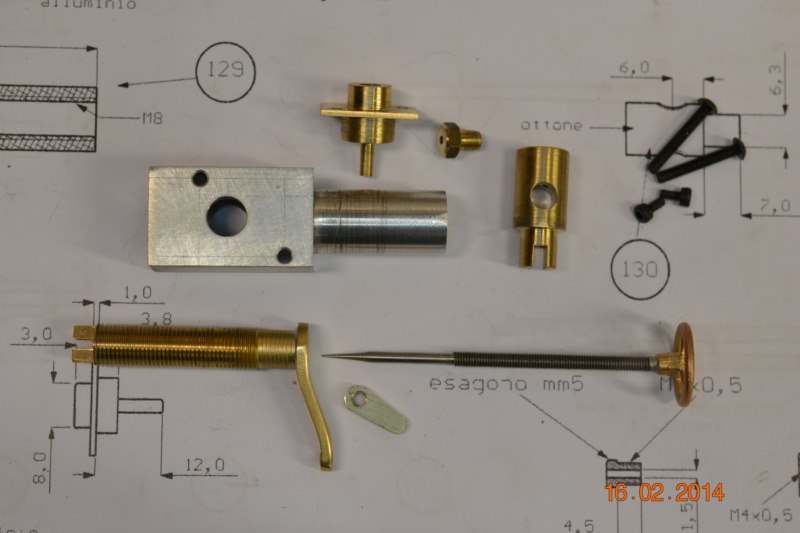

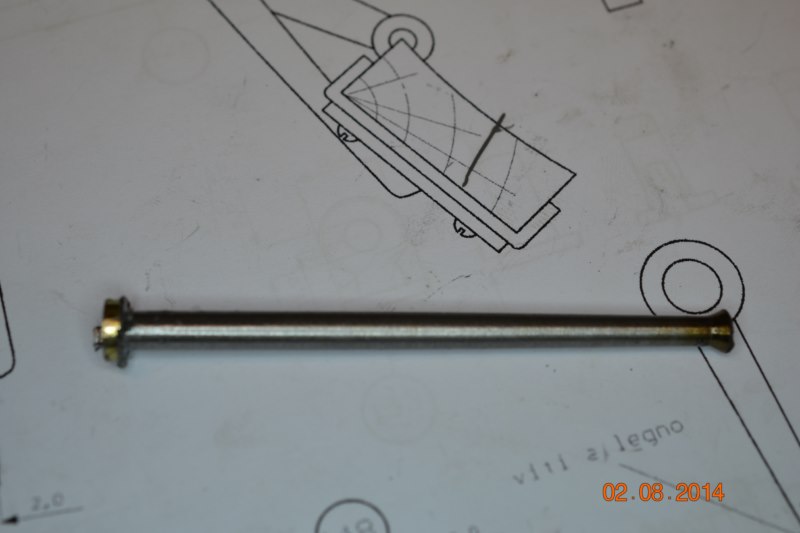

Ce sont les éléments du carburateur. Le pointeau à été recommencé à quatre reprises. Le défaut se trouvait toujours dans le parfait centrage de l'aiguille. Malgré le fait que je travaille "à la pince" le final était mauvais. En effet, une vis n'as pas de centre géométrique, ceci expliquant cela.
LeZap

105 [800x600].jpg (47.71 Kio) Vu 8818 fois

106 [800x600].jpg (39.29 Kio) Vu 8818 fois

[Georges Villette]

Ah !!! On languissait de voir ton avancement !!!
Belle avancée sur le carbu !
C'est vrai qu'une aiguille centrée sur un filetage , çà doit être coton !!!
Georges

[ZAPJACK]

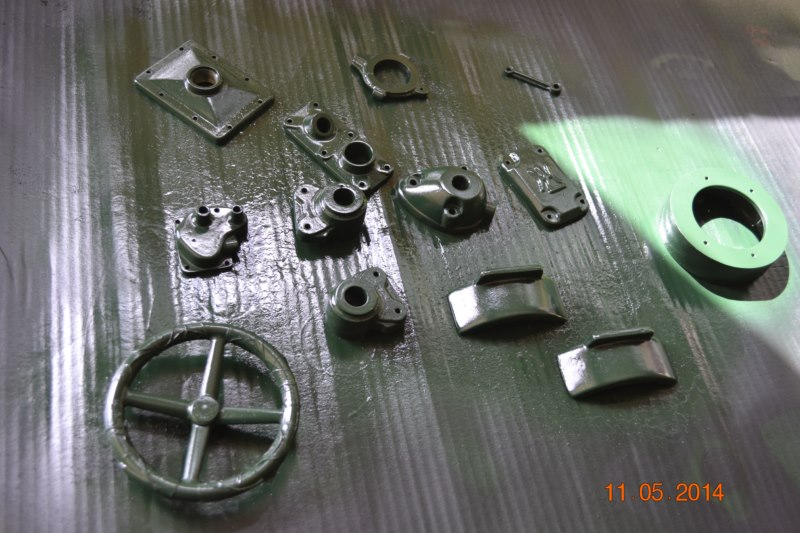

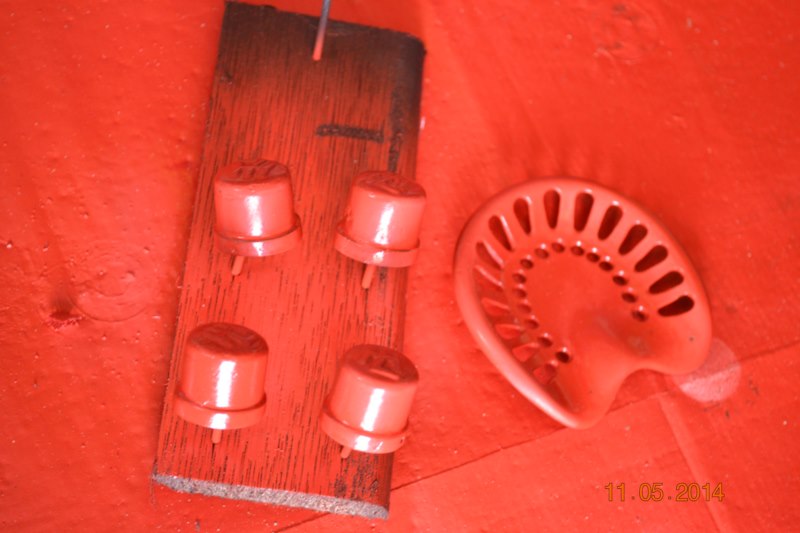

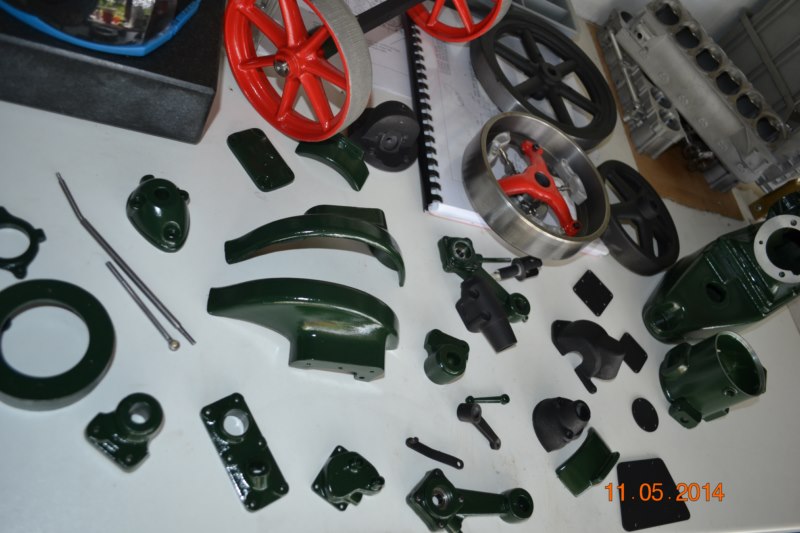

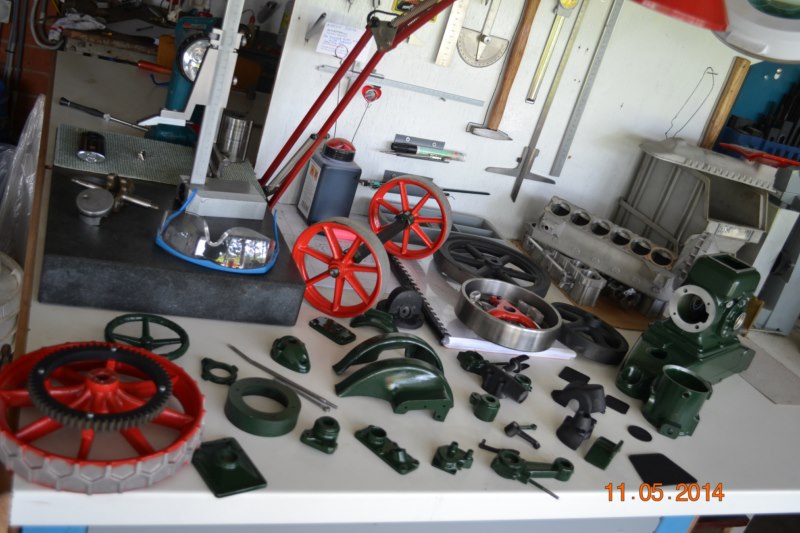

(Ph108…112) Chaque pièces à été préalablement sablé puis peint au Primer noir et ensuite quatre à cinq fines couches de RAL6009 (vert sapin) et RAL3000 (rouge vif)
LeZap

108 [800x600].jpg (39.07 Kio) Vu 8597 fois

109 [800x600].jpg (95.38 Kio) Vu 8597 fois

110 [800x600].jpg (60.24 Kio) Vu 8597 fois

111 [800x600].jpg (93.58 Kio) Vu 8597 fois

112 [800x600].jpg (76.21 Kio) Vu 8597 fois

[ZAPJACK]

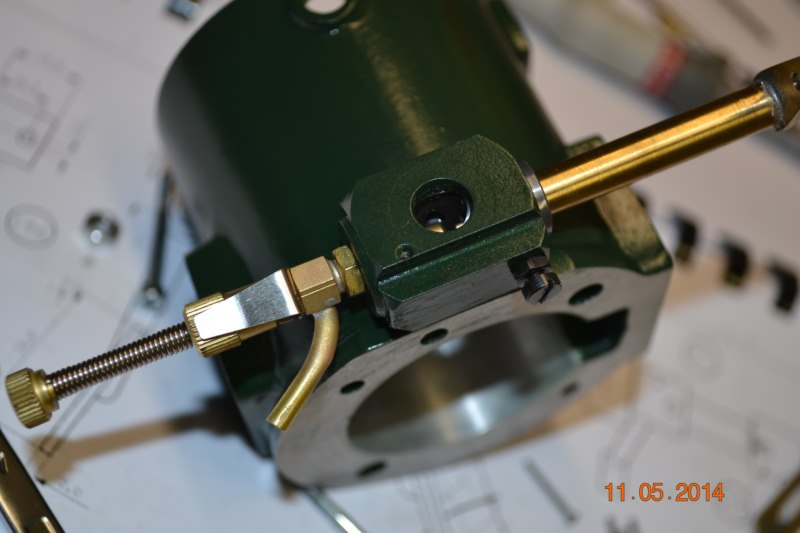

(Ph113) nouveau carburateur avec plus de possibilités de réglages. Etant donné que le modèle original n’as pas de carburateur, il m’a fallut “cacher“ celui-ci dans la partie inférieure du cylindre. Le souci majeur est de camoufler l’arrivée de carburant et la molette de réglage puis bien-sûr de rendre tout cela le plus discret possible.
De longues heures sont consacrées aux réglages, adaptations, rodage, mise au point, e.a.
(Ph118) détails du rupteur (avorté)

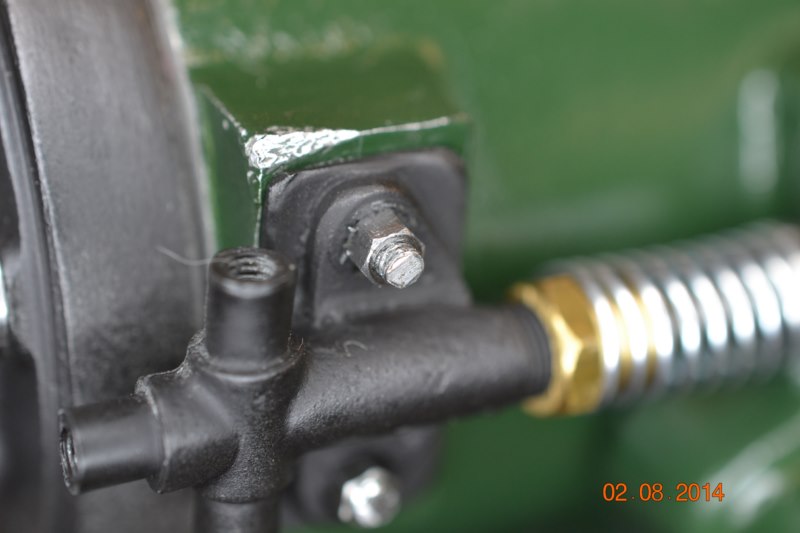

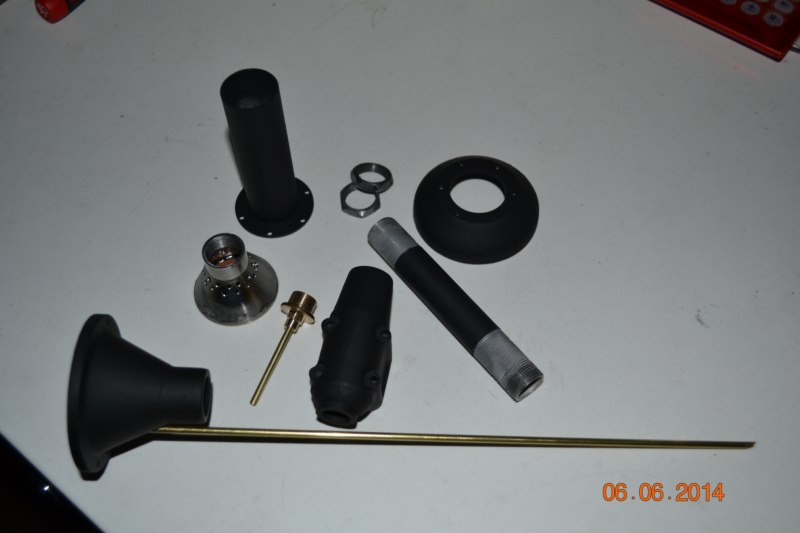

(Ph119, 120) détails de l’échappement

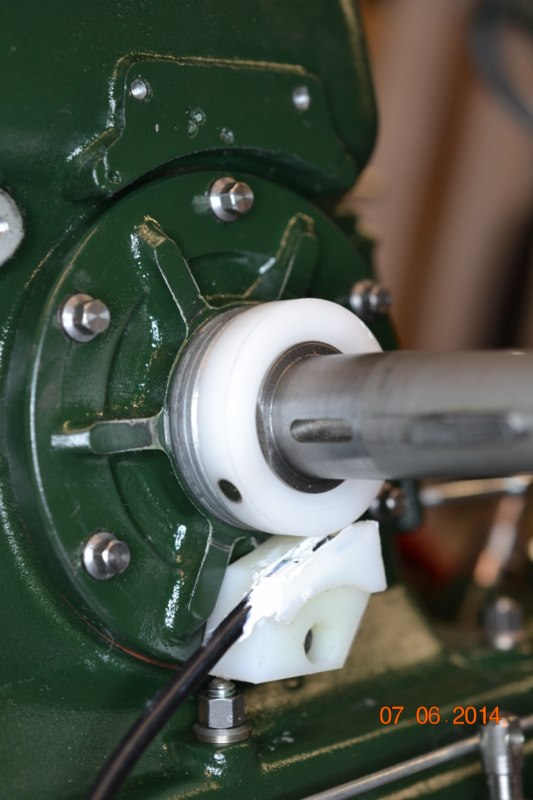

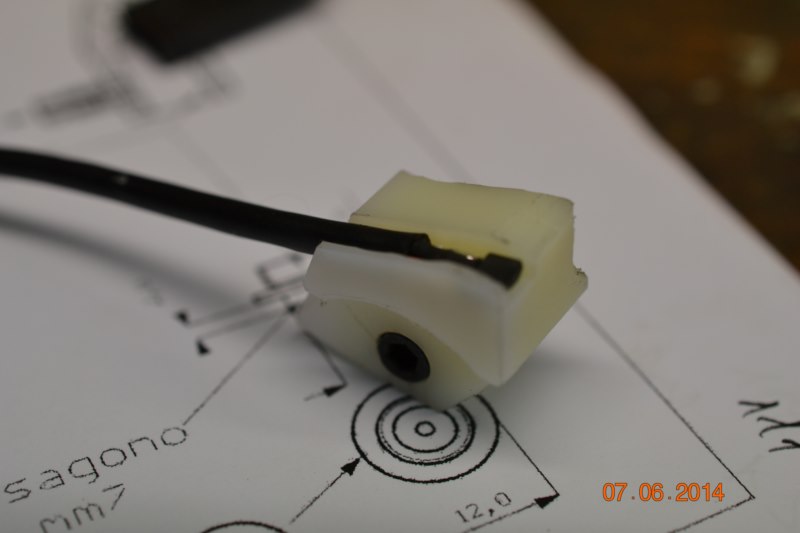

(Ph121) positionnement de la sonde “hall“ dans un bloc taillé dans la masse. Notez que cette sonde est fixe.
LeZap

113 [800x600].jpg (51.75 Kio) Vu 8564 fois

118 [800x600].jpg (57.18 Kio) Vu 8564 fois

119 [800x600].jpg (38.05 Kio) Vu 8564 fois

121 [800x600].jpg (31.94 Kio) Vu 8564 fois

[gégé89]

superbe tout ça
la poulie de la photo 108 entraine quoi ?c'est un reservoir ?

[ZAPJACK]

la poulie de la photo 108 entraine quoi ?c'est un réservoir ?

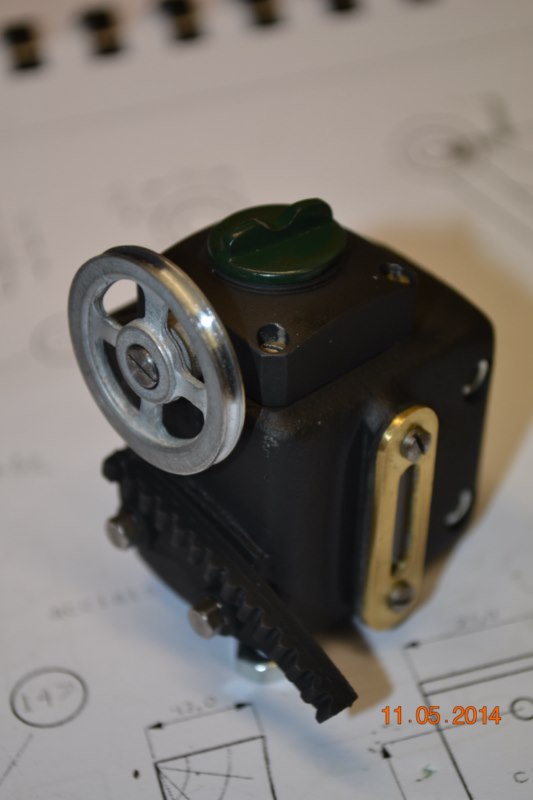

C'est effectivement un réservoir d'huile. La poulie est entrainée directement par le vilebrequin. Il y a quatre sortie, deux pour les paliers du vilebrequin, un pour la tête de bielle et le dernier pour graisser le piston.
Dans ce cas précis, l'ensemble est factice
LeZap

[ludique]

De plus en plus fort ZAP...

[Malevthi]

Superbes finitions ! Quel soin et quelle rigueur dans le détail

[ZAPJACK]

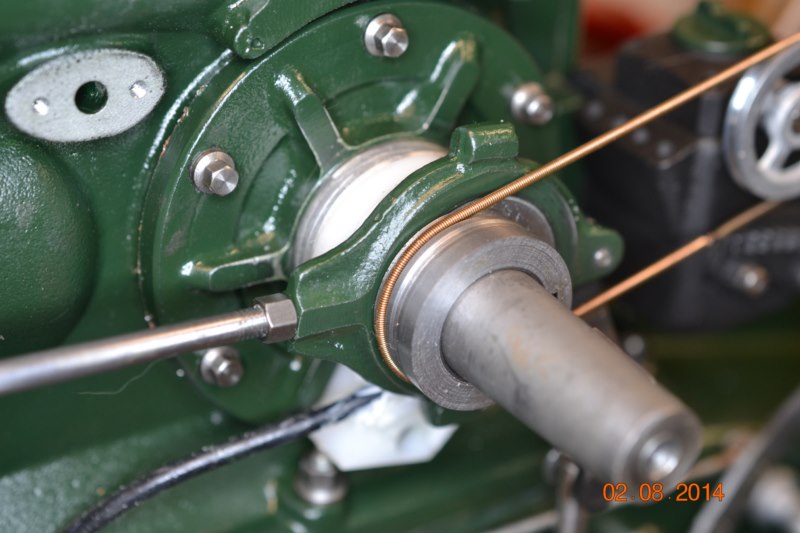

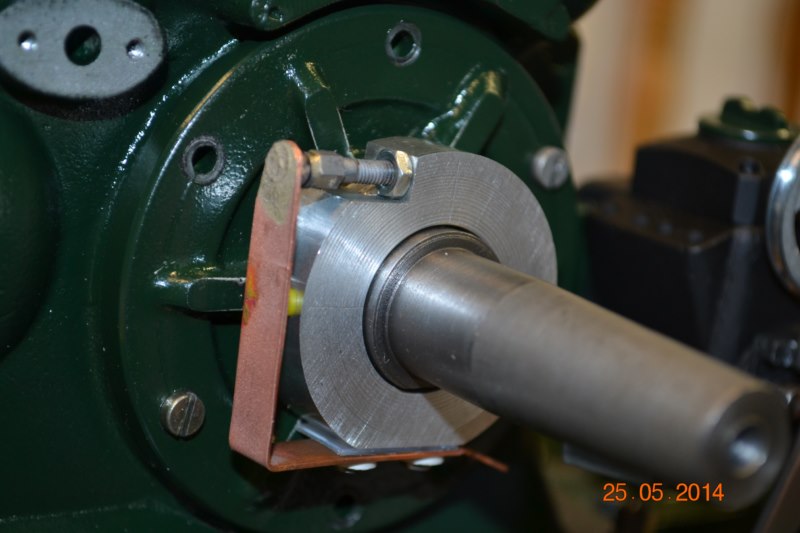

(Ph 123) L’aimant est placé sur une bague réglable. Notez de bien repérer le “Nord-Sud“ sur l’aimant. Vue de la disposition générale de l’allumage.
(Ph 124, 125, 126) Détail du régulateur et de la pompe d’injection.
LeZap

123 [800x600].jpg (62.85 Kio) Vu 8525 fois

124 [800x600].jpg (53.71 Kio) Vu 8525 fois

125 [800x600].jpg (45.92 Kio) Vu 8525 fois

126 [800x600].jpg (70.97 Kio) Vu 8525 fois

[Pif]

Bonjour à vous ,
Ouille ouille !
J'en n'ais mal aux mirettes de voir les 12 travaux du Zap

[ZAPJACK]

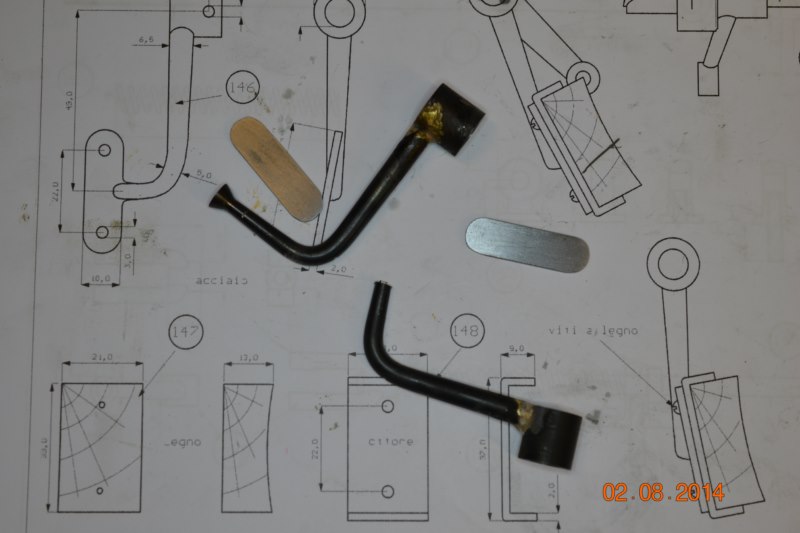

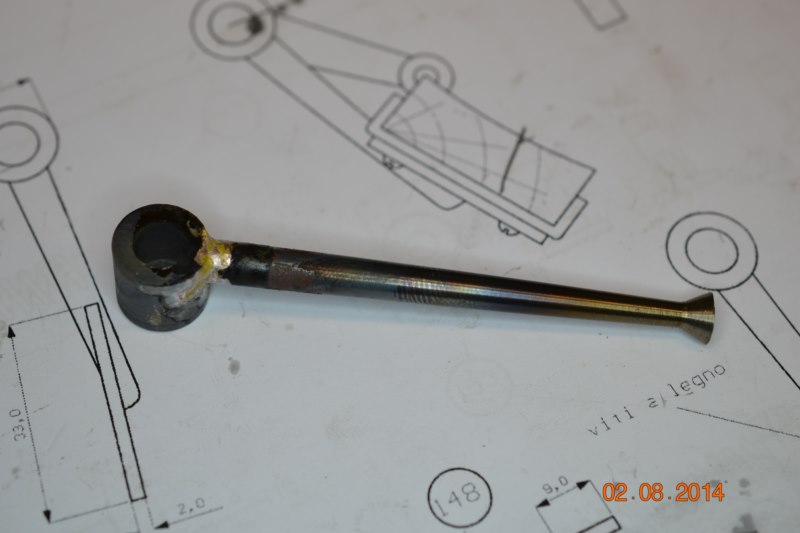

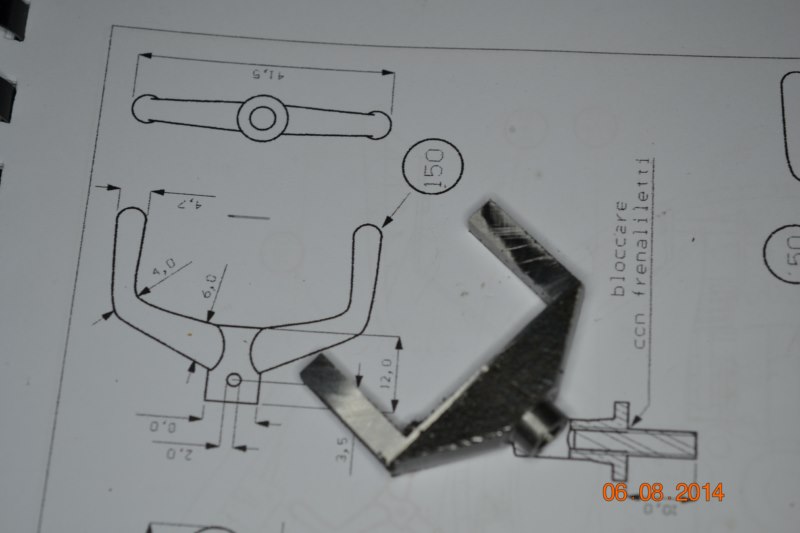

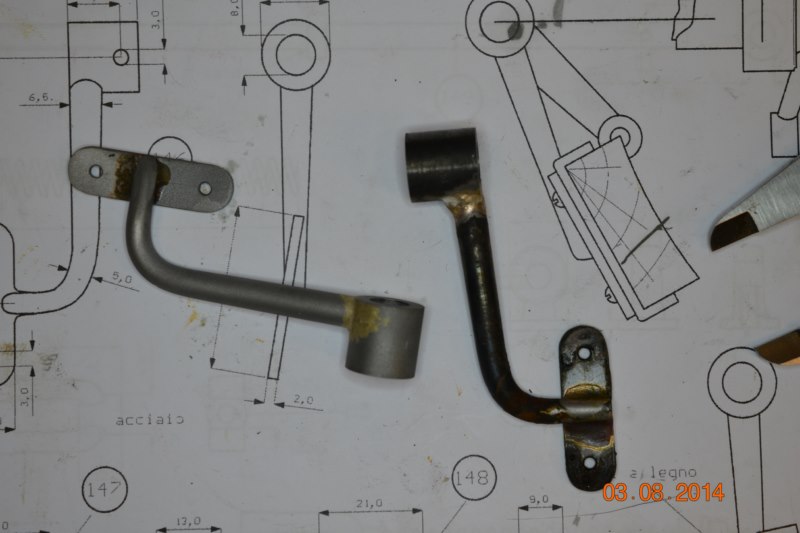

(Ph 127, 128) Usinage des bras de levier des patins de frein. D’abord usiner un axe conique, ensuite souder puis plier à chaud. Cela pour une meilleure précision.

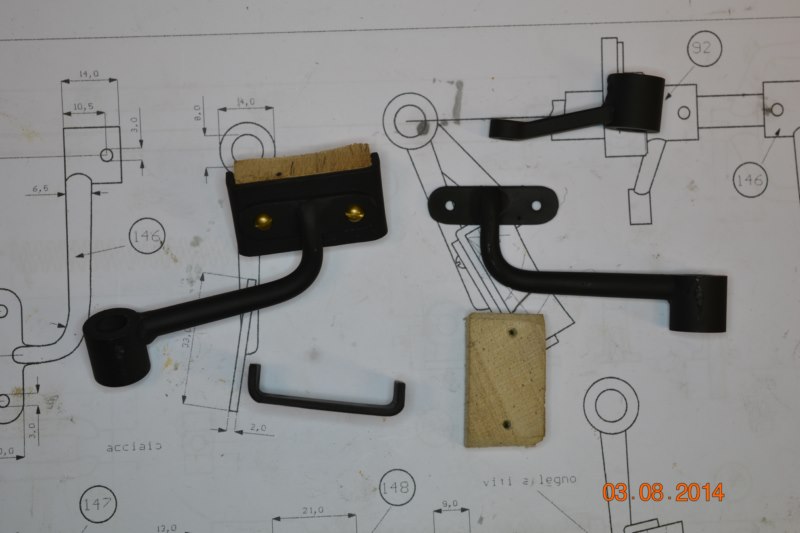

(Ph 129, 130, 131) Beaucoup de travaux d’ajustage sont nécessaire pour travailler ces petites pièces. Scie, lime, papier émeris….soudure à l’argent, sablage et mise en couleur.
Les sabots ont été travaillés dans une petite chute de chêne.

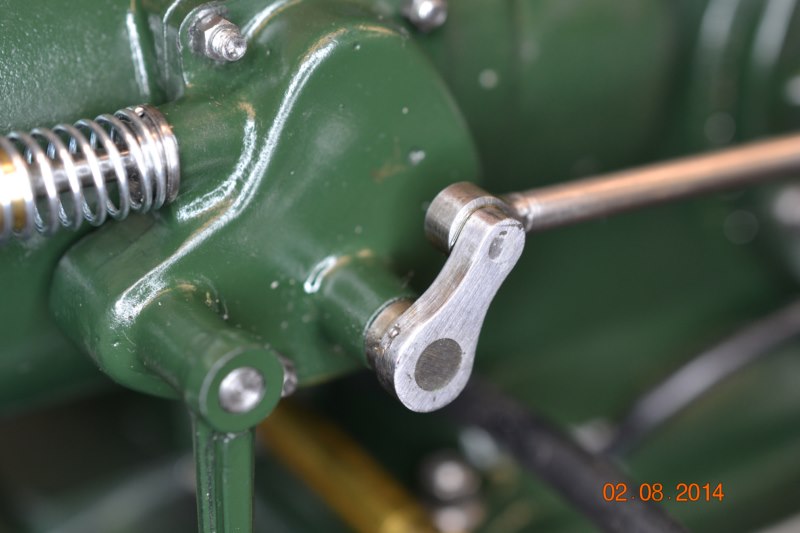

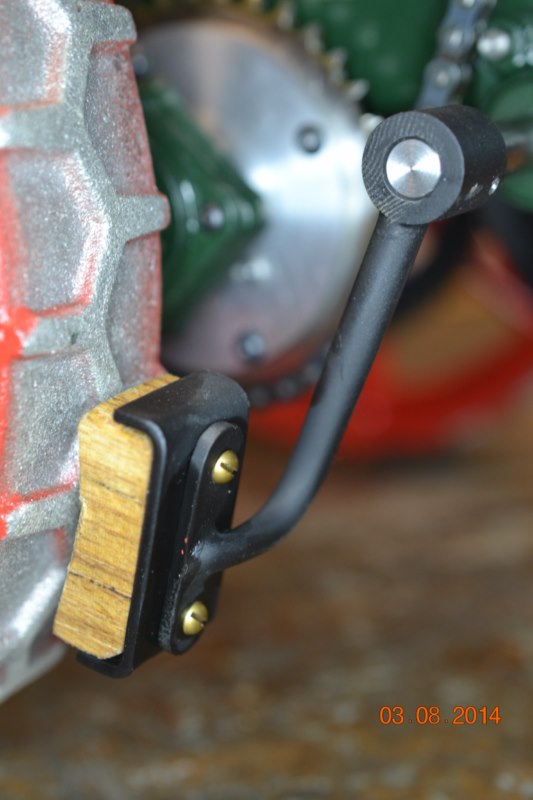

(Ph 135) Bras de frein achevé et monté.
LeZap

127 [800x600].jpg (38.1 Kio) Vu 8484 fois

128 [800x600].jpg (41.85 Kio) Vu 8484 fois

129 [800x600].jpg (52.8 Kio) Vu 8484 fois

130 [800x600].jpg (56.44 Kio) Vu 8484 fois

131 [800x600].jpg (50.99 Kio) Vu 8484 fois

135 [800x600].jpg (57.19 Kio) Vu 8484 fois

[Malevthi]

Tout est beau dans le Bulldog

[ZAPJACK]

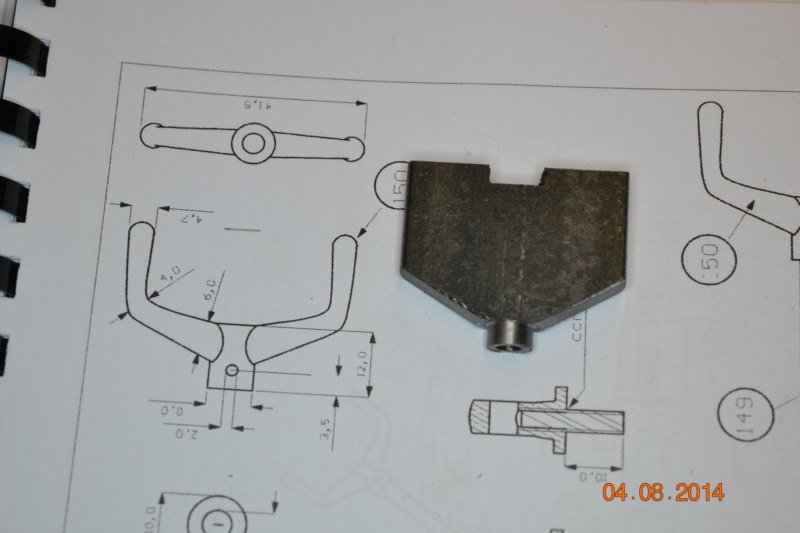

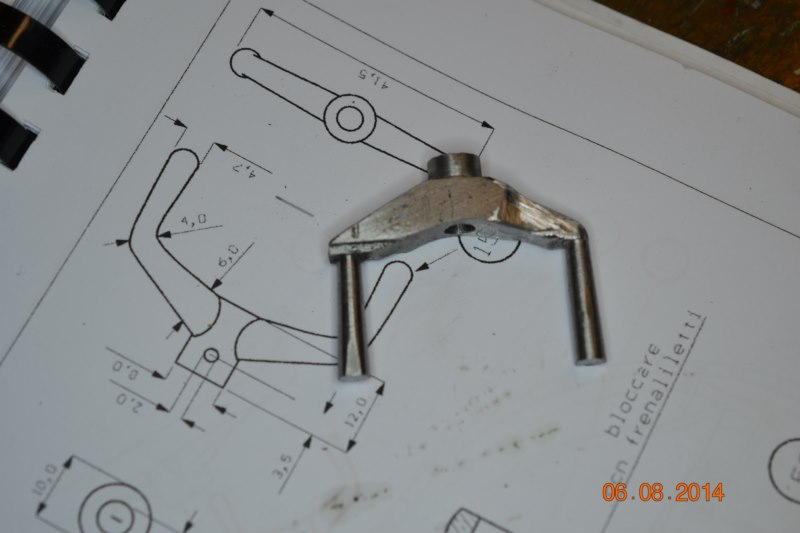

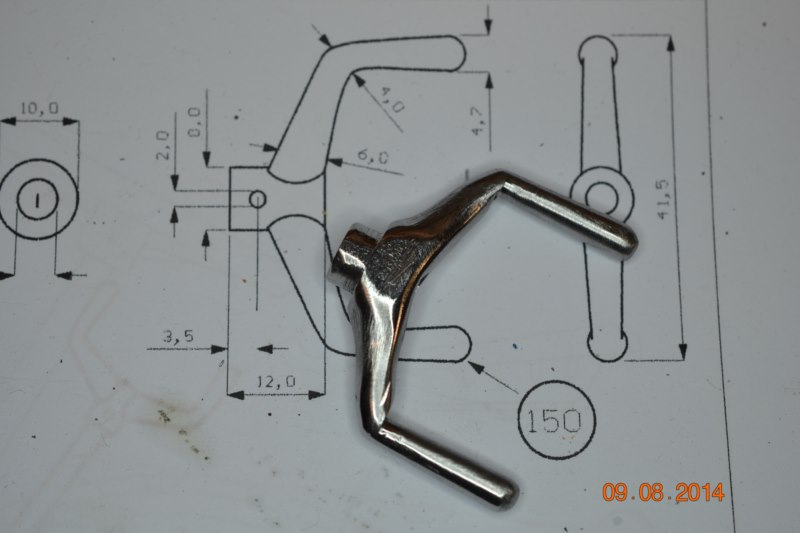

(Ph 140 à 143) différentes phases d’usinage de la poignée de frein. Elle est tirée d’un bloc massif d’acier nécessitant de nombreuses manipulation et travaux d’ajustages.

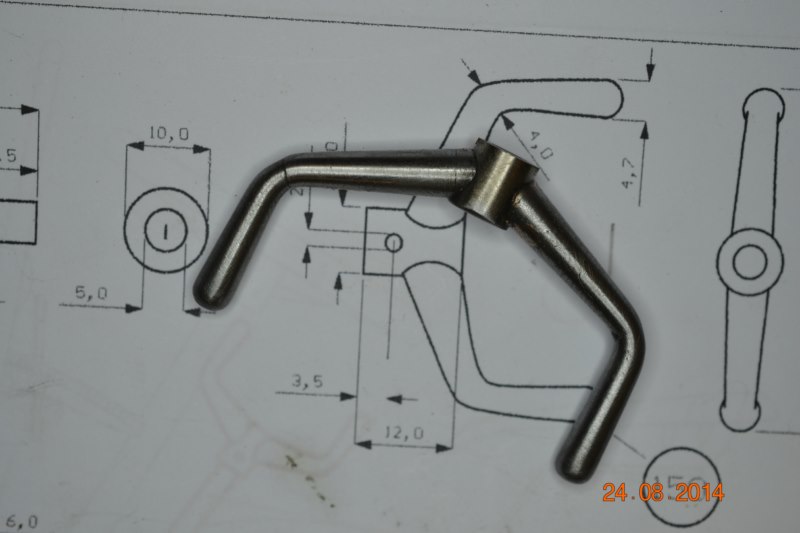

(Ph 143a) après réflexion, j’ai reconstruit cette manivelle suivant une autre méthode. En 3 éléments soudés après usinage. D’une barre de 6mm faire un premier cône à 2° de pente et l’arrondi puis le contre-cône à 3° de pente. Chauffer à rouge cerise puis plié d’un coup. Le moyeu a reçu deux fraisage à 25°, enfin l’ensemble à été soudé.
LeZap

140 [800x600].jpg (43.06 Kio) Vu 8451 fois

141 [800x600].jpg (39.54 Kio) Vu 8451 fois

142 [800x600].jpg (43.86 Kio) Vu 8451 fois

143 [800x600].jpg (45.47 Kio) Vu 8451 fois


[ludique]

Si j'ai bien compris l'usinage ne te suffit plus, tu t'adonnes également à la forge...

Un grand coup de chapeau pour cet acharnement à créer des formes parfaites...
