Moteur Diagonal Paddle

[ludique]

Si je fais toute les pièces sauf les tôles du châssis , elle ont été découper au jet d'eau .

Et quand on les voit, on comprend pourquoi...Je pense que j'en aurais fait autant et que cela n'ôte aucune valeur à la beauté du travail et de la machine terminée, au contraire même...

[vilbrequin]

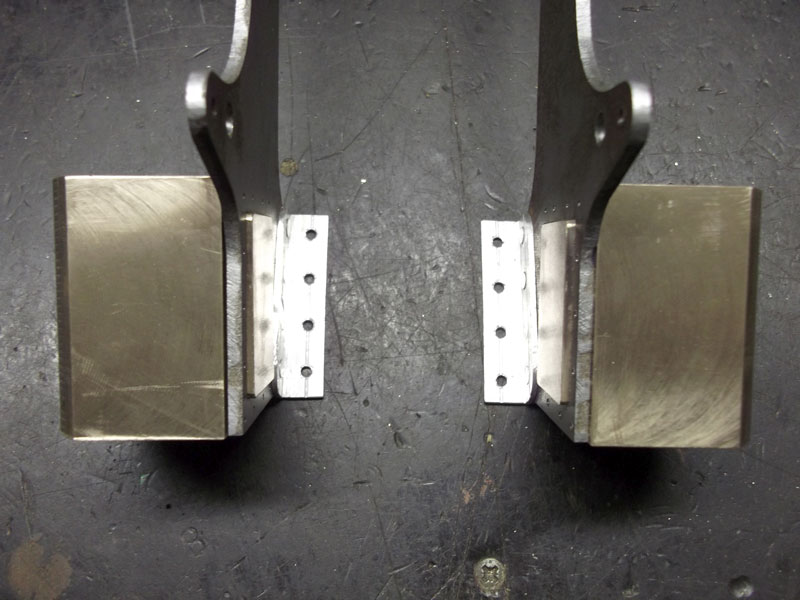

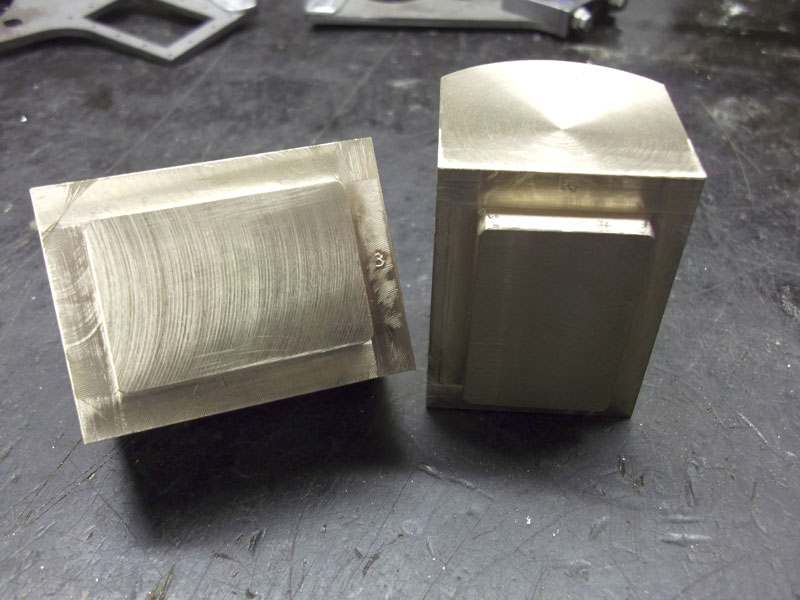

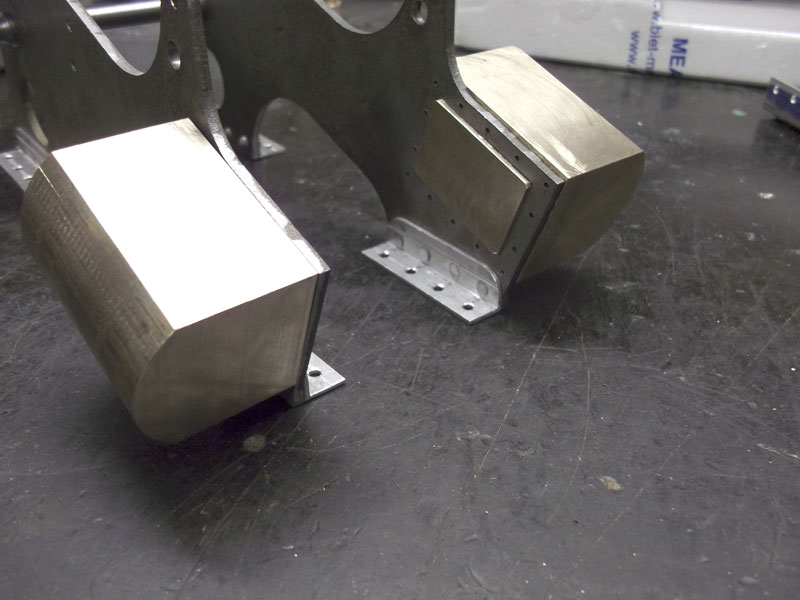

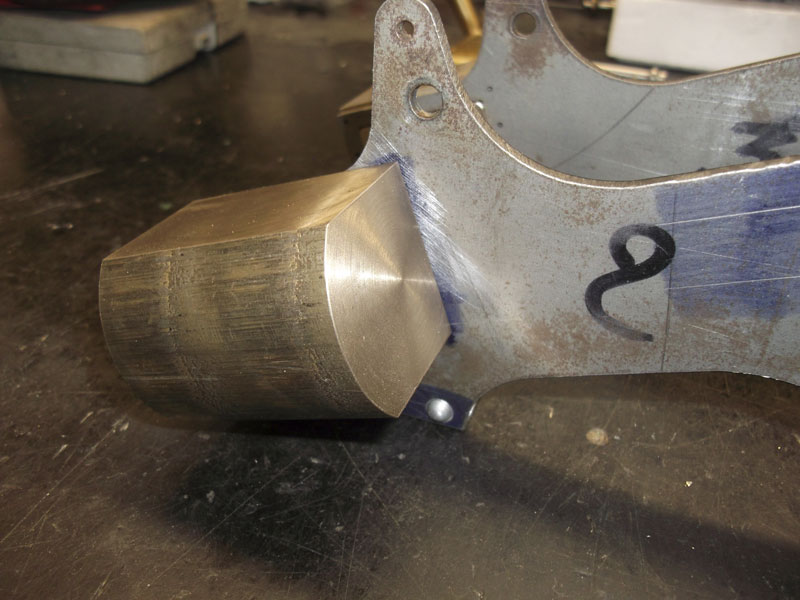

J'ai commencer les cylindres à partir d'un rond de laiton de 50mm . Pour le moment pas d'erreur , ça roule

[Georges Villette]

Impressionnant toutes ces pièces !!!
Très beau travail !
Georges

[Malevthi]

Et ça semble être du robuste !

[vilbrequin]

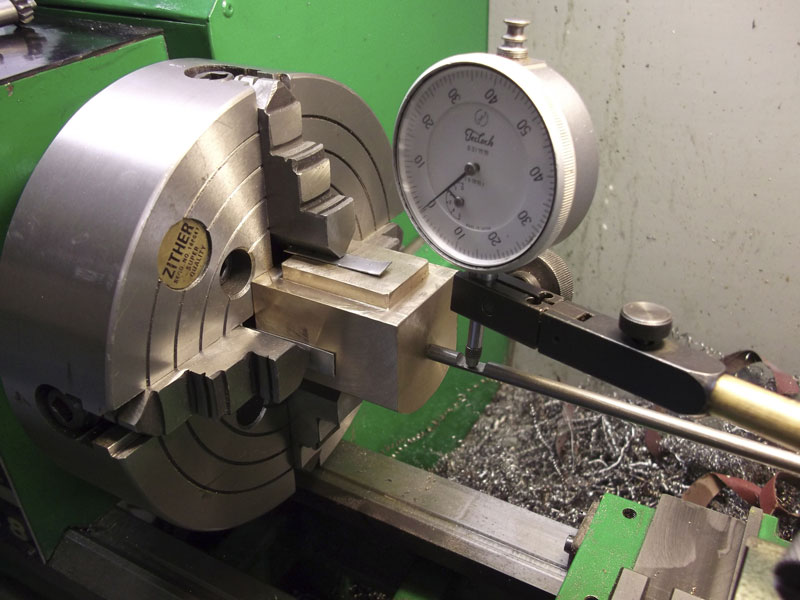

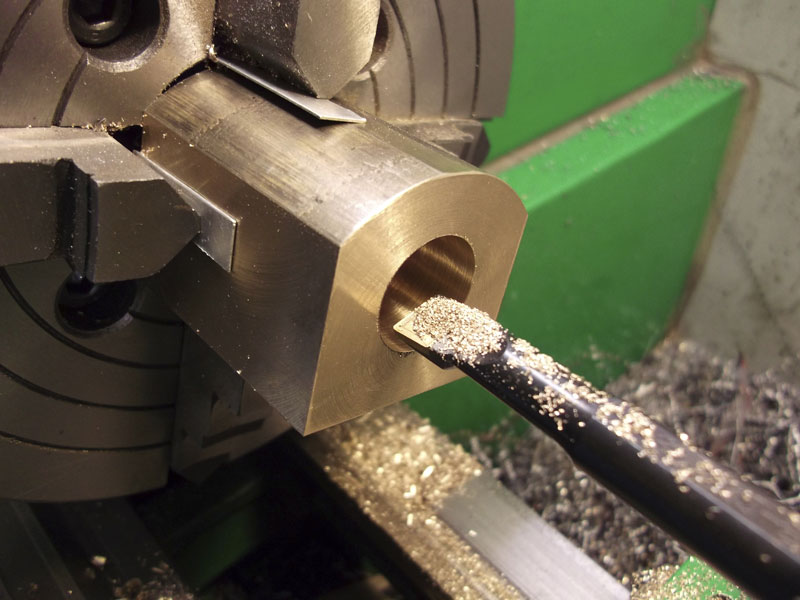

Aujourd'hui alésage des cylindres .

[minimotoriste]

vilbrequin et tout le monde
il y en a qui bosse bien le Dimanche .
Attention de pas ch..r la cote tu n as pas le bon outil pour en remettre
Bonne soirée .@+++.Henry.

[gégé89]

bonsoir
attention là c'est du serieux
quelle est la course des pistons ,elle me parait assez importante vue la longueur des cylindres .

[vilbrequin]

Bonsoir à tous , diamètre des pistons 19mm , course 38mm

[paterson]

Bsr vibrequin
question: Pourquoi ne perces-tu pas, puis finition à l'alésoir ? C'est ce que j'aurai fait.

[vilbrequin]

Hé bien je n'est pas d'alésoir en diamètre 19 . les alésages à l' outils se sont bien passer , l'état de surface est bon .

[vilbrequin]

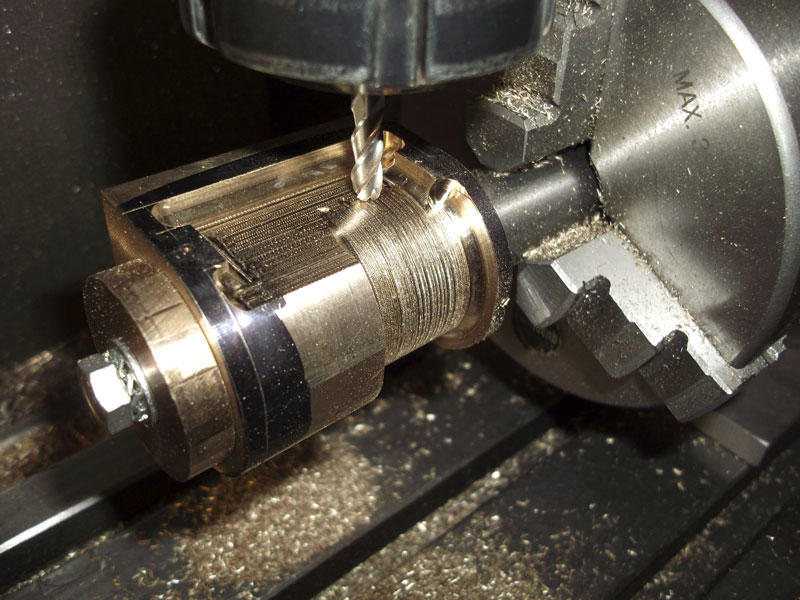

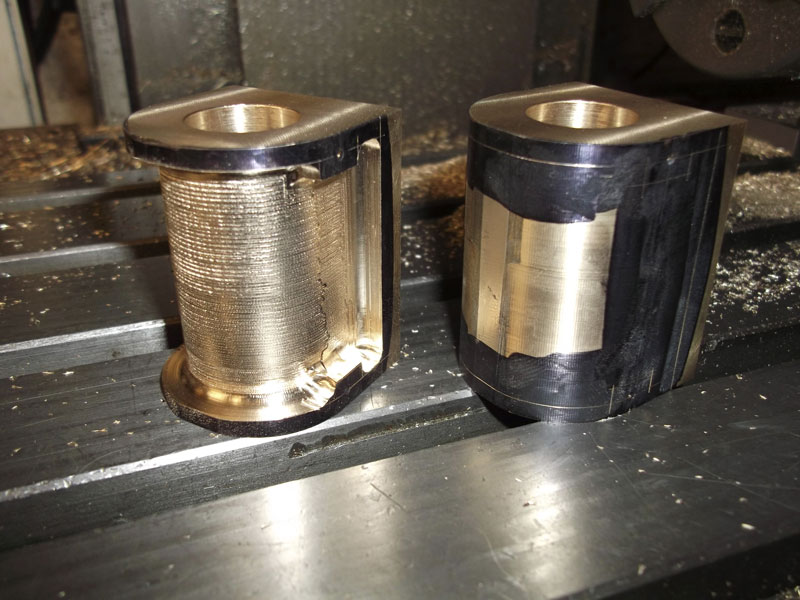

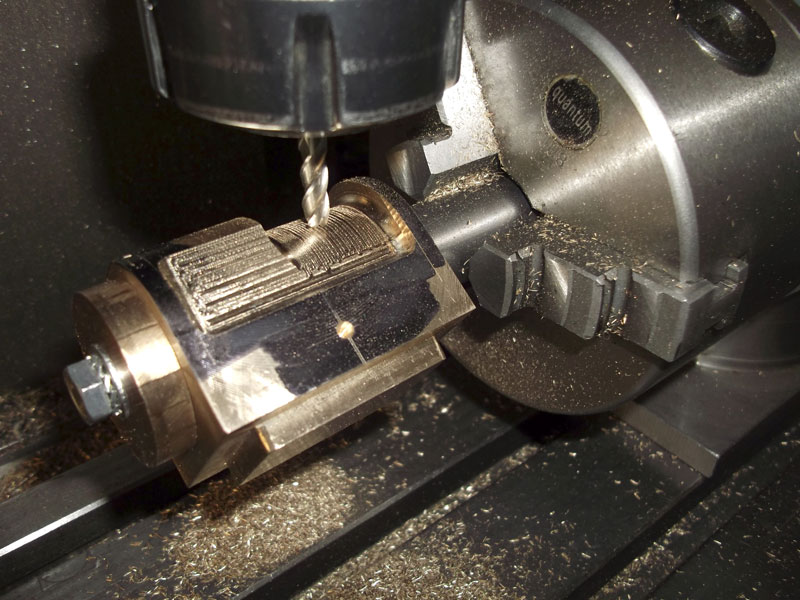

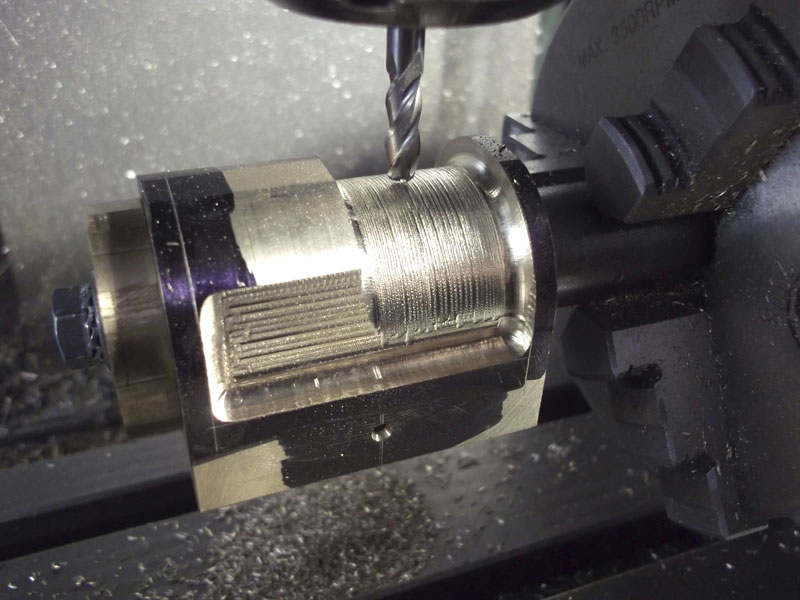

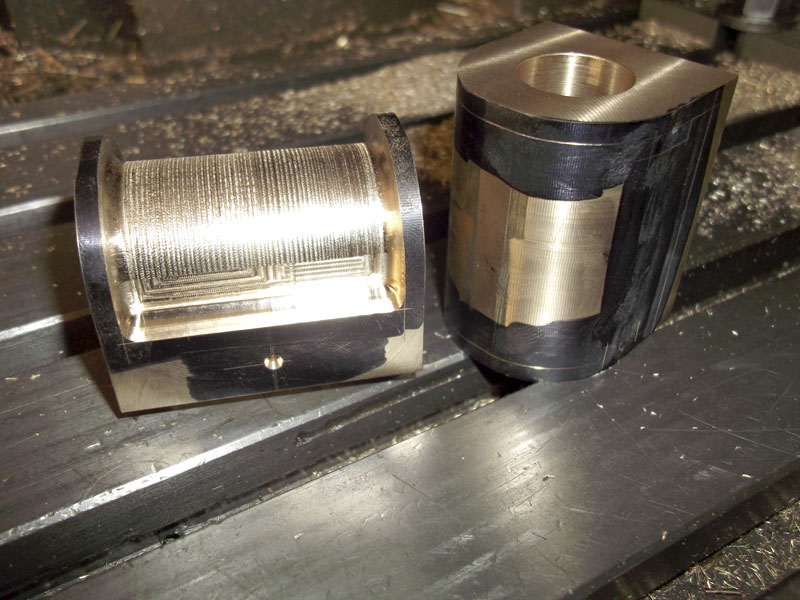

Toujours sur les cylindres, je retire de la matière pour avoir une masse moins importante , ça devrais éviter pas mal de condensation pour la vapeur

[Malevthi]

Beaux usinages
Il y a plusieurs façon de voir les choses: enlever de la matière peut améliorer l'esthétique, alléger la machine, réduire la condensation à la mise en route mais à l'inverse, garder une machine massive augmente son inertie ce qui lui évite de perdre des calories et réduit la condensation une fois chaude...

[Zéphyrin]

Super boulot sur ces cylindres, beaucoup de copeaux ! Mais pourquoi pas de fonderie ?

[vilbrequin]

Je ne suis pas trop pour les fonderies , on ne c'est jamais sur quoi on tombe et si on ce loupe c'est poubelle . Les blocs de laiton mon rien couter , donc un peu de copeaux ne me dérange pas

[ludique]

Je ne suis pas trop pour les fonderies , on ne c'est jamais sur quoi on tombe et si on ce loupe c'est poubelle . Les blocs de laiton mon rien couter , donc un peu de copeaux ne me dérange pas

Bonsoir...
Là, je ne partage pas ton avis: les fonderies sont en général d'assez bonne qualité (du moins, je n'ai jamais eu à m'en plaindre), et ont pour immense avantage d'être beaucoup plus fidèles à l'original..J'aimais bien sur les grosses machines dont je m'occupais voir les traces d'ébarbage de la fonte côtoyant l'usinage parfait des pièces le nécessitant ...
Bon, mais ce n'est que mon point de vue...
