Cote manquante

[bleubite]

Je n'avais même pas remarqué le jeu de mots
Je crois que je vais adopté le principe Gégé , mais 3 trous de 1,5 ça fait une lumière de 4,5 mm
au lieu de 4 .
Éventuellement il y a assez de matière pour faire 2 trous tangents de 2 mm
Là c'est plus simple en plaçant une tige en laiton dans le premier trou pour éviter que le foret glisse
Ca peut le faire à votre avis ?

Zephyrin , je veux qu'il tourne à la vapeur , sans plus .
Peu importe le régime .

[gégé89]

conserve l'entraxe de 4 ce qui fera comme sur le plan 5,5 ext et un trou central ,comme ça les trous ne seront pas tangent et pas de casse de foret en principe

[bleubite]

Ha ben oui , je me suis trompé .
Pas vu que la largeur totale de la lumière était de 5,5 mm ..
Merci Gégé

[Zéphyrin]

peu importe la largeur des trous, ce qui compte c'est la position de leurs bords internes et externes en relation avec les dimensions de la poche du tiroir et de ses bords respectivement.

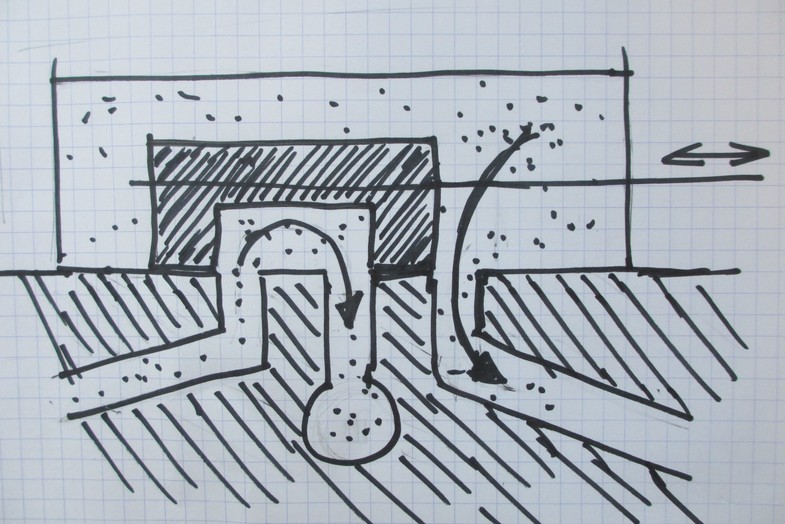

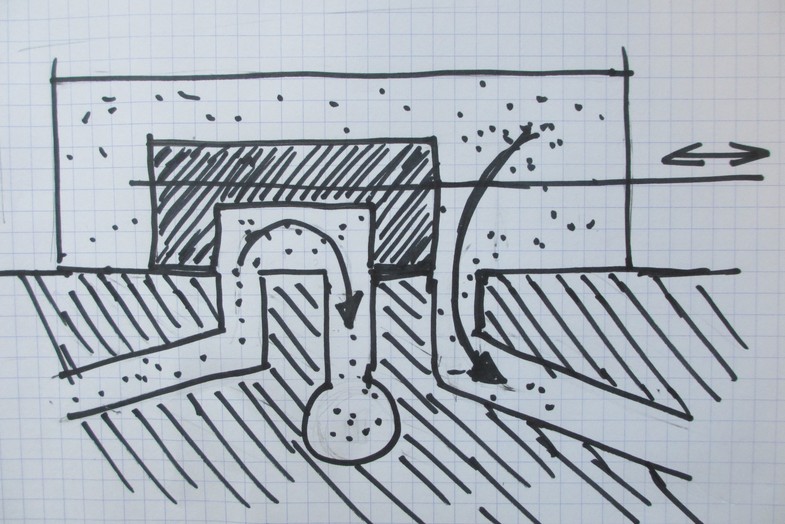

en coupe voila ce que tu as :

le tiroir en se déplaçant distribue la vapeur vers chaque côté du cylindre en dégageant les lumières, pareil pour l'échappement par la lumière du centre. Les 2 circulations ne doivent jamais se mélanger, (comme dans le cœur...)
donc les positions des bords des lumières sont importantes, les autres dimensions le sont moins.
c'est pour une raison de vitesse d'ouverture qu'une lumière rectangulaire est bien meilleure qu'une lumière circulaire, qui fonctionne aussi.

[berola]

Bonjour
Pour ceux qui ne le sauraient pas il existe un excellent petit logiciel pour calculer les distributions vapeur
Walschaert , Stephenson , simple excentrique .
On le trouve ICI
@+

[bleubite]

Merci pour cette info importante François .
Je ne vais pas modifier les lumières du tiroir car il y a peu d'épaisseur et c'est facilement faisable en 3 trous de 1,5 mm
Je vais juste modifier les lumières montantes et descendantes de 15,5 mm trop compliqués à usiner .
Je vais faire 2 trous de 2,5 mm tangents , ça me donne 5 mm de largeur pour 5,5 donné et plus simple pour moi et mes machines pas très précises .
Ca devrait fonctionner quand même , non ?
A ce propos , ou achetez vous vos forets car on trouve beaucoup de chinoiserie pas terrible .

[berola]

Ca devrait fonctionner quand même , non ?
A ce propos , ou achetez vous vos forets car on trouve beaucoup de chinoiserie pas terrible .


Ca fonctionnera même si ce n'est pas optimal
Pour l'outillage OTELO est bien fourni a prix corrects . ICI

[bleubite]

[*]

[bleubite]

Hello les pros .
C'est encore moi avec mes questions

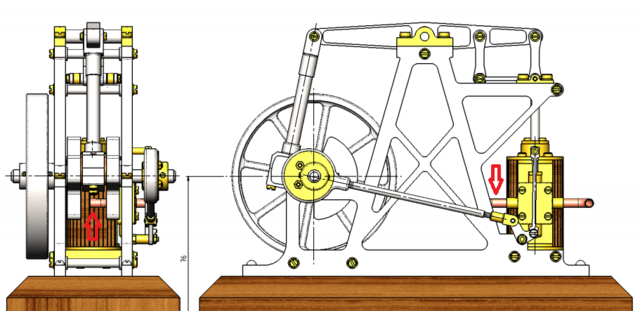

Sur le plan ci-joint , sur les flèches rouge, on voit deux sorties . Les échappements je pense
Alors que sur le plan du cylindre , une seule est représenté .
D'autre part , celle coté vilo n'est pas présente sur la vidéo jointe par Gégé .
Pouvez-vous m'éclairer sur ce point ?
Merci .
herbergement image

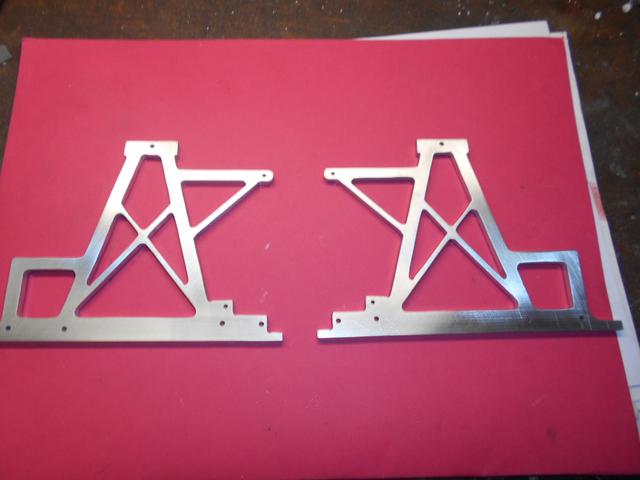

Je n'avance pas aussi vite que vous , mais voilà un premier jet

[Zéphyrin]

Je pense que l'échappement nécessite un seul trou, qui peut être d'un côté ou de l'autre au choix, suivant la tuyauterie prévue ou autre, inutile de faire deux trous...idem d'ailleurs pour l'admission sur le tiroir.
c'est une disposition assez courante sur les moteurs vapeur.

[bleubite]

OK , donc un seul .
Merci François

[Papeete]

Bonjour,
Usinage manuel ou commande numérique pour les 2 supports ci dessus ??

[bleubite]

Numérique ???? Wouarrrfff
J'ai pas les moyens mon bon Monsieur , je fais dans l'artisanal avec ses défauts

[berola]

Numérique ???? Wouarrrfff
J'ai pas les moyens mon bon Monsieur , je fais dans l'artisanal avec ses défauts

En tout cas très beau résultat !

[Papeete]

Comme le dit berola, très beau travail.
