Re: tiroir cylindrique

Message non lu par Malevthi »

Bonjour,
Le site francejoint.fr est une bonne source d'informations.
Les recommandation de conception et de montage: https://www.francejoint.fr/joints-toriq ... /beca-010/
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

pascal krg
Messages : 27
Enregistré le : lun. 27 sept. 2021 13:46

Re: tiroir cylindrique

Message non lu par pascal krg »

Bonjour,

effectivement il y a pas mal d'info sur les joints et leurs spécificités :)

Je me fournis chez Co-Joint ici en Belgique pour mes moteurs fixes je vais leurs demander si ils on des pochettes de joints torique

Bon dimanche à tous ;-)

pascal krg
Messages : 27
Enregistré le : lun. 27 sept. 2021 13:46

Re: tiroir cylindrique

Message non lu par pascal krg »

Bonjour,

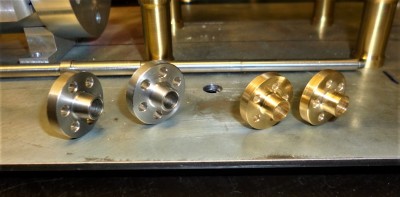

j'ai fait un essai pour les brides, en laiton et en inox, je trouve qu'en inox c'est pas mal non plus, entre les deux mon coeur balance :lol:
Si non pour les brides en inox j'ai fait aussi un usinage conique pour le raccord tuyau.
A voir aussi, je me demande si je vais faire 5 ou 6 trous pour la fixation.

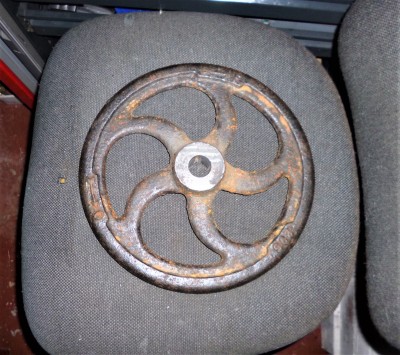

Je suis toujours sur le nettoyage du volant, j'espère quand-même le faire tourner avant la fin de l'année ce moteur .... :roll:
P1030713 (2).JPG
P1030714 (2).JPG
Bonne fin de semaine à tous ;-)

Avatar du membre
rhavrane
Messages : 1937
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé
Contact :

Re: tiroir cylindrique

Message non lu par rhavrane »

Bonjour Pascal,
Attention, le mélange métaux ferreux (acier) / non ferreux (cuivre, laiton) est susceptible de générer un effet électrolytique qui crée vite des problèmes d'encrassement notamment
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Membre du MYCP : http://mycparis.fr/

pascal krg
Messages : 27
Enregistré le : lun. 27 sept. 2021 13:46

Re: tiroir cylindrique

Message non lu par pascal krg »

merci pour l'info TOP

Je comptai faire un brasage à l'argent mais je ne savais pas que ces deux métaux risquaient de créer un problème d'encrassement

Avatar du membre
rhavrane
Messages : 1937
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé
Contact :

Re: tiroir cylindrique

Message non lu par rhavrane »

Bonjour Pascal
Pas forcément encrassement mais en règle général, la cohabitation de ces différents types de métaux crée une sorte de réaction chimique qui corrode / oxyde les métaux (je ne suis pas chimiste, je ne connais pas les termes exacts) et cette corrosion / réaction chimique crée du dépôt parfois blanchâtre qui lui peut en plus conduire à encrassement.
Exemple : https://www.youtube.com/watch?v=iXN0w-s_tz8 :nul:
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Membre du MYCP : http://mycparis.fr/

Avatar du membre
Malevthi
Administrateur du site
Messages : 4738
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: tiroir cylindrique

Message non lu par Malevthi »

Non Raphaël, l'effet d'électrolyse se passe entre cuivre et aluminium.
L'inox et le cuivre cohabitent bien.
Je ne mets que 4 vis sur mes brides ça suffit et c'est déjà long à monter/démonter.
Jolies brides Pascal et maousse volant !
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

pascal krg
Messages : 27
Enregistré le : lun. 27 sept. 2021 13:46

Re: tiroir cylindrique

Message non lu par pascal krg »

Salut Malevthi ,

merci ;-)
Oui le volant fait 300mm, c'est quand-même grand, je ferait un essai si sa marche pas je met un plus petit genre 200 ou 250 mm
surtout que j'ai bien envie de le faire passer dans le support et non à l'extérieur, sa fait une longue découpe

J'ai pas osé répondre à Raphaël mais il me semblait déjà avoir vu cette corrosion blanchâtre quelque part. Ça reste quand-même un bon conseil :)

Bonne fin de week-end

Avatar du membre
Malevthi
Administrateur du site
Messages : 4738
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: tiroir cylindrique

Message non lu par Malevthi »

On voit souvent une corrosion blanche autour des soudures due au décapant mal nettoyé.
