quadricycle

[vaperigord]

Après nettoyage rangement atelier, démarrage d'un nouveau projet, il s'agit du quadricycle Henry Ford de 1896 à l'échelle 1/4 ce qui donne 498 mm de longueur par 289 mm de large, le moteur longue course 16 mm alésage par 38 mm de course qui donne 7,6 cm cubes par cylindre

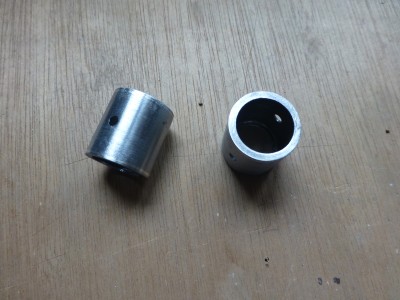

début d'usinage par les cylindres.

[epine43]

ça va faire un beau modele !

[Begineur]

Bonjour, quelle matière ? Acier..? Alu?
Bonne continuation et toutes précisions sur vos travaux peuvent être les bienvenues pour beaucoup.

[vaperigord]

Bonjour, quelle matière ? Acier..? Alu?
Bonne continuation et toutes précisions sur vos travaux peuvent être les bienvenues pour beaucoup.

acier pas d'alu pour cette construction même le piston sera en fonte et pas en alu

[Zéphyrin]

l'alu est anachronique sur un modèle de 1896...l'usage industriel de l'aluminium démarre au XXème siècle !

[Malevthi]

Encore le début d'un magnifique projet !

[vaperigord]

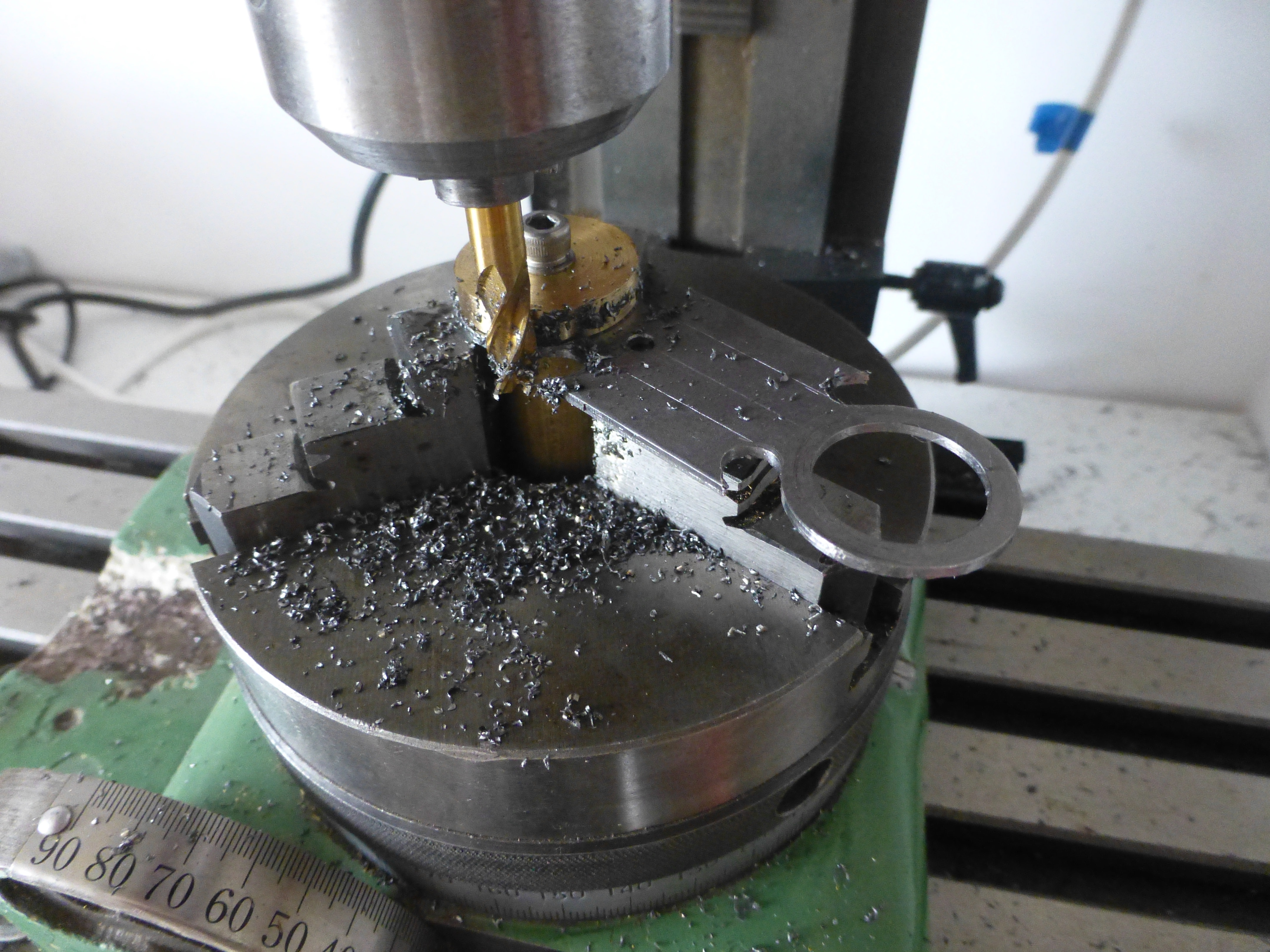

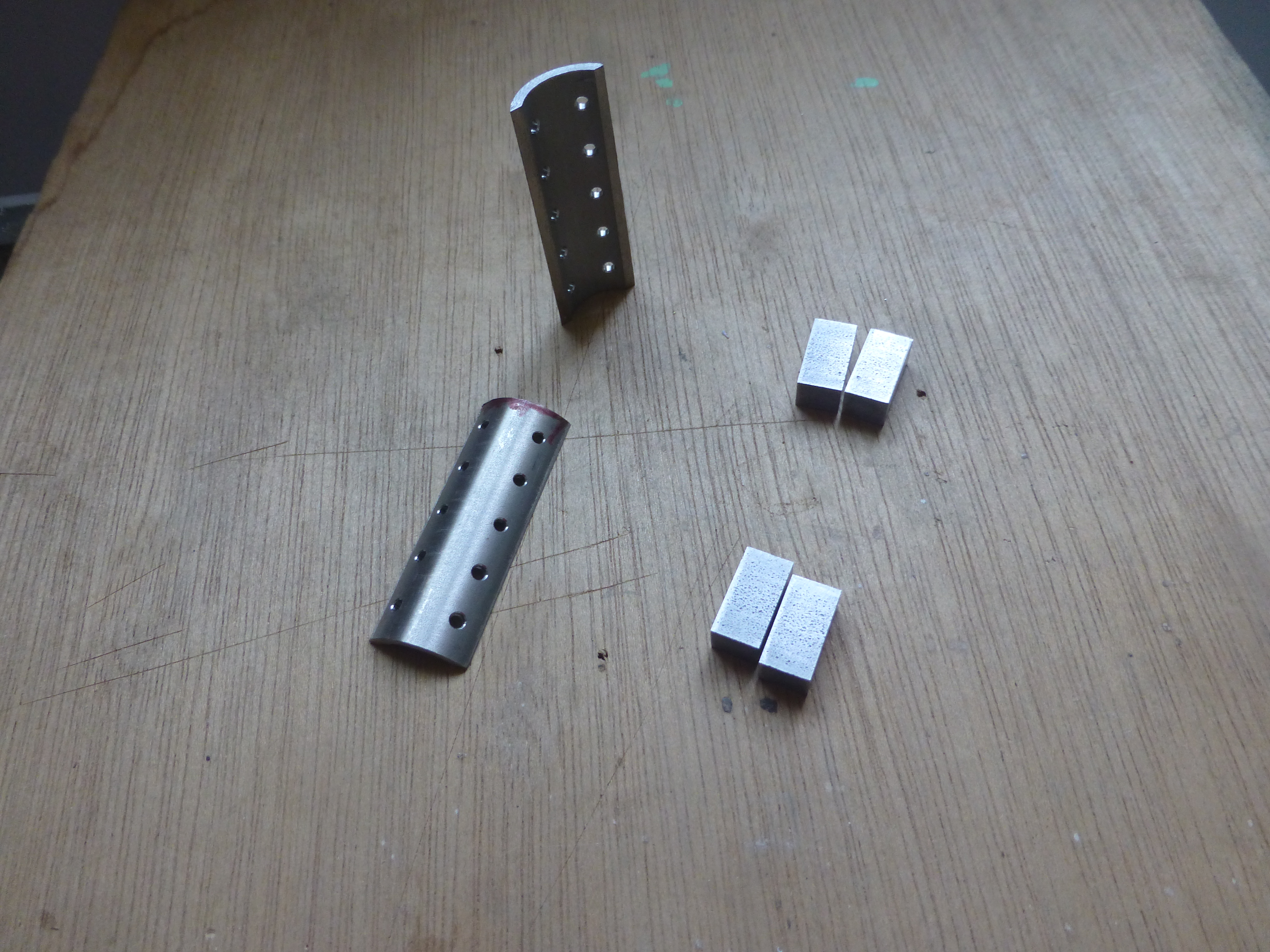

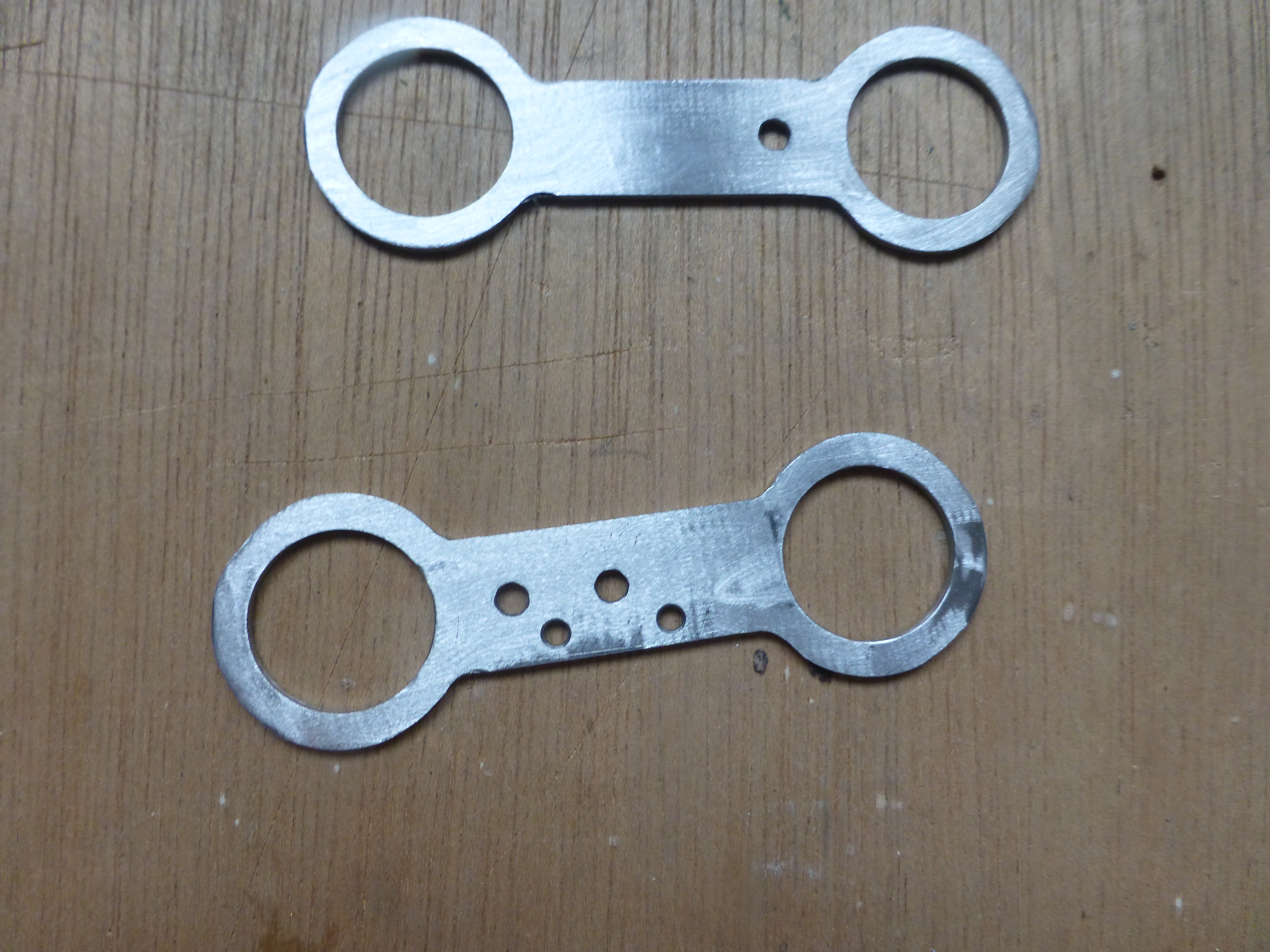

La suite par les paliers de vilebrequin vissés ensuite sur les cylindres, puis les supports cylindres avant et arrière.

[Malevthi]

Toujours aussi soignés ces usinages

[vaperigord]

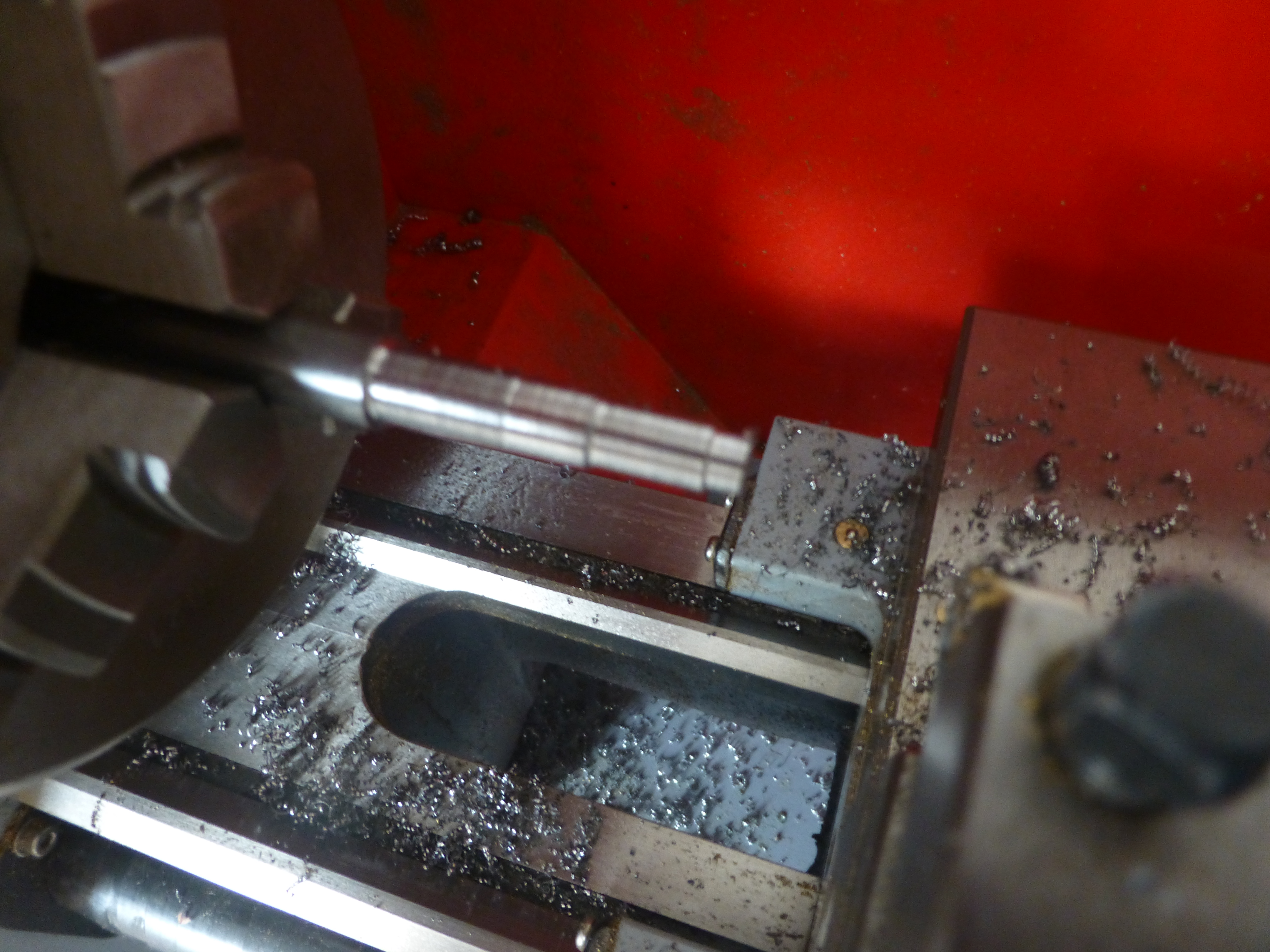

la suite avec le vilebrequin et les manivelles

[vaperigord]

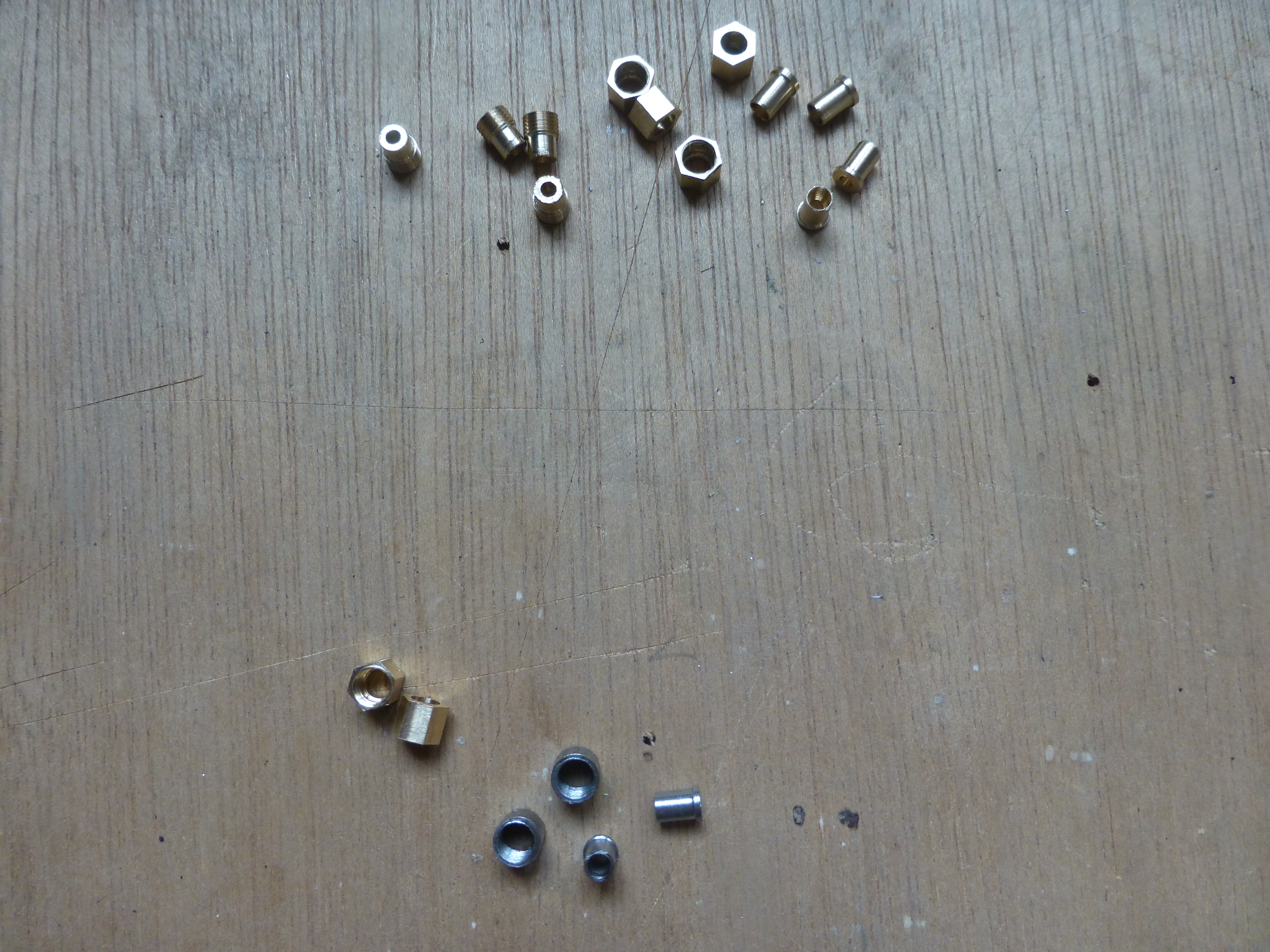

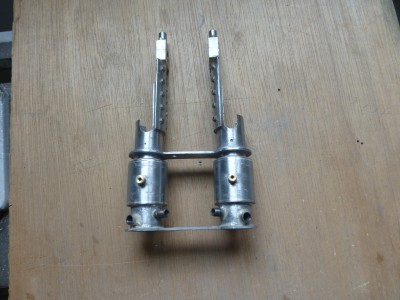

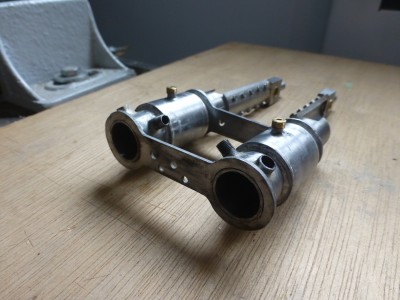

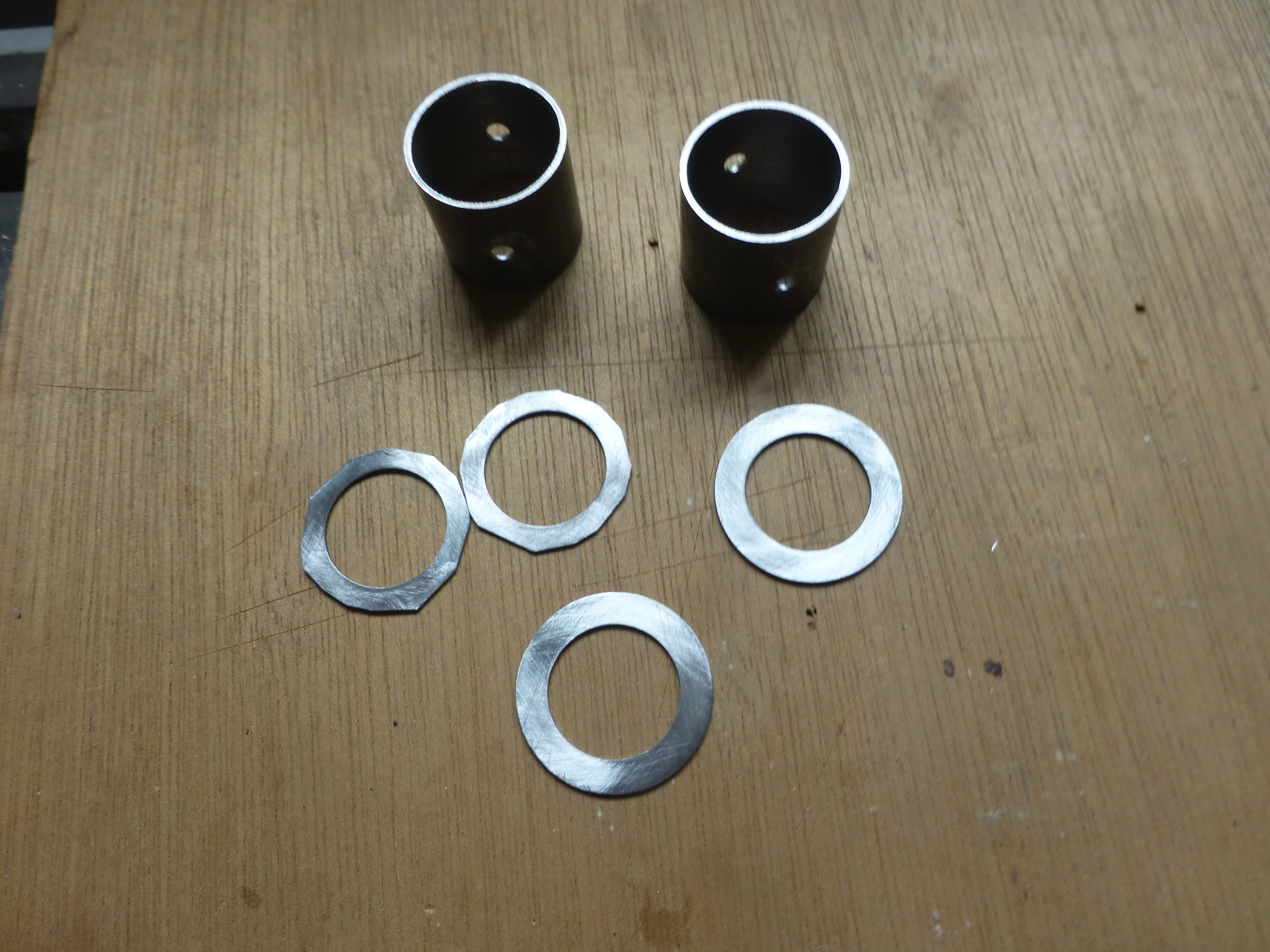

les cylindres pour le refroidissement ,puis les divers embouts raccord pour les bougies ,les conduits admission le circuit refroidissement puis brasage de tous les éléments sur les cylindres
