je recherche une adresse pour un couple d'engrenage helicoidal axe croisé 90°,reduction de 1/2 ,d'entraxe 14 ou avoisinant (c'est pour un nouveau projet )
- vilbrequin
- Messages : 1229
- Enregistré le : ven. 7 janv. 2011 23:16
- Localisation : Essonne
Re: engrenage helicoidal
Bonjour Gégé,regarde chez HPC mais les prix peut être chez l'Octant. Je pense que d'autre menbre du forum on d'autre adresse.
Re: engrenage helicoidal
https://www.modellbau-profi.de/Zahnraed ... log&p=4195
C'est facile à faire, j'y arrive !
l'avantage c'est que l'entraxe n'est plus un problème, il suffit de changer les angles pour caser les engrenages ou on veut.
https://www.youtube.com/watch?v=wr6H7kfVFp8
http://ti1ca.com/jnbnpx0h-engrenages-he ... -.xls.html
C'est facile à faire, j'y arrive !
l'avantage c'est que l'entraxe n'est plus un problème, il suffit de changer les angles pour caser les engrenages ou on veut.
https://www.youtube.com/watch?v=wr6H7kfVFp8
http://ti1ca.com/jnbnpx0h-engrenages-he ... -.xls.html
François-Marie, not quite a know-it-all
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
- vaperigord
- Messages : 499
- Enregistré le : jeu. 20 déc. 2018 22:40
- Malevthi
- Administrateur du site
- Messages : 5005
- Enregistré le : ven. 28 mai 2010 21:13
- Localisation : Digne les Bains (04)
Re: engrenage helicoidal
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)
Re: engrenage helicoidal
chez misumi le module mini est de 1 et c'est trop gros.

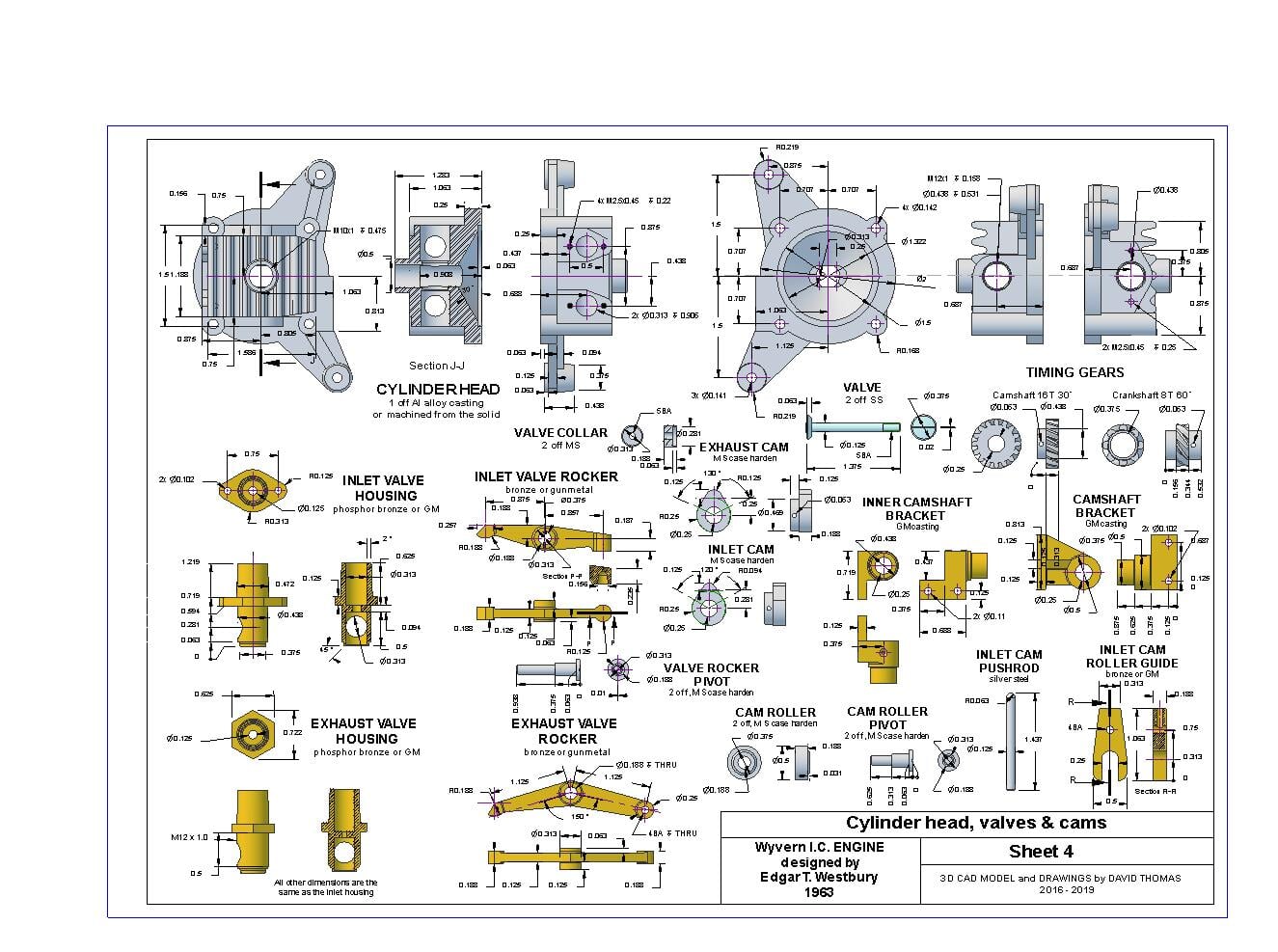

pour etre plus clair c'est pour le moteur Wyvern Edgar Westbury d'apres les plans de julius de Waal
j'ai des fraises en module 0.7 ,si je suis courageux je pourrais tenter de les faire
avec le tableur tres pratique xls de zéphyrin il me faudrait un 9 dents 60°et 1 18 dents 30° pour obtenir un entraxe en theorie de 13.57 .
zéphyrin ,comment sont usinés les pentes sur les 2 patronnes ? aurais tu des photos de ces patronnes. avec un Ø de 30 il me faut une pente de 13.6° et 40°pour l'autre.
Re: engrenage helicoidal
tu peux essayer Reeves ou Hemingway, qui vendent les fonderies et les matériaux pour le Wyvern et autres, peut-être vendent-ils les engrenages seulement.
on calcule le pas de l'hélice au diamètre primitif, = (dia x pi ) / tan(angle d'hélice) = déplacement axial pour un tour.
puis pour la patrone, on calcule l'angle qui donne ce même pas mais avec une patrone d'un diamètre différent du dia primitif.
le pas de l'hélice divisé par le périmètre de la patrone donne la tangente de ce nouvel angle.
La fonction Arctang donne l'angle correspondant à cette tangente.
je dessine un triangle rectangle avec comme base le périmètre ext de la patrone, et comme hauteur la tangente de cet angle
dans ton cas, la base fait 94.25mm et la hauteur 79.17mm pour la patrone 30° et 22.85mm pour la 30°.
je découpe le triangle et le colle bien d'équerre sur le bout de tube patrone, les 2 extrémités sont bien jointives. Je scie suivant la pente en suivant le tracé et fignole à la dremel et meulette, la section doit être bien lisse car c'est la surface de roulement de la butée. Les patrones sont fixées par une vis sur le guide, qui tourne librement sur la tige, c'est le disque avec les trous d'indexation qui lui est fixé sur la tige et assure la rotation de l'ensemble avec la goupille dans les trous.
dans le cas de la patrone à 60°, il peut être nécessaire de faire un petit dégagement à la base pour le roulement de la butée, car l'angle de rotation de l'outil plus les dégagements se rapprochent d'un tour complet.
on calcule le pas de l'hélice au diamètre primitif, = (dia x pi ) / tan(angle d'hélice) = déplacement axial pour un tour.
puis pour la patrone, on calcule l'angle qui donne ce même pas mais avec une patrone d'un diamètre différent du dia primitif.
le pas de l'hélice divisé par le périmètre de la patrone donne la tangente de ce nouvel angle.
La fonction Arctang donne l'angle correspondant à cette tangente.
je dessine un triangle rectangle avec comme base le périmètre ext de la patrone, et comme hauteur la tangente de cet angle
dans ton cas, la base fait 94.25mm et la hauteur 79.17mm pour la patrone 30° et 22.85mm pour la 30°.
je découpe le triangle et le colle bien d'équerre sur le bout de tube patrone, les 2 extrémités sont bien jointives. Je scie suivant la pente en suivant le tracé et fignole à la dremel et meulette, la section doit être bien lisse car c'est la surface de roulement de la butée. Les patrones sont fixées par une vis sur le guide, qui tourne librement sur la tige, c'est le disque avec les trous d'indexation qui lui est fixé sur la tige et assure la rotation de l'ensemble avec la goupille dans les trous.
dans le cas de la patrone à 60°, il peut être nécessaire de faire un petit dégagement à la base pour le roulement de la butée, car l'angle de rotation de l'outil plus les dégagements se rapprochent d'un tour complet.
François-Marie, not quite a know-it-all
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
Re: engrenage helicoidal
apres renseignement effectivement chez Hemingway je peux avoir juste les pignons pour 42 livre sterling + port, c'est une solution si je n'y arrive pas...mais cher pour 2 malheureux petit engrenages
j'ai bien compris pour réaliser les patronnes
en modifiant l'angle d'helice a 63° et 27 ° on obtient l'entraxe de 14 recherché , pour la fraise module 0.7 j'utilise la 135 dents et + ??
merci pour toutes tes explications
yapluka
Re: engrenage helicoidal
C'est cher, c'est vrai, je suppose aussi qu'ils sont en "Imperial" au DP et au Module, mais conviennent sans doute au poil.
la fabrication perso ne te poseras aucun problème, quand on voit tes réalisations !
J'ai vraiment été bluffé par l'ingéniosité de ce système (du à Chuck Fellows), qui donne accès à l'amateur la réalisation d'engrenages réservés aux pros outillés pros.
faut voir les videos de George Britnell et ses engrenages réalisés avec ce dispositif (mais adapté à la fraiseuse).
https://youtu.be/blaZ5tz0_6E
https://www.youtube.com/user/gbritnell/ ... shelf_id=1
pour la taille, c'est le nombre de dents apparent qui compte pour choisir le N° de la fraise.
pour les angles tu choisis à ta guise du moment que la somme fait 90° !
il faut aussi faire attention au sens de la patrone, les 2 doivent être dans le même sens pour des axes perpendiculaires.
Le Wyvern est un splendide moteur, pour faire mon mini 4 temps je me suis largement inspiré du Centaur, de E T Westbury aussi, et en fait très proche du Wyvern; même chambre de combustion, même arbre à came latéral et soupapes radiales, j'ai tout copié en plus petit !
https://www.google.fr/url?sa=t&rct=j&q= ... W7dS7Zyl8Y
la fabrication perso ne te poseras aucun problème, quand on voit tes réalisations !
J'ai vraiment été bluffé par l'ingéniosité de ce système (du à Chuck Fellows), qui donne accès à l'amateur la réalisation d'engrenages réservés aux pros outillés pros.
faut voir les videos de George Britnell et ses engrenages réalisés avec ce dispositif (mais adapté à la fraiseuse).
https://youtu.be/blaZ5tz0_6E
https://www.youtube.com/user/gbritnell/ ... shelf_id=1
pour la taille, c'est le nombre de dents apparent qui compte pour choisir le N° de la fraise.
pour les angles tu choisis à ta guise du moment que la somme fait 90° !
il faut aussi faire attention au sens de la patrone, les 2 doivent être dans le même sens pour des axes perpendiculaires.
Le Wyvern est un splendide moteur, pour faire mon mini 4 temps je me suis largement inspiré du Centaur, de E T Westbury aussi, et en fait très proche du Wyvern; même chambre de combustion, même arbre à came latéral et soupapes radiales, j'ai tout copié en plus petit !
https://www.google.fr/url?sa=t&rct=j&q= ... W7dS7Zyl8Y
François-Marie, not quite a know-it-all
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
Re: engrenage helicoidal
l'outillage est terminé,comment se positionne l'ebauche par rapport a la fraise module ? certainement un calcul de trigo je ne vois pas lequel
Re: engrenage helicoidal
wow, ça n'a pas trainé, toujours aussi rapide!
tu positionnes l'ébauche pour que le milieu de l'ébauche soit bien centrée sous l'outil dans l'axe du tour, par exemple avec un réglet comme pour régler la hauteur de l'outil de tour) . La pointe d'une dent de la fraise touche juste le milieu de l'ébauche, l'axe vertical devant passer par le milieu de l'ébauche, la dent la plus basse et coupe l'axe du tour. en insérant un réglet coincé entre l'ébauche et la dent, en bougeant le trainard tu règles l'horizontalité du réglet, c'est suffisamment précis. il ne reste plus qu'a régler la profondeur de passe.

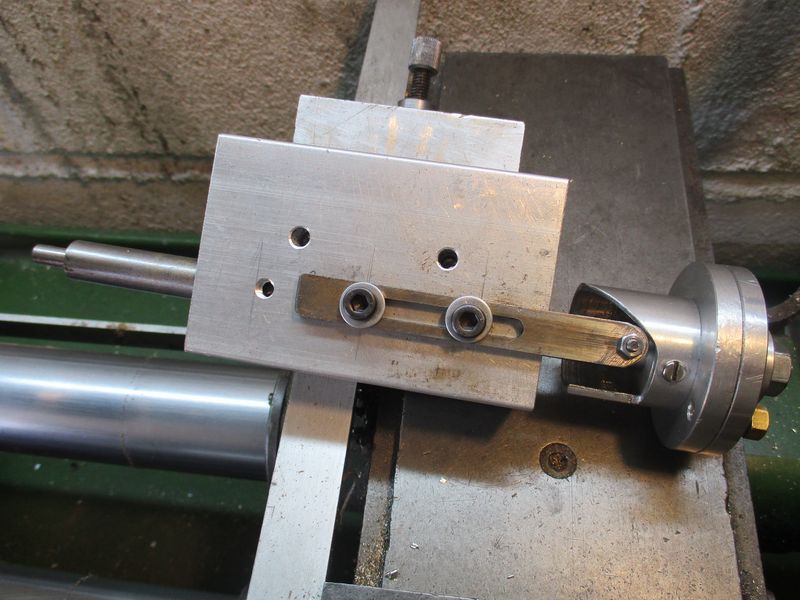

NB ; sur la photo 3 pour fraiser en remontant, le tour doit tourner à l'envers...
moi non plus je n'ai pas de formule...comment se positionne l'ébauche par rapport a la fraise module ? certainement un calcul de trigo je ne vois pas lequel
tu positionnes l'ébauche pour que le milieu de l'ébauche soit bien centrée sous l'outil dans l'axe du tour, par exemple avec un réglet comme pour régler la hauteur de l'outil de tour) . La pointe d'une dent de la fraise touche juste le milieu de l'ébauche, l'axe vertical devant passer par le milieu de l'ébauche, la dent la plus basse et coupe l'axe du tour. en insérant un réglet coincé entre l'ébauche et la dent, en bougeant le trainard tu règles l'horizontalité du réglet, c'est suffisamment précis. il ne reste plus qu'a régler la profondeur de passe.
NB ; sur la photo 3 pour fraiser en remontant, le tour doit tourner à l'envers...
François-Marie, not quite a know-it-all
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
