Bonjour,
Voici un complément d'informations concernant ce type de machine du type Compound.
J'ai réalisé cette machine sans coulisse de Stephensen dans le but de faciliter le démarrage après un stop de la machine.
En effet toute les machines Compound sont sensible à l'inversion de marche. Car il arrive parfois d'avoir un arrêt définitif de la machine quand le piston HP est au PMH.
dans cette version les pièces en nombre sont réduites et plus facile à fabriquer
Toutefois j'ai réalisé un inverseur mécanique qui permet de réaliser un inversion de marche avec la possibilité d'une positon ou l'hélice est stoppée mais la machine continue à tourner
La démonstration du dispositif
https://www.youtube.com/watch?v=qtzdfFAvDmg&list=UUVHxRNCQ1tTEYpATLo0FFWQ&index=63

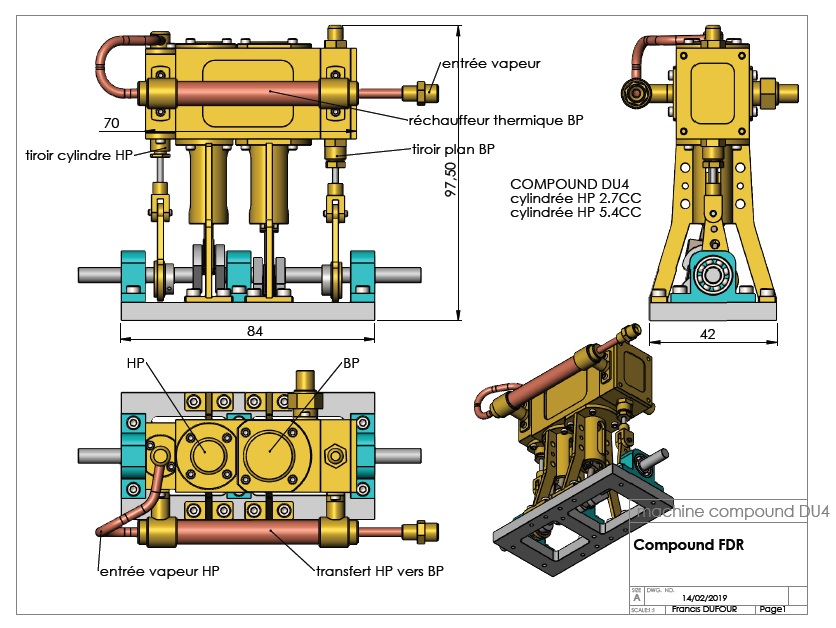

En complément quelques éléments de dessin de la machine compound.
Nota : le test de l'inversion d'hélice est réalisé avec une machine triple exppension; mais je peux certifier que l'inverseur mécanique fonctionne très bien avec une chaloupe "mouette" propulsée par un D10 qui tourne dans un seul sens.
la puissance et le couple de l'hélices est garanti par des pignons coniques module 1.5.
Donc c'est du costaud les paliers sont montés sur roulement. L'inversion de sens de marche est réalisé par un crabotage comme dans une boite à vitesse.
à vous relire sur ce concept mécanique
