De Dion Bouton

[Nounours67]

Petit hors sujet, vous voudrez bien me pardonner.
Bravo à eul pépère pour le choix de son avatar !
Qui prendra celui de son disciple ?

[vaperigord]

habillage de la chaudière avec une tôle fine,une plaque en liège de 4mm entre les deux puis assemblage de la jupe

[vaperigord]

je suis ensuite passé au moteur et la honte a moi j'ai complètement zappé la séance photos des différentes phases d'usinage

[vaperigord]

bonjour
la pompe réalimentation chaudière
puis la pompe installée sur le moteur

[Pif]

Bien l'bonjour;
Tu ne serais pas de la famille à Gégé 89 ?

[Malevthi]

On va bientôt pouvoir organiser des rallyes avec Gégé
pour ces débuts prometteurs !

[vaperigord]

Bien l'bonjour;
Tu ne serais pas de la famille à Gégé 89 ?

houla non faut pas se fier aux apparences ! quand j'ai commencé la description elle était déjas avancée.a partir de maintenant ça va être au rythme des travaux donc beaucoup mois rapide

Ajouté 1 minute 23 secondes après :

On va bientôt pouvoir organiser des rallyes avec Gégé
pour ces débuts prometteurs !

oui mais faudra que je parte en avance!

Ajouté 4 minutes 48 secondes après :
maintenant un peu de sciage et quelques perçages pour le chassis dans du u de 8x10

[gégé89]

Tu ne serais pas de la famille à Gégé 89 ?

je me disais aussi qu'en rapidité j'avais trouvé mon maitre
pour toutes ces belle pieces

[vaperigord]

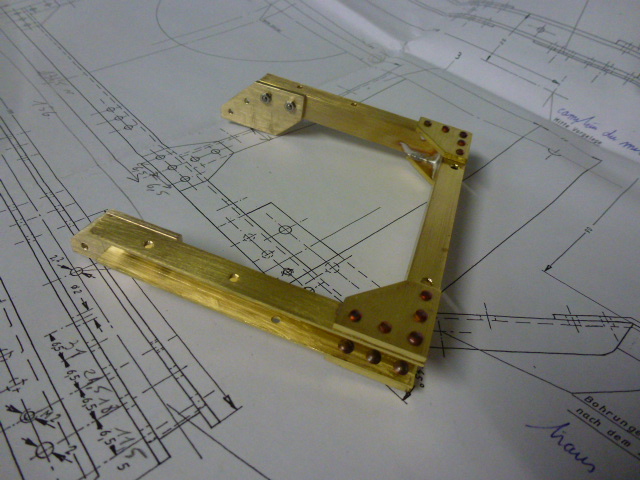

aujourd'hui la suite logique par l'assemblage du chassis riveté et soudé a l'étain

[vaperigord]

bonjour
aujourd'hui assemblage des roues.pour obtenir une rotation sans voile j'ai procédé de cette façon
1 vissage de deux planches l'une sur l'autre puis au compas traçage contour extérieur et intérieur de la jante sur planche sup
2perçage trou au centre au diamètre de l'axe moyeu,séparation des deux planches et découpage a la scie sauteuse partie tracé intérieur jante
3 remontage planche sup,fixation moyeu sur planche inf,fixation jante sur planche sup et mise en place des rayons collés a l'époxy

[gégé89]

la jante est percée pour chaque rayon ??

[vilbrequin]

Magnifique tes roues

[vaperigord]

la jante est percée pour chaque rayon ??

oui chaque rayon a son trou dans la jante et dans le moyeu.les trous dans la jante sont borgnes ,les trous du moyeu débouchent au centre se qui permet d'entrer le rayon dans le moyeu puis de le rentrer dans la jante en le retirant

[vaperigord]

la suite avec des copeaux pour le différentiel tiré dans un rond d'alu

[vaperigord]

la suite avec les deux poulies et les paliers,puis un montage a blanc pour voir si tout s'ajuste bien
